大学城隧道二标段电气CAD施工大样图（2020.6）

概况：

该项目为重庆市某大学城复线隧道工程，其所在的道路系统呈东西布置，为主城区中西部重要的交通走廊。本项目位于现状大学城隧道北侧约0.2km处平行布置，距离北侧规划西永隧道约3.8km、距双碑隧道约5.4km。

设计范围：

本册为大学城复线隧道工程第二册-隧道K3 500至沿山立交段（YK3 500～YK5 200）-第二分册-隧道土建工程部分-第三卷大学城复线隧道段（ZK1 130~ZK3 500、YK1 125~YK3 500段）电气施工图设计，设计范围：照明、供配电等。

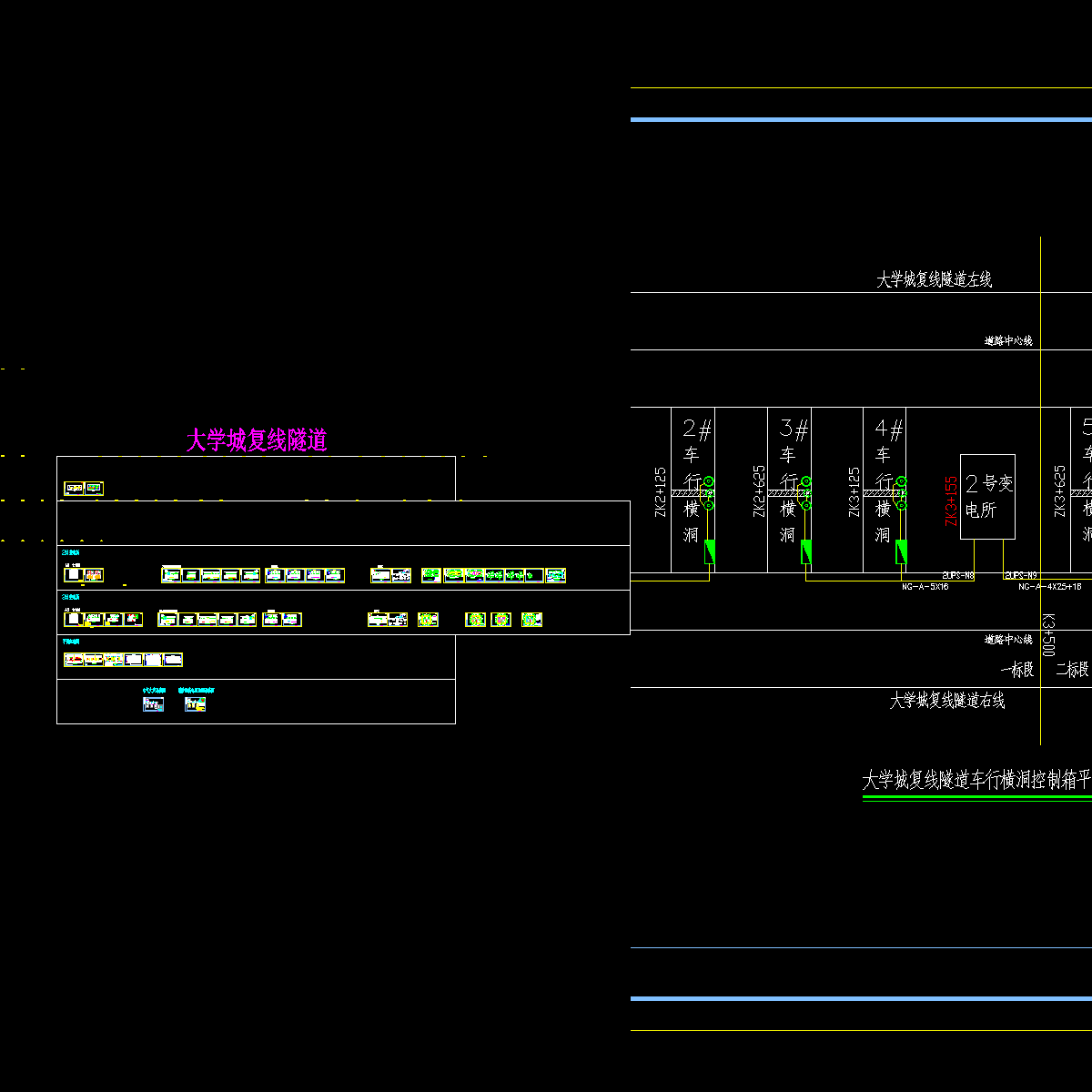

部分图纸摘录：

低压配电系统图

射流风机现场控制安装示意图

防灾射流风机控制箱电气主接线图

人行横通道预留预埋图

车行横通道预留预埋图

隧道风机现场控制箱预留预埋图

隧道横穿路面预埋管设计图

接地网电缆沟断面图

接地引线大样图
