4层名企_实验室厂房电气施工图纸(2020.6)

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:一级,二级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:广东
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,出入口控制系统,巡更管理系统,综合布线系统,有线电视和卫星接收系统,信息网络系统,机房工程,其它

该附件为中铁_实验室厂房 电气施工图

概况:
该项目为广东省广州市新兴产业园项目,地上共建设12栋单体建筑,其中1~6号楼下设地下2层大底盘地下室。本子项建筑为“10#楼”。层数为地上四层,功能为实验室厂房。

设计范围:
供配电系统;高低压配电系统;照明、动力系统;
防雷接地系统;火灾自动报警及消防联动系统;
防火门监控系统;消防电源监测系统;电气火灾监控系统;
综合布线系统;有线电视系统;语音及计算机通信系统;
时钟系统;BAS系统;能源管理系统;机房工程;
电梯五方对讲系统;视频监控系统;门禁管理系统;
无线对讲及巡更系统;建筑设备控制原理。

部分图纸摘录:

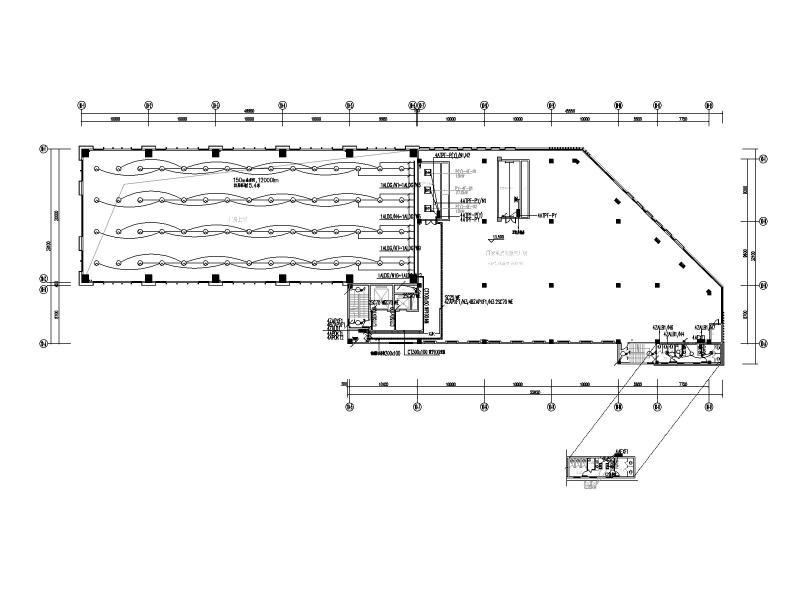

照明动力平面图

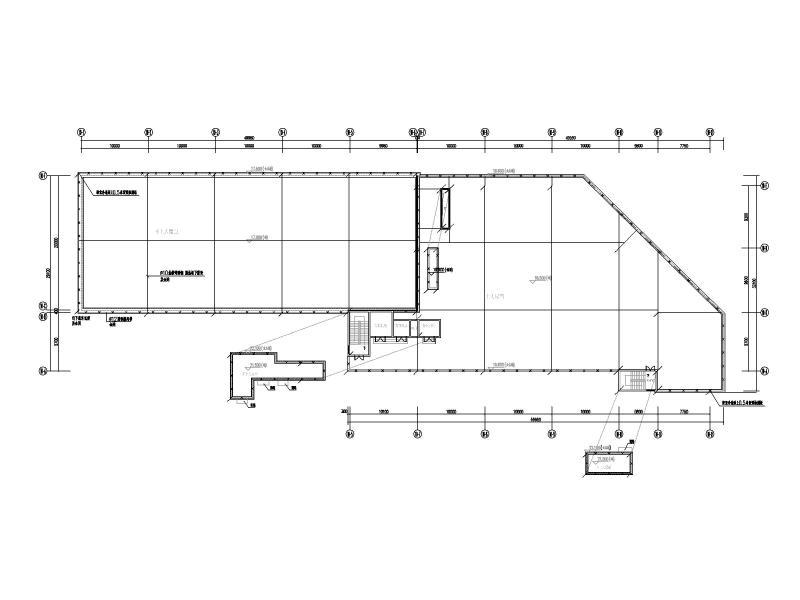

防雷平面图

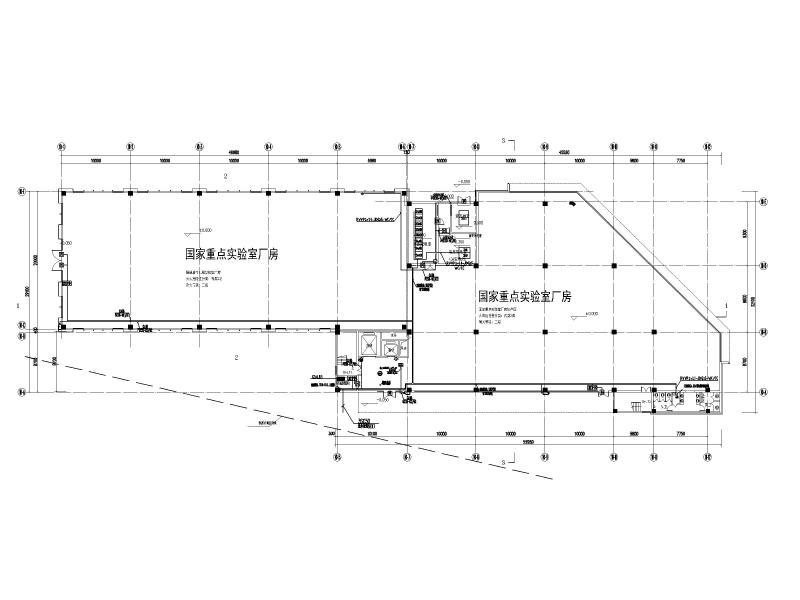

智能化平面图

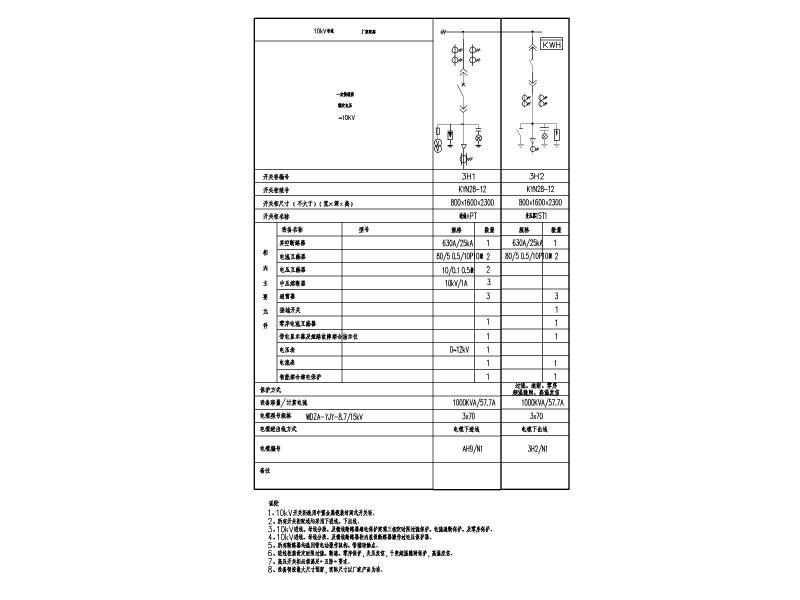

10kV配电系统图

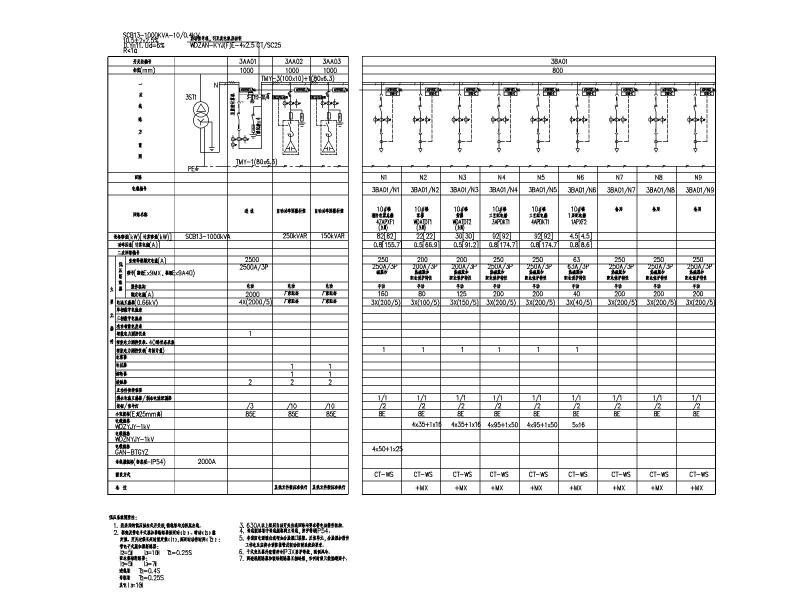

低压配电系统图
电梯五方通话系统图

外网接入光纤路由图
能源管理系统图
门禁管理系统图
BAS系统图


建筑设备控制原理图




变电所交流屏电源接线原理图
