单线铁路圆端形桥墩设计通用图纸(44张).dwg

设计概况:    活载:中-活载    跨度:有碴轨道    直曲线    12 12m、16 16m、20 20m 等跨简支T梁    24 24m、32 32m    16 24m、16 32m、24 32m 不等跨简支T梁   ......    该附件为单线铁路工程圆端形桥墩设计通用图,图纸完整,知名大院设计,对桥梁设计人员有一定的参考借鉴价值。   ......  ,共44张CAD设计图。

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

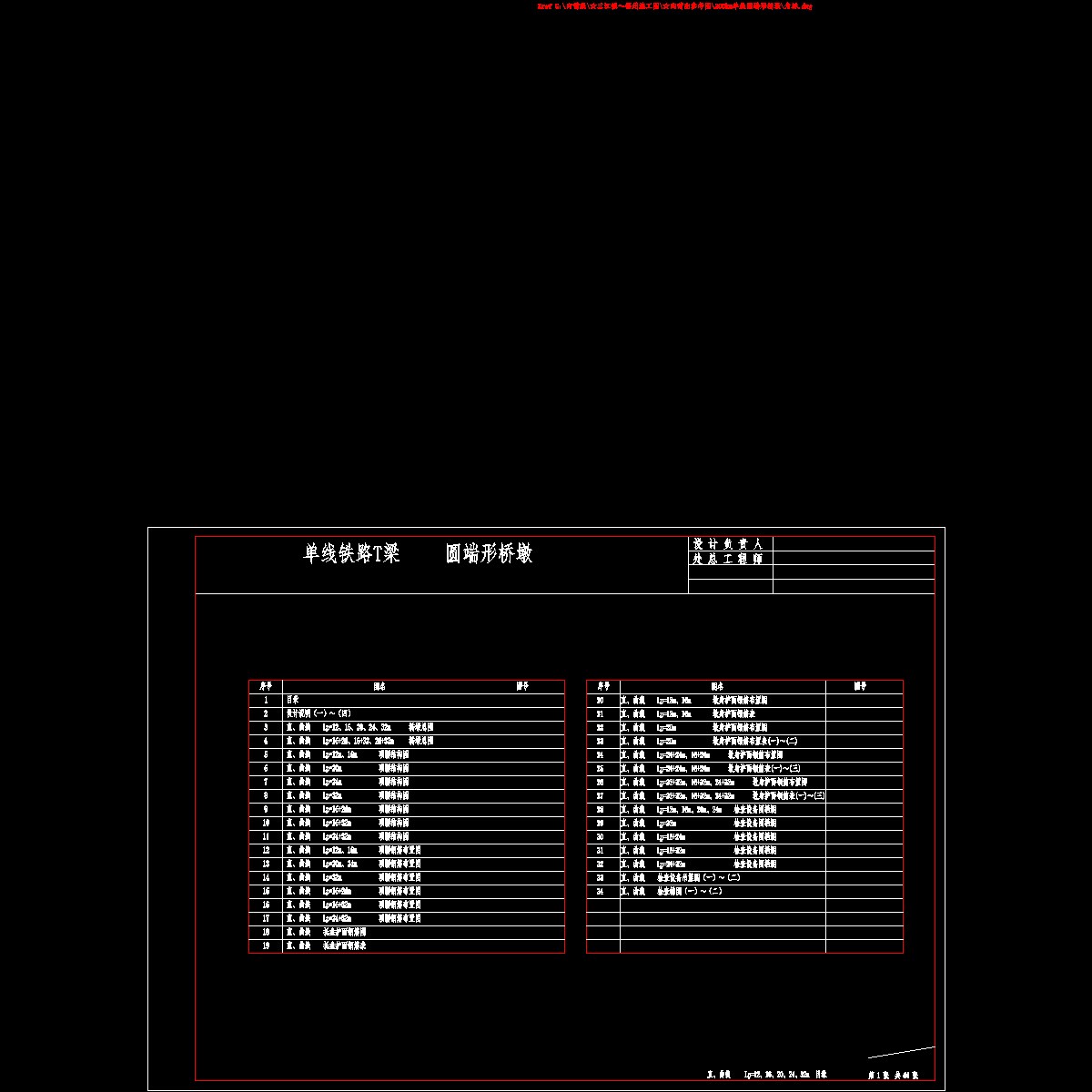

  • 01--目录.dwg
    01--目录.dwg
  • 41、42--检查设备吊篮图.dwg
    41、42--检查设备吊篮图.dwg

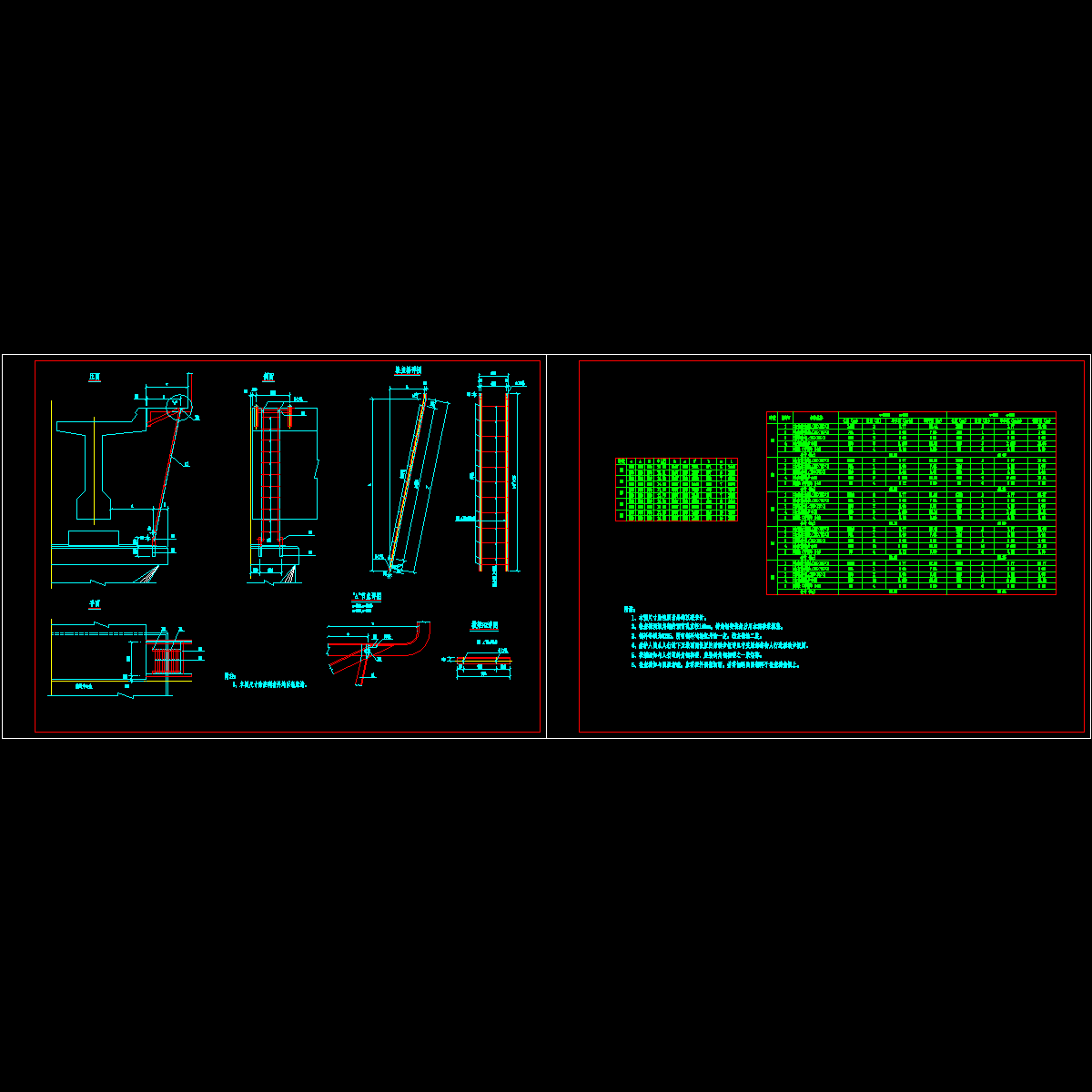

  • 43、44--检查梯图.dwg
    43、44--检查梯图.dwg

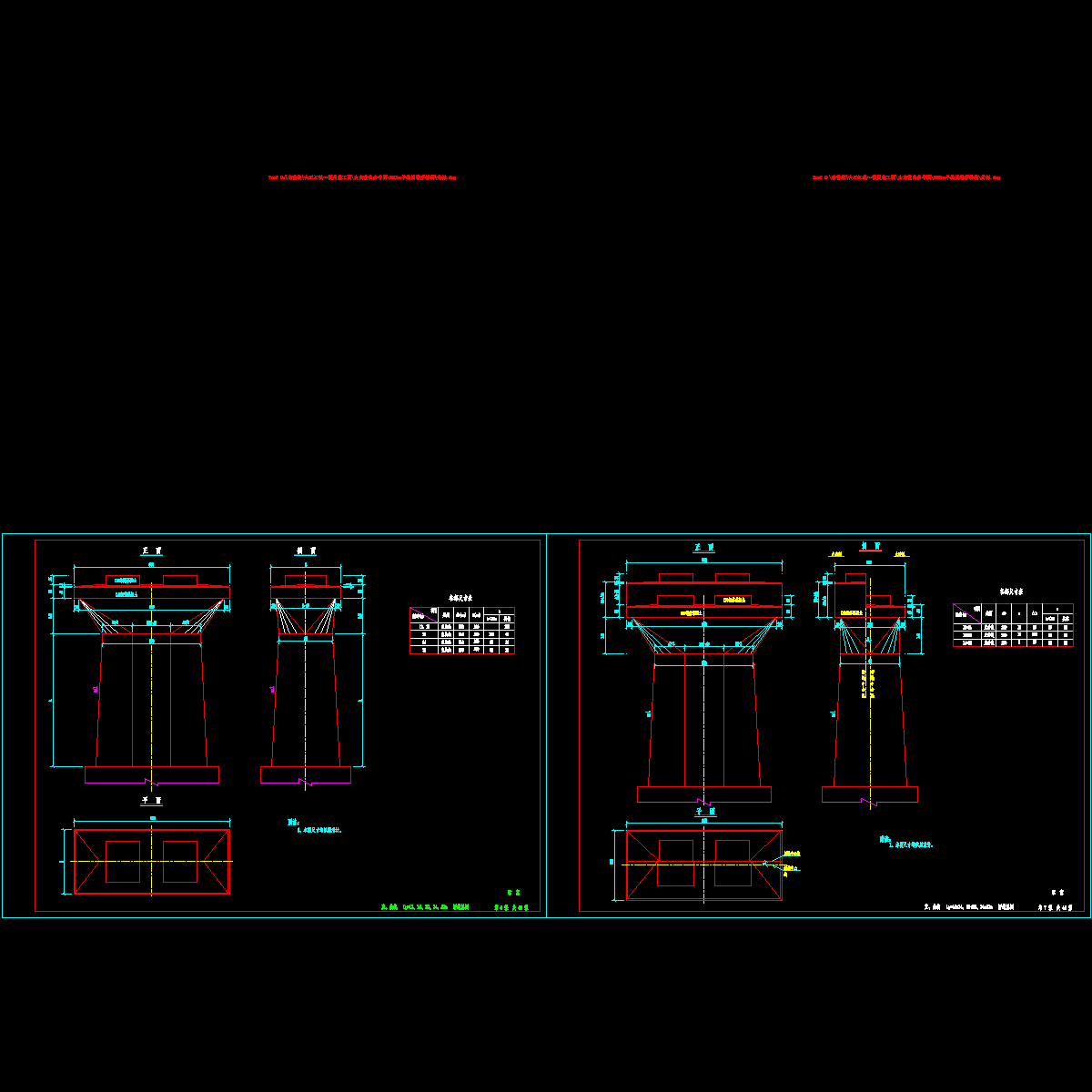

  • 6-7桥墩总图.dwg
    6-7桥墩总图.dwg

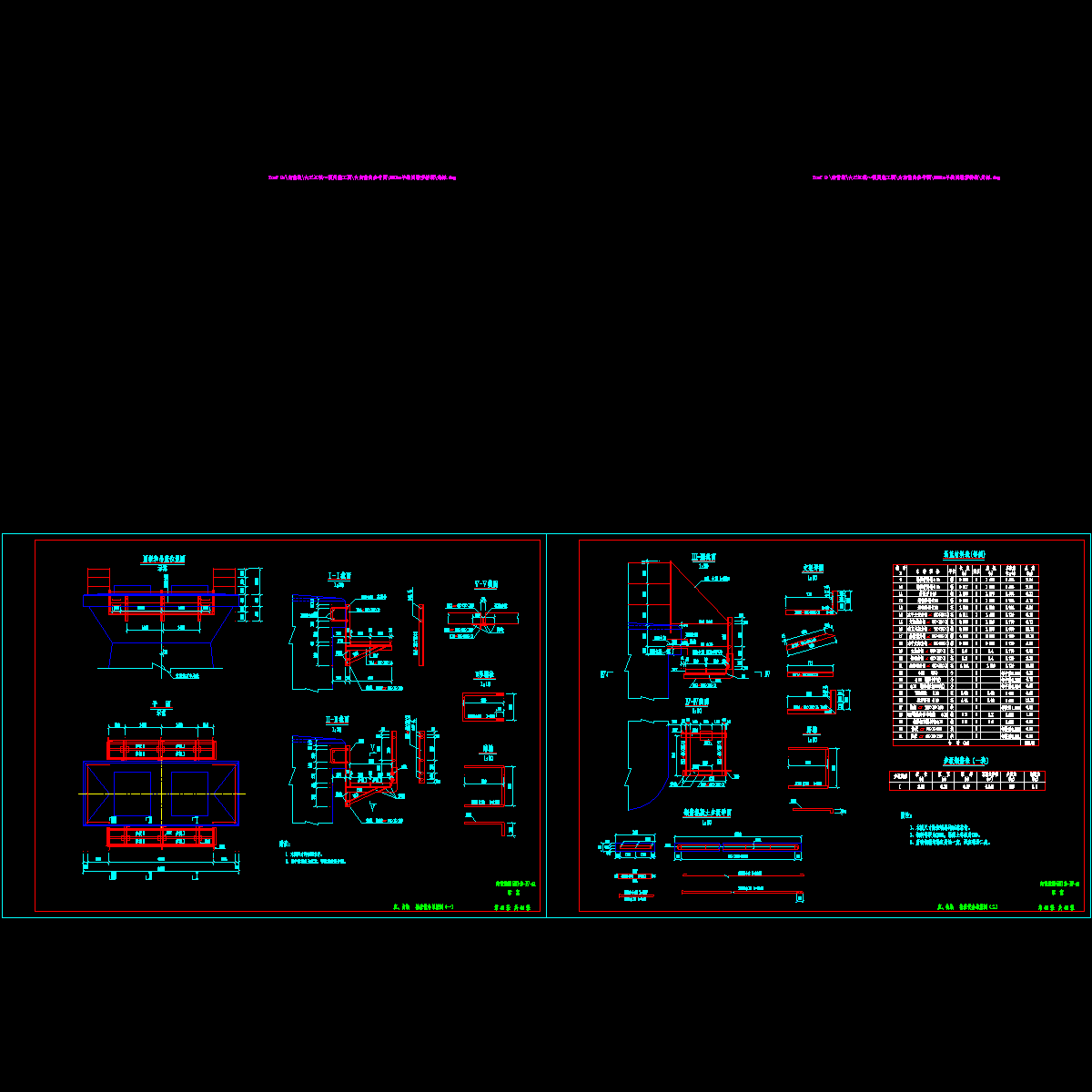

  • 8-14顶帽结构图.dwg
    8-14顶帽结构图.dwg
以上是部分截图,请下载附件后查看完整高清内容
