1-1圆管涵设计通用CAD图纸

附件详情

技术标准：
孔径d = 1 , 1.25 m
洞口设置：一字墙洞口、八字翼墙洞口。
......
图纸说明：
1.当流速V＜3.5m/s时，洞口河床铺砌厚度t=25cm；当V≥3.5m/s时，t=40cm；
2.洞口河床铺砌及隔水墙均用M7.5号砂浆砌片石，M7.5砂浆勾缝；
3.表中L3、L4均表示涵洞上游铺砌长，下游采用加长铺砌法，一般应加长铺出端墙以外3～5m；
4.洞口河床铺砌在地下水位高或经常浸水的地方，应在铺砌层下加铺10cm厚的天然砂垫层，此数量表中未计入；
5.管节接头的构造为：管节间的缝隙用浸过沥青的麻絮填塞，外面用满涂热沥清的油毛毡圈裹两道；
......

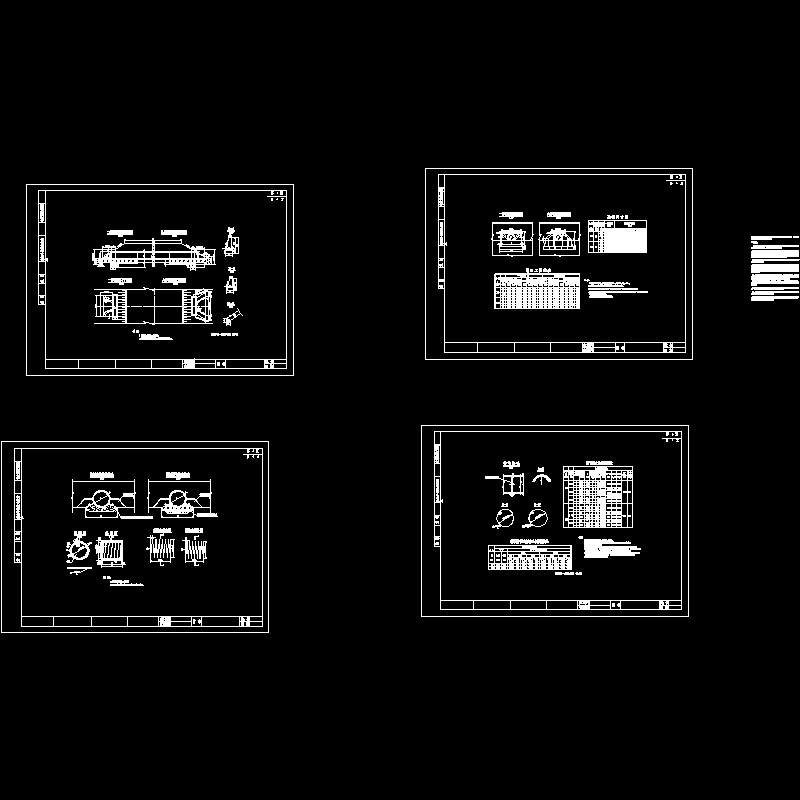

设计于2010年，共4张CAD设计图。
