高层综合体住宅给排水设计施工图纸2020.7

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计面积：24144.72平方米
  • 建筑地上层数：16层
  • 建筑地下层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,湿式灭火系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：污废合流,雨污分流
  • 项目所在地：贵州
  • 设计详细说明：有
项目概要：
工程名称：贵州广电大数据园区综合体及贵州广电大数据园区综合体（一期）建筑性质：住宅。设计规模：地上16层，高度52.65m。03-2/4/6/8号楼地上总建筑设计面积：24144.72m2，每栋均为6036.18m2。该资料范围仅为03-2/4/6/8号楼部分，其余部分详各单体暖施。

设计范围：
该资料范围在地块红线以内单体建筑的室内给排水及消防设计，化粪池及室外消火栓的具体位置详室外给排水总平面图，总图待小区完善后补充设计，住宅部分热水不在该资料范围内。

图纸展示：

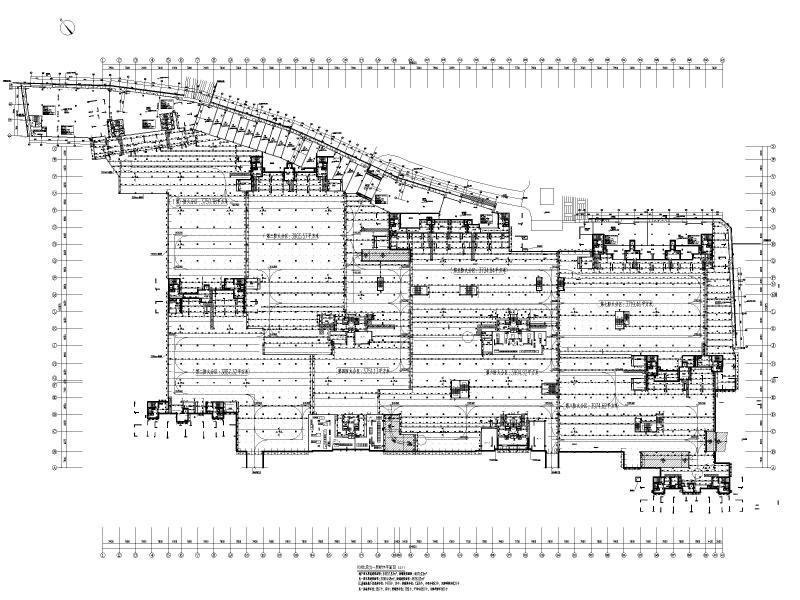

03#地块负一层喷淋平面图

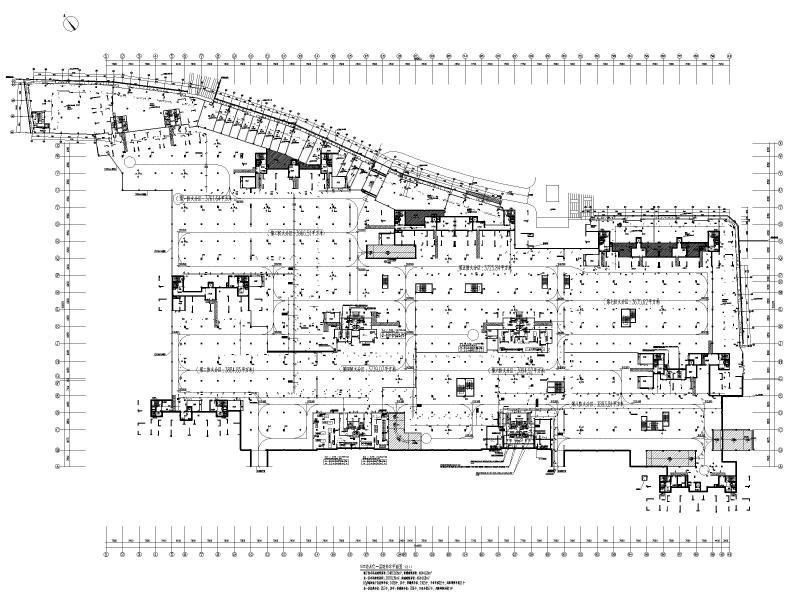

03#地块负一层给排水平面图

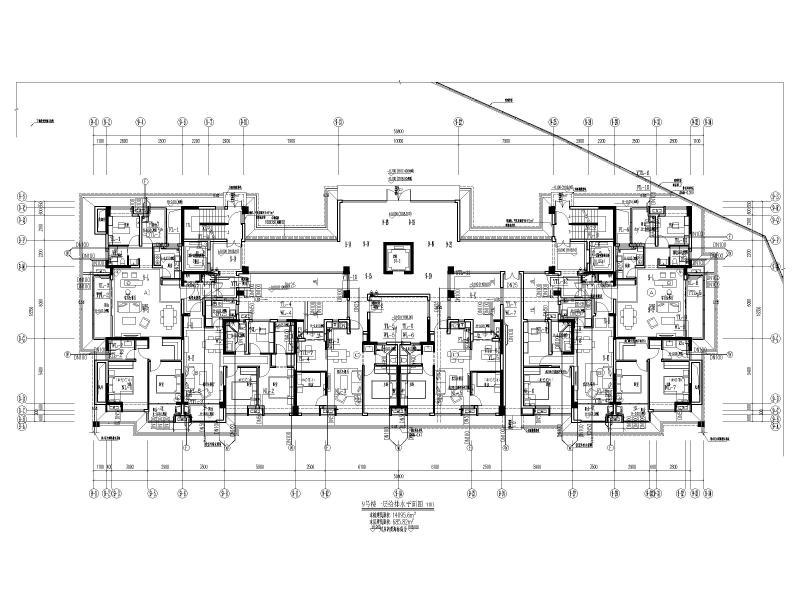

9号楼一层给排水平面图

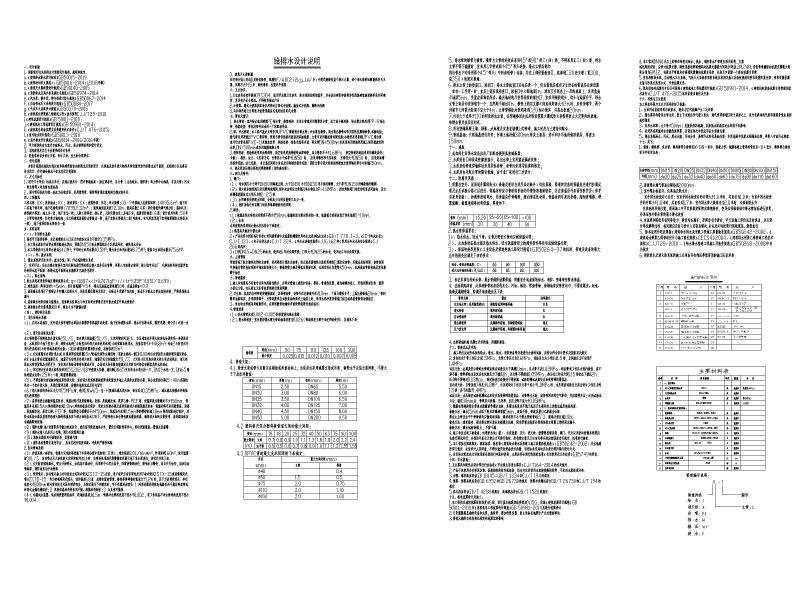

给排水设计说明

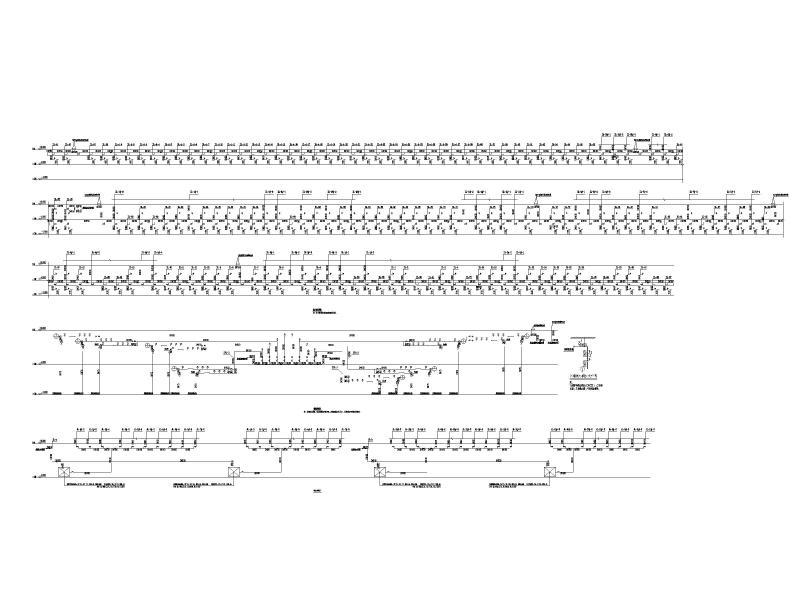

给水原理图
消火栓及给排水原理图
排水原理图
