7012070主桥悬臂施工连续梁全套设计图纸.dwg

注:    1、本图尺寸除标高、桩号以米计外,其余均以厘米计。    2、荷载等级:公路-I级,桥面净宽:1x净11m。    3、全桥共5联:4x30 5x30 (70 120 70) 5x30 4x30;上部结构第3联采用预应力砼连续箱梁,    其余联采用预应力砼(后张)小箱梁,先简支后连续,下部结构桥台采用肋板台,桥墩采用    柱式墩,墩台采用桩基础,桩基均采用嵌岩桩。    4、本桥平面位于直线上,桥面横坡为双向2%,纵断面位于R=4000m的竖曲线上。    5、桥台及4、17号桥墩及9号桥墩左侧、12号桥墩右侧采用GYZF/4250x65型四氟板式橡胶支座;    9号桥墩右侧、12号桥墩左侧采用GPZ(II)4.0DX盆式橡胶支座;10号桥墩采用GPZ(II)30GD    盆式橡胶支座;11号桥墩采用GPZ(II)30DX盆式橡胶支座;其余桥墩采用GYZ375x77板式橡胶    支座;桥台采用80型异型钢伸缩缝,4、17号桥墩采用160型异型钢伸缩缝,9、12号桥墩采用    240型异型钢伸缩缝。    6、泄水管设置在两侧,全桥共321套。    7、台后搭板长度为8m,本图未示出。    8、本图比例:平、立面为1:500,其它为1:250。

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

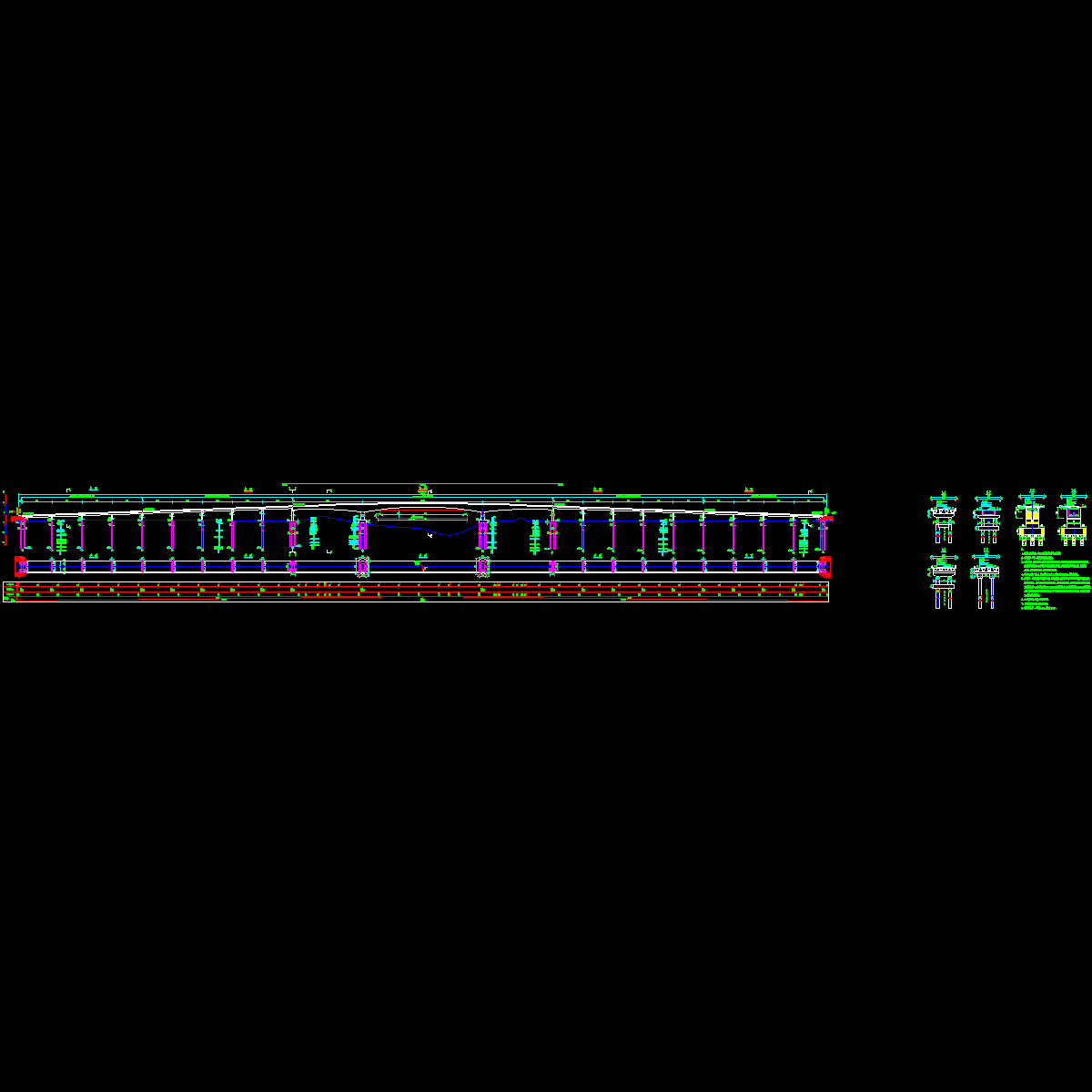

  • 004 桥型布置图.dwg
    004 桥型布置图.dwg

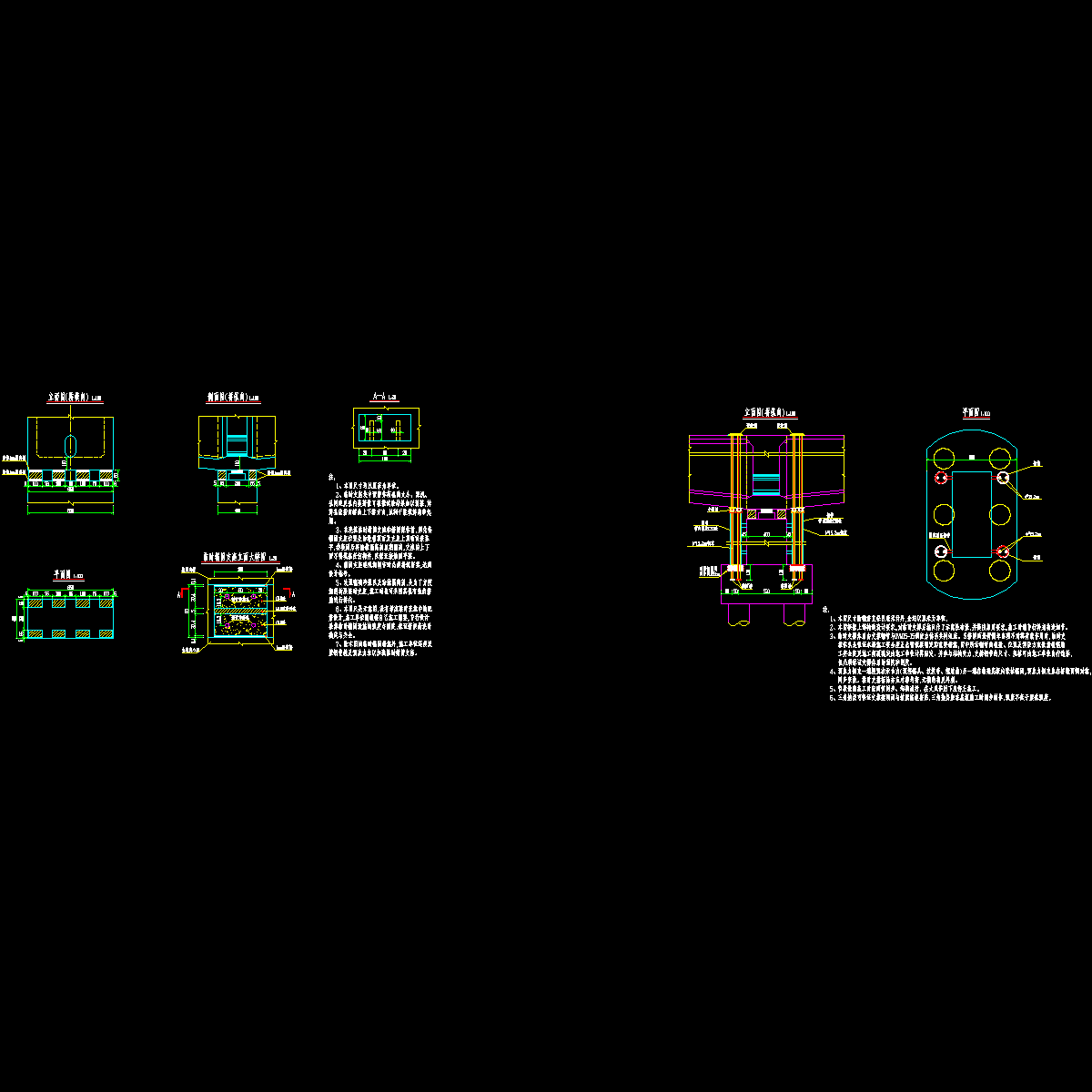

  • 019 020 主桥主墩临时锚固支座构造图.dwg
    019 020 主桥主墩临时锚固支座构造图.dwg

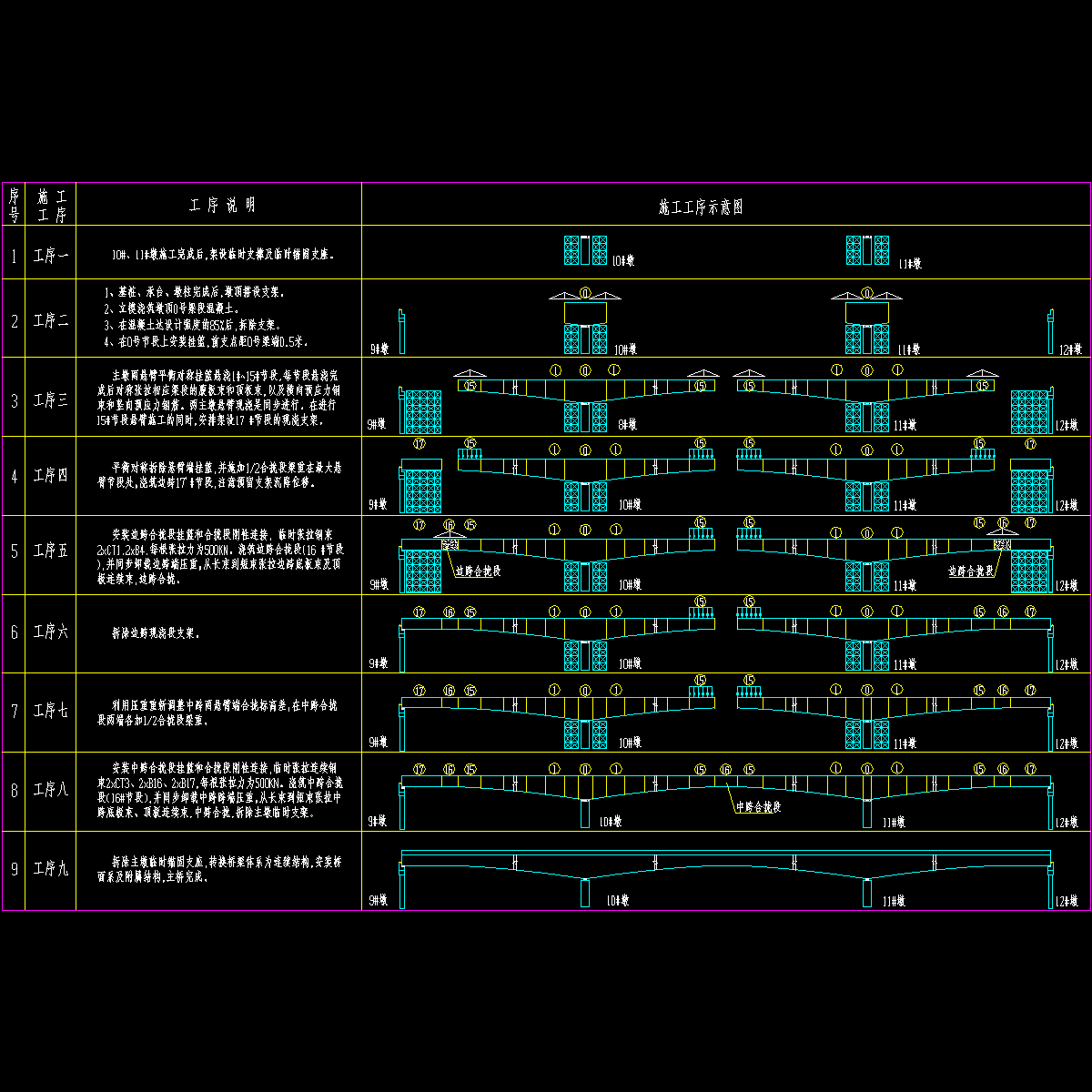

  • 021  主桥施工工序图.dwg
    021 主桥施工工序图.dwg

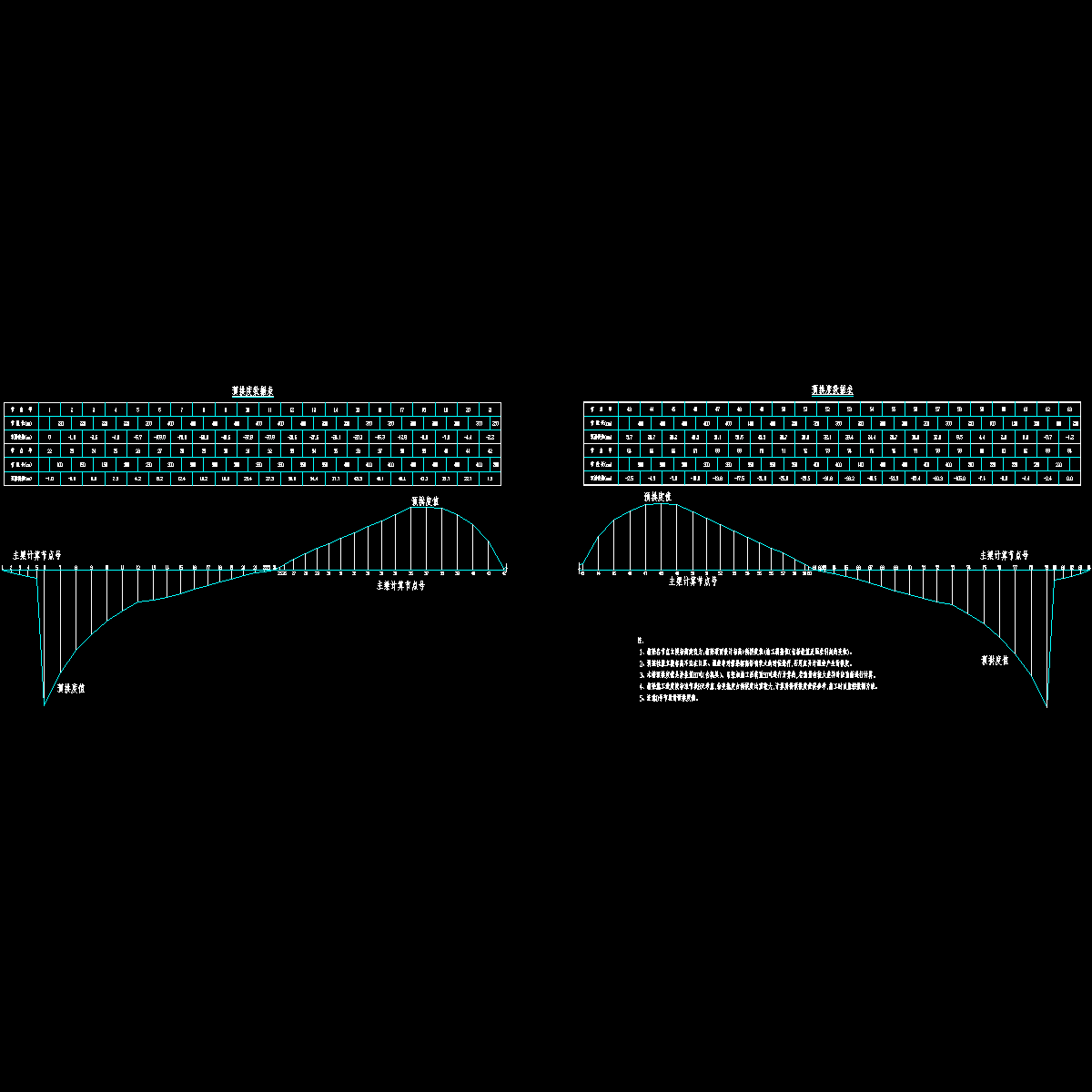

  • 023 箱梁预拱度图1、2.dwg
    023 箱梁预拱度图1、2.dwg

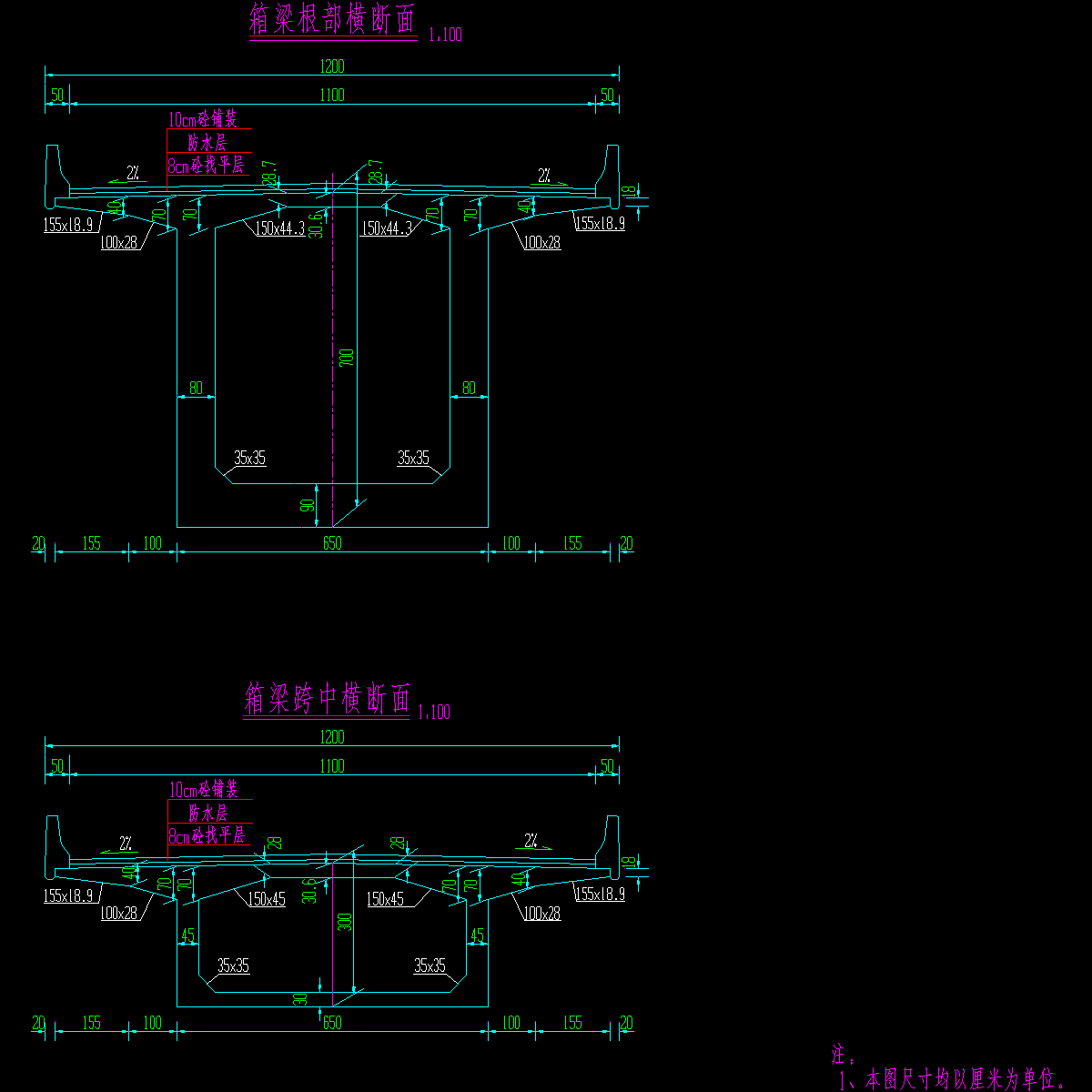

  • 024  箱梁标准横断面.dwg
    024 箱梁标准横断面.dwg
  • 027  箱梁钢束布置图.dwg
    027 箱梁钢束布置图.dwg
  • 028-029 箱梁钢束坐标图.dwg
    028-029 箱梁钢束坐标图.dwg
以上是部分截图,请下载附件后查看完整高清内容
