2x40m钢混凝土联合连续梁桥全套CAD施工图纸（32张）.dwg

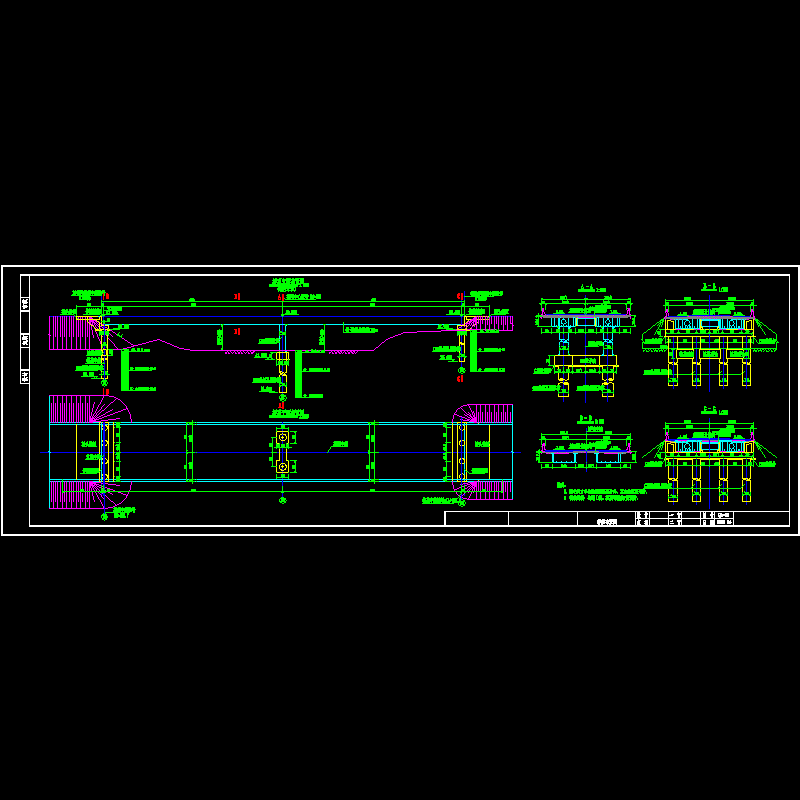

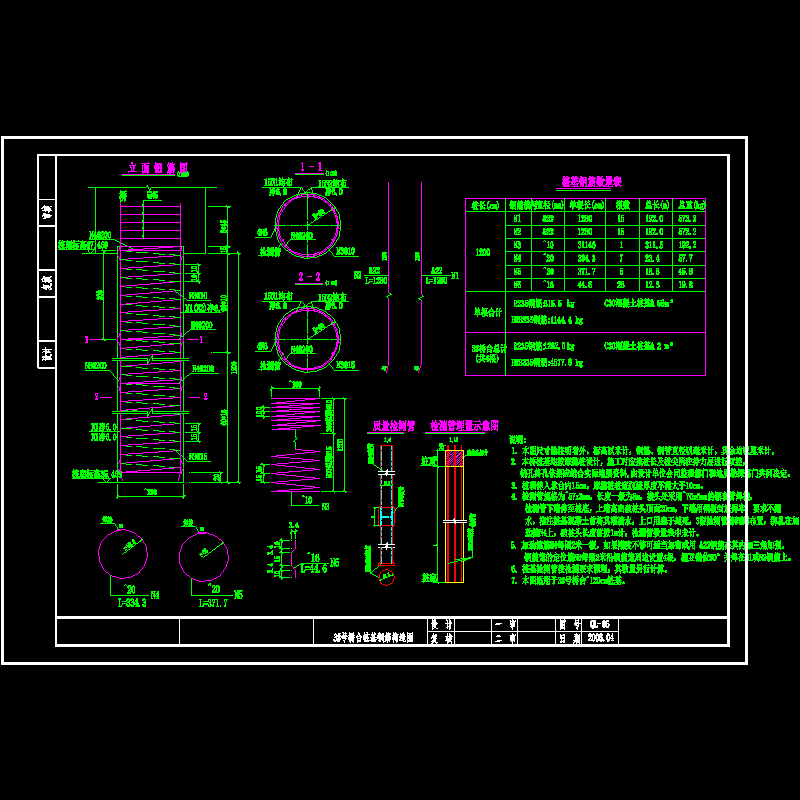

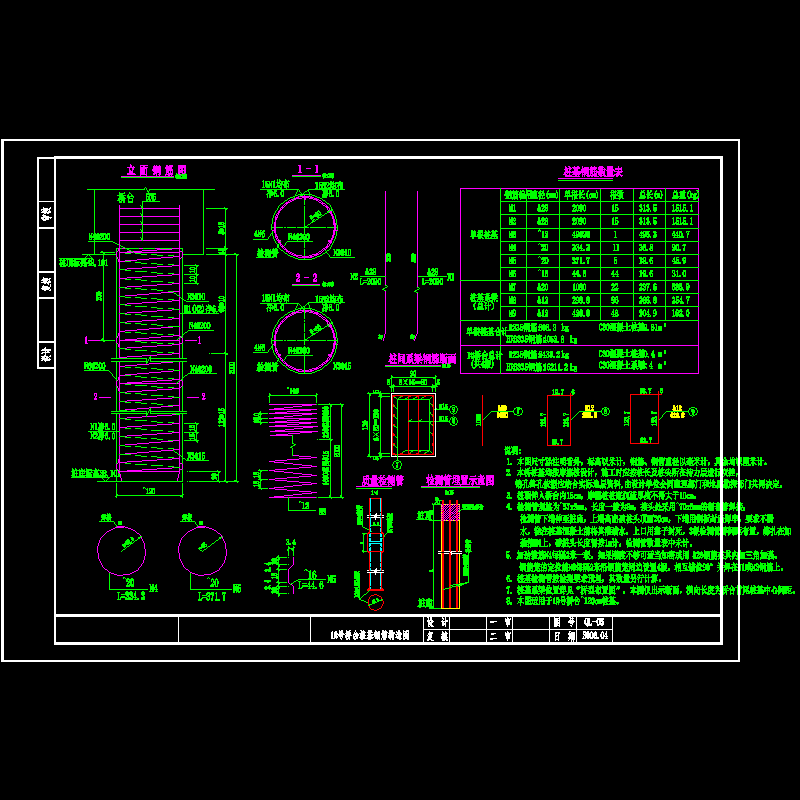

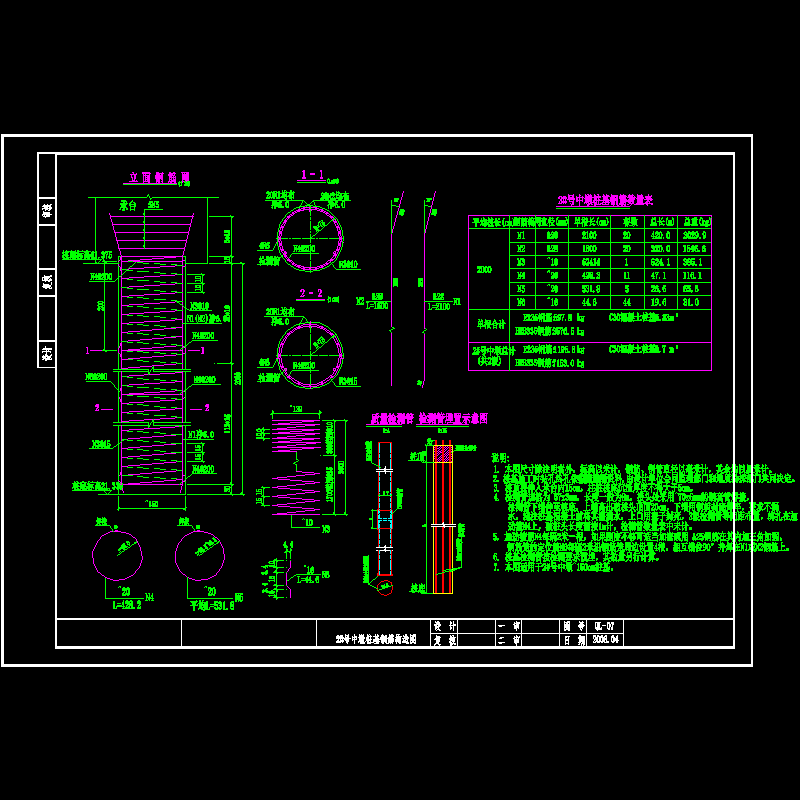

项目概要： 　　 桥梁跨径为2孔40米连续梁，桥梁全长86米，全宽13米，车行道净宽12米。桥梁上部结构采用预应力钢一砼联合梁，下部结构为钻孔桩基础，中墩墩柱与上部结构固结。 　　...... 　　设计标准： 　　 1、设计荷载：公路工级 　　 2、桥面宽度：0.5m（护栏） 12.0（车行道） 0.5m（护栏） 　　 3、桥下净空：大于等于5.5m 　　 4、桥梁长度：满足被交路远期改建为双向10车道要求，全断面宽度62米。 　　 5、地震烈度：7度，按8度进行结构计算。 　　...... 　　结构设计： 　　 上部箱梁为钢一砼联合梁，即梁的下部为开口钢箱，上部为砼桥面板，通过剪力钉将砼桥面板与开口钢箱连接在一起形成封闭箱梁。 　　 为了降低中墩顶箱梁底板压应力，在钢箱底板设置剪力钉并现浇砼。 　　 由于地质情况较好，1#、3#桥台均采用埋置式桥台，单排钻孔桩基础接盖梁。 　　...... 　　设计于2006年，共包含CAD设计图32张。
