4层展览中心电气施工大样图（2016）

该附件为浙江四层展览中心 电气施工图 。

概况：

该项目位于浙江绍兴柯桥区柯岩风景区，柯岩大道西侧，湖南路南侧，104国道南复线北侧为F1赛车场附属建筑。本子项为展览中心，地上4层，为一类裙房，面积约1.26万平方米，建筑高度19.65米。

设计范围：

配电系统；照明、插座系统；火灾自动报警系统；

电气火灾漏电监控系统；防火门监控系统；消防电源监控系统。

部分图纸摘录：

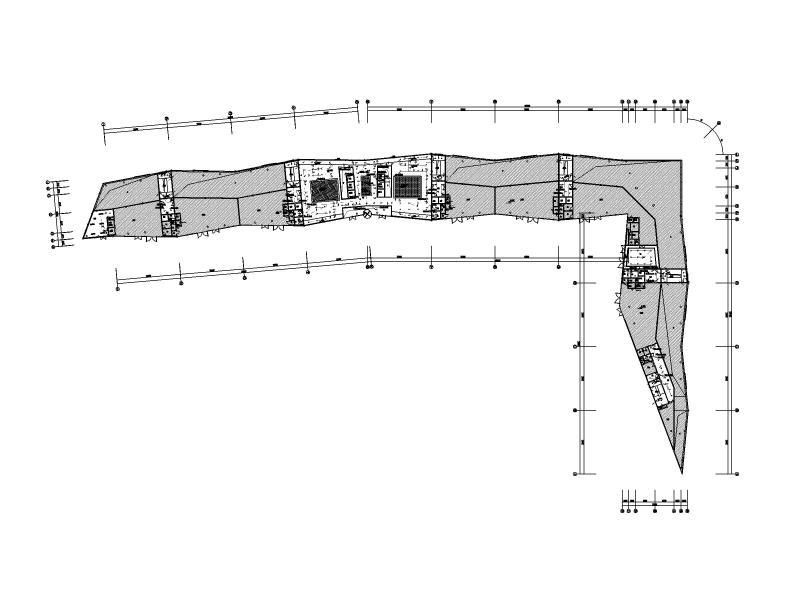

照明平面图

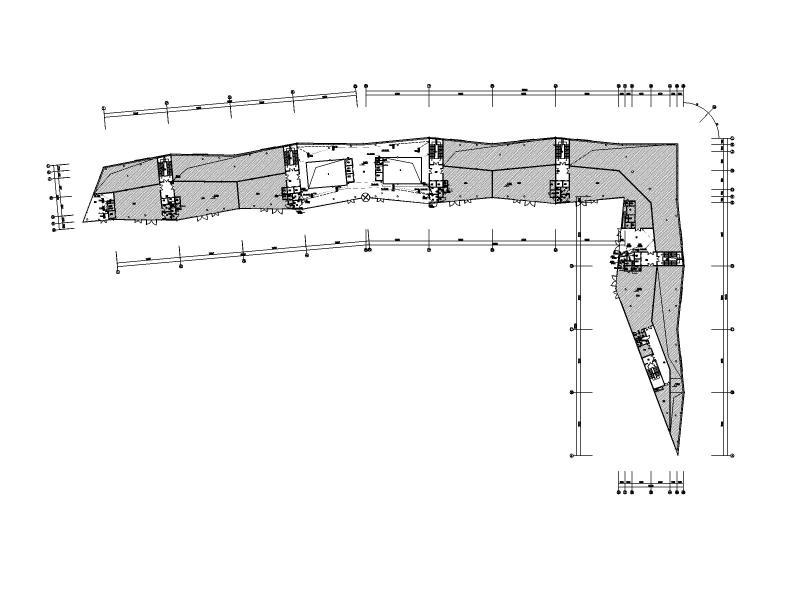

插座平面图

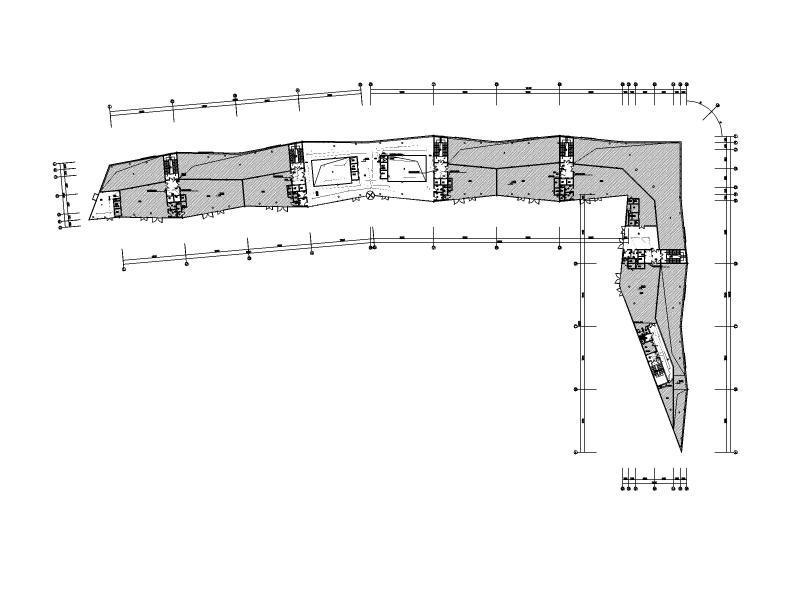

火灾报警平面图

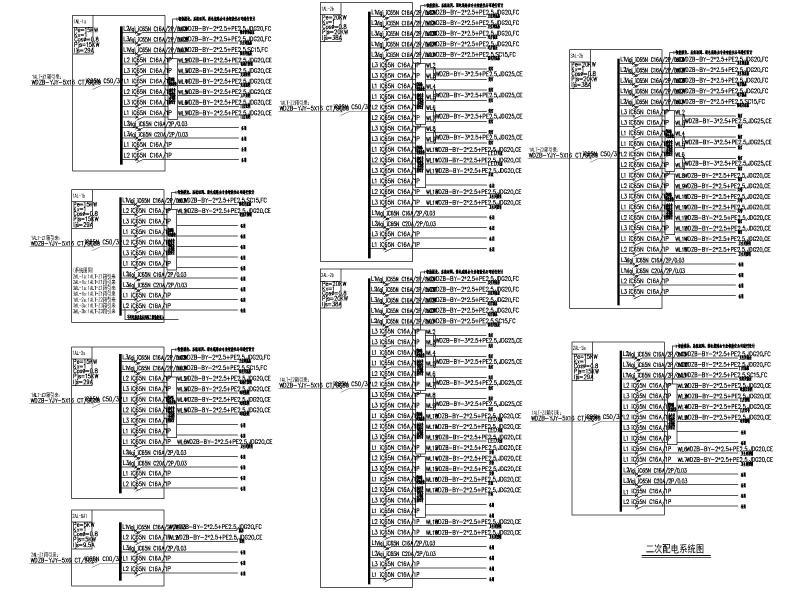

配电箱系统图

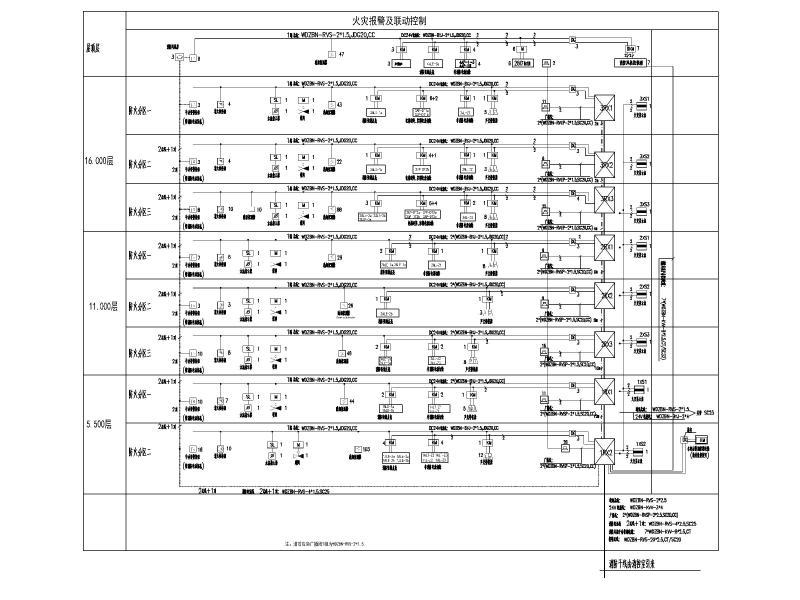

火灾报警及联动控制系统图

消防电源监控系统图

防火门监控系统图

防火门接线大样图

图纸内容全览
