商业办公楼基坑围护拆换撑专项施工方案

附件详情

该项目由2栋19层、20层的办公楼、2栋4层的商业楼和大底盘地下车库组成。总建筑面积64004.63平方米，其中地上部分建筑面积44950平方米，地下部分建筑面积18881.91平方米。
基坑开挖深度10.05~10.45m，基坑安全等级为二级，基坑环境保护等级为二级，基坑围护结构采用钻孔灌注桩挡土 三轴水泥土搅拌桩止水，竖向设置两道钢筋混凝土内支撑。基坑围护包括钻孔灌注桩、三轴搅拌桩、双轴搅拌桩、加密注浆及钢筋混凝土内支撑等，坑底落深区采用压密注浆，注浆深度为-11.00~-13.50m。
……
施工换拆撑步骤：
第一步，施工地下室底板；施工第二道传力带；
第二步，施工项目范围内全部地下室第二层结构，施工第二层结构处混凝土传力带，施工换拆撑区域牛腿；
第三步，待牛腿混凝土强度达设计要求，安装钢换撑；

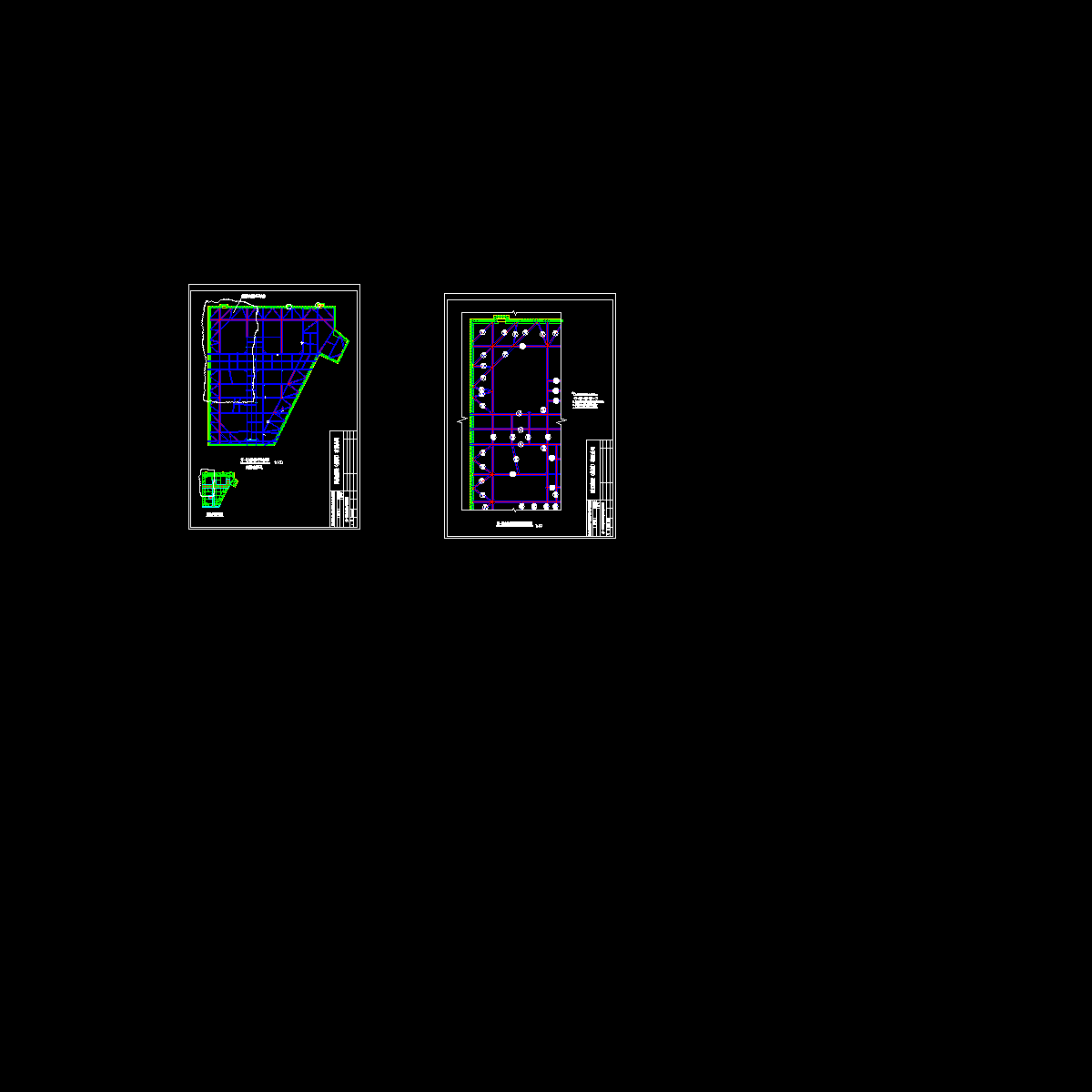

第四步，按方案附图要求机械破除局部区域第一道混凝土支撑；
第五步，按 施工组织设计 要求施工下一步结构。
……
（1）搭设防护架
在被拆卸梁下搭设加密钢管满堂支撑，确保砼梁局部切断后砼块安全支撑。支撑搭设配合土建施工及拆卸工作进度搭设。然后采用叉车集中运输，吊车吊出外运。
支架立杆外径为φ48钢管，壁厚3.5mm，立杆横向间距为500mm，步高均为1000mm；立杆纵向间距为500mm（跨过墙体插筋），步高为1000mm。梁底部采用采用双钢管做梁支撑，并设扫地杆。
支架纵、横方向每隔四排支架立杆应设置一道剪刀撑，剪刀撑由底至顶连续，中间各道剪刀撑之间的净距不应大于2m。
（2）施工机械的吊装（3）破碎（切割）混凝土支撑
（4）装车外运 （5）清理现场 （6）加固保留栈桥
……
23页，编制于近代年。
