滴灌工程设备材料安装及建筑工程设计施工图纸集

附件详情

此滴灌设计图集包含管道安装、连接、管道布置、滴灌带连接等各部位连接方式，直观体现滴灌工程管网系统个管件及管道连接方式，是初学者学习滴灌系统，充分了解滴灌管网连接，计算材料用量的好工具。
【主要设计图】

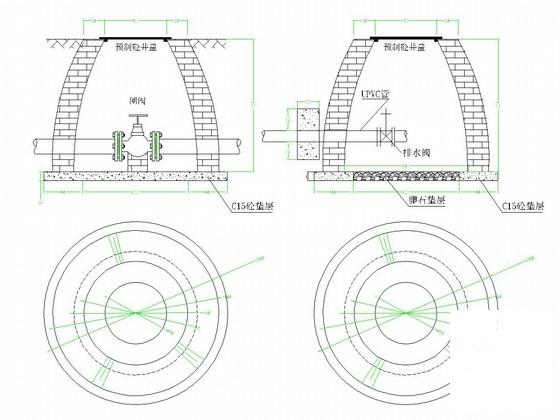

1、管沟开挖回填施工图；2、三通、变径、弯头镇墩施工图；3、地埋UPVC管及出地管安装示意图；4、管系连接图；5、滴灌带连接安装图；6、闸井、排水井施工图；7、潜水泵＋管道(离心)泵＋离心+网式过滤器连接安装示意图；8、出地管安装图；9、150米渠水沉沙池施工图。
11张，。
