十七16375平米层建筑工程通风及防排烟设计施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：16375.25平方米
- 建筑地上层数：17层
- 图纸设计深度：施工图
- 参考图纸：31张
- 设计年代：近代
- 设计内容：通风,防排烟
- 送风方式：散流器送风,其他
- 项目所在地：安徽
附件详情
- 通风设计与施工说明
- 设备与材料一览表

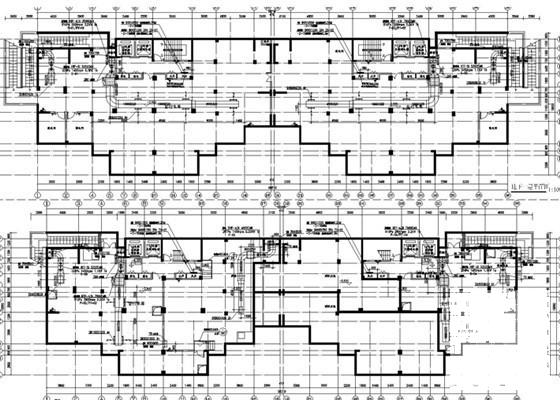

- 地下一层平面图
- 地下二层平面图一层平面图

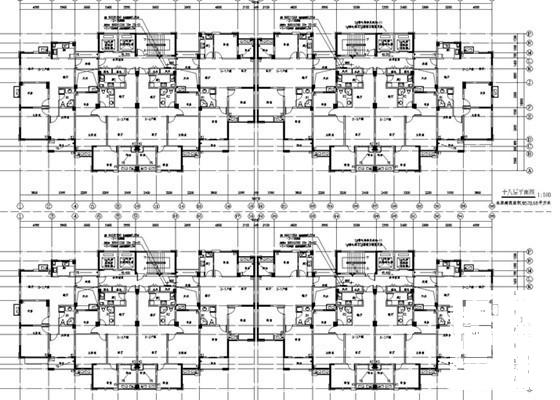

- 二~十六层平面图

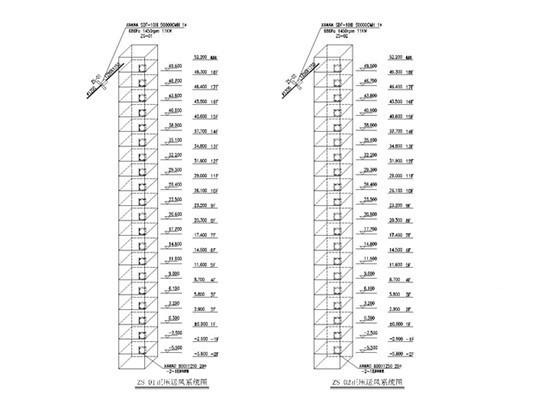

- 正压送风系统图
- ......
附件详情
1.项目概要：施工图设计内容为工程通风及防排烟设计，建筑总面积：16375.25平方米，地上：17层，屋顶为平屋面，建筑高度:53米......
2防排烟系统：
(1)长度超过20米的内走道和虽有自然排烟口但长度超过60米的内走道均设计机械排烟系统，负担二个防烟分区以上的风机排烟量按120m3补风量不小于排烟量的50%。
(2)穿越变形缝的两侧风管上和风管跨越防火分区风管上均设防火阀。
(3)不满足自然排烟条件的楼梯间、前室和合用前室设机械加压送风系统。
(4)排烟风机均采用消防专用高温排烟风机......
，图纸共31张

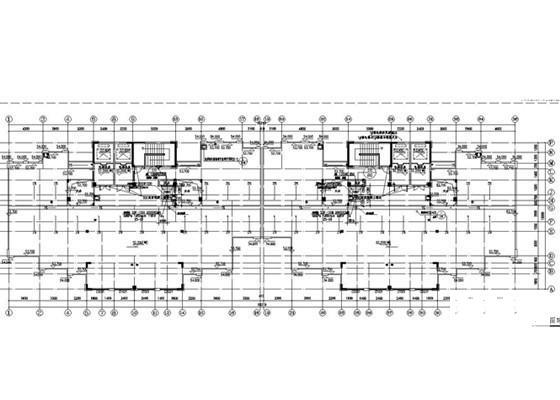

屋顶平面图
正压送风系统图
地下二层平面图
