地上7层框架结构停车楼建筑施工大样图2017
-
交通建筑：停车楼（库）
-
建筑高度类型：多层建筑
-
外立面材料：涂料
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
图纸设计深度：施工图
-
项目所在地：浙江
-
图纸设计格式：CAD2000
-
设计年代：近代
-
建筑设计面积：25446.51平方米
-
建筑地上层数：7层
-
建筑地下层数：1层
-
地下室建筑设计面积：3242.41平方米
该附件为地上7层框架结构停车楼
建筑施工图
2017，DWG 格式。
该资料包含：封面、资料目录、平面图、立面图、剖面图、墙身大样、门窗大样、卫生间大样图、汽车坡道详图等。内容详细，可供同类设计学习参考。
以下是部分图纸展示：
地上7层框架结构停车楼
建筑施工图

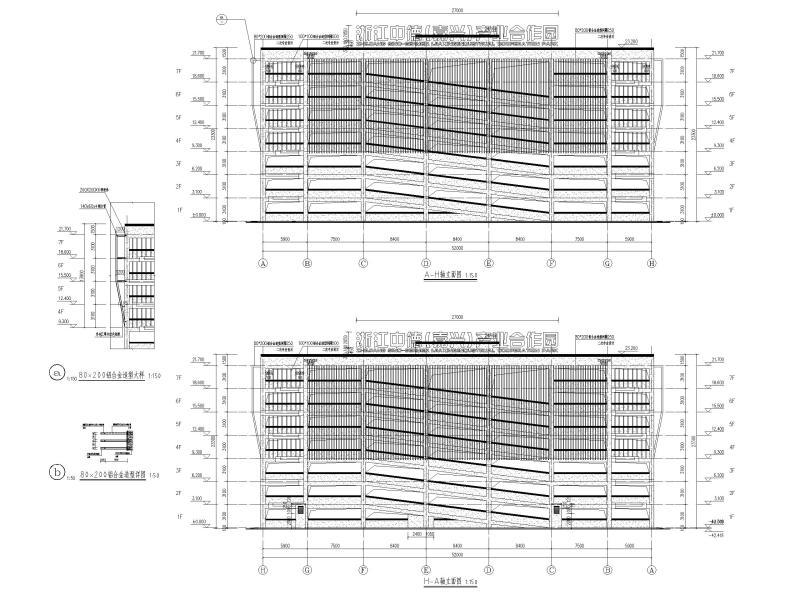

立面图1
地上7层框架结构停车楼
建筑施工图

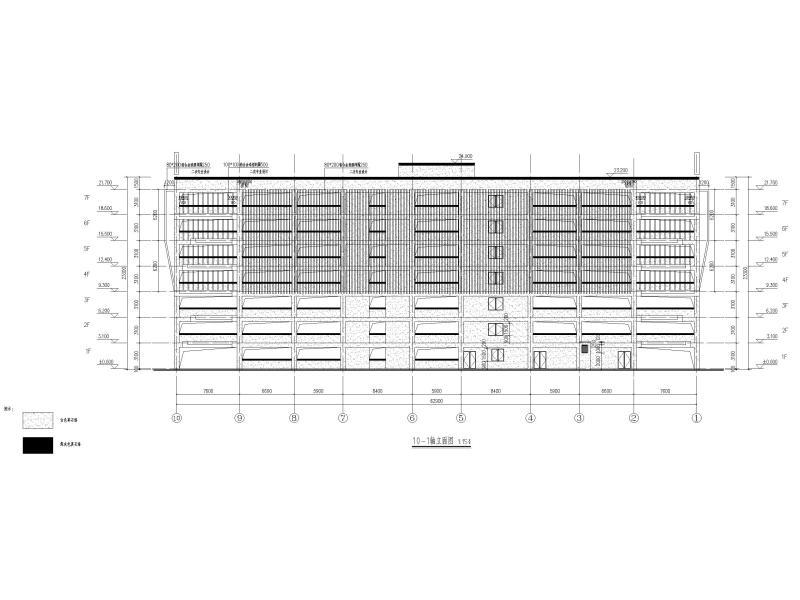

立面图2

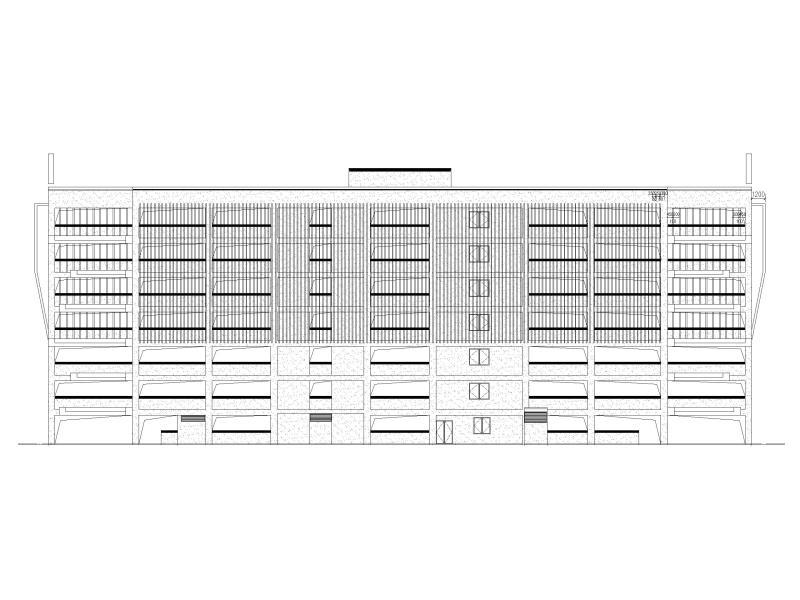

地上7层框架结构停车楼建筑施工图 立面图3

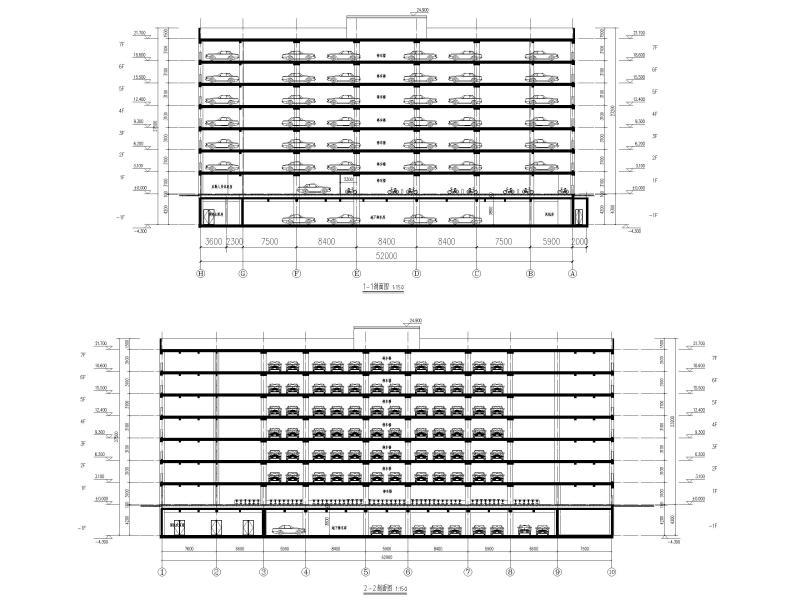

地上7层框架结构停车楼建筑施工图 剖面图

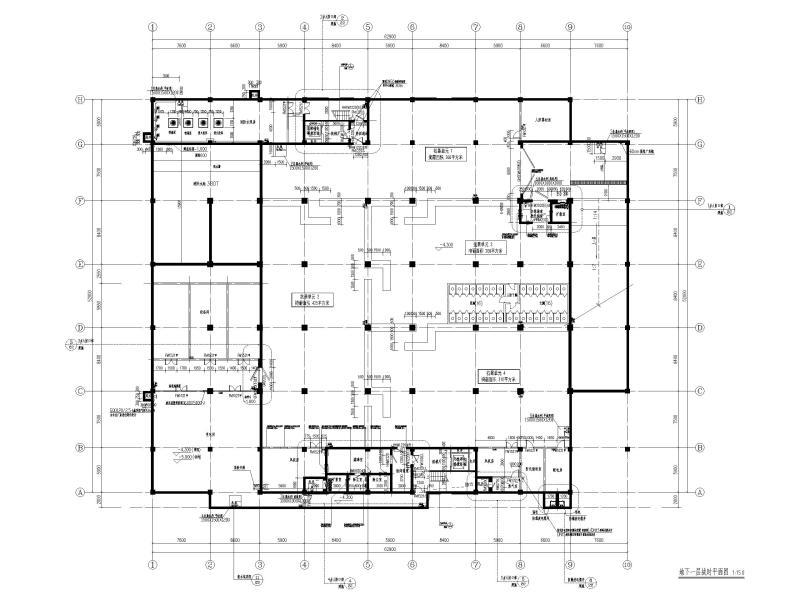

地上7层框架结构停车楼建筑施工图 地下一层战时平面图
地上7层框架结构停车楼建筑施工图 一层平面图
地上7层框架结构停车楼建筑施工图 七层平面图
地上7层框架结构停车楼建筑施工图 汽车坡道详图
地上7层框架结构停车楼建筑施工图 人防详图
