2层框架结构商业活动用房电气施工大样图2017

搜索更多资源
  • 建筑类别：商业
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 节点大样：其它
  • 负荷等级：一级,二级,三级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 项目所在地：江苏
  • 强电设计：供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为框架结构商业活动用房 电气施工图 2017。

概况：
该项目为江苏省无锡市某地块43#楼。该建筑共二层，为消控室、商业、物业、文体活动用房。建筑设计结构形式为框架结构，现浇混凝土楼板。建筑高度8.1m。属多层公共建筑。

设计范围：
220/380V配电系统；建筑物防雷,接地系统及安全措施；
火灾自动报警及消防联动控制系统；电气火灾监控系统；
消防设备电源状态监控系统；防火门监控系统。

部分图纸摘录：
消防报警平面图


防雷平面图

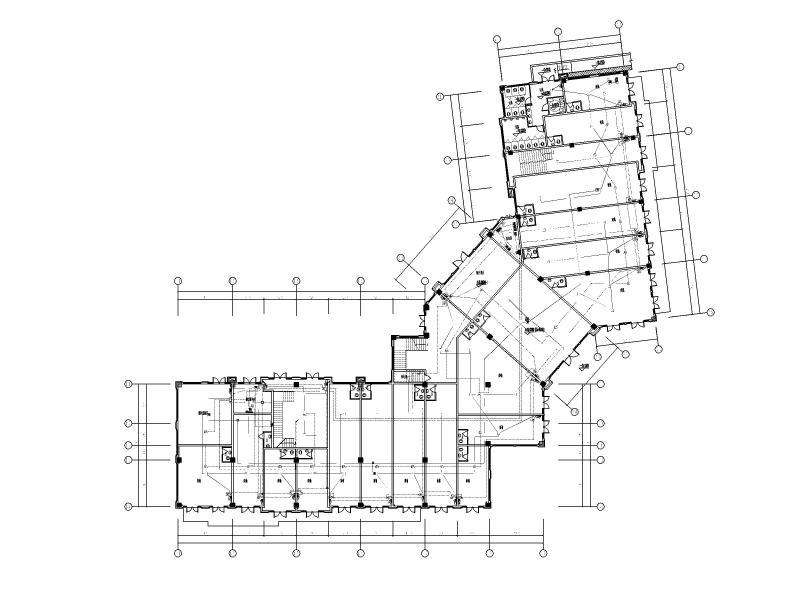

照明平面图

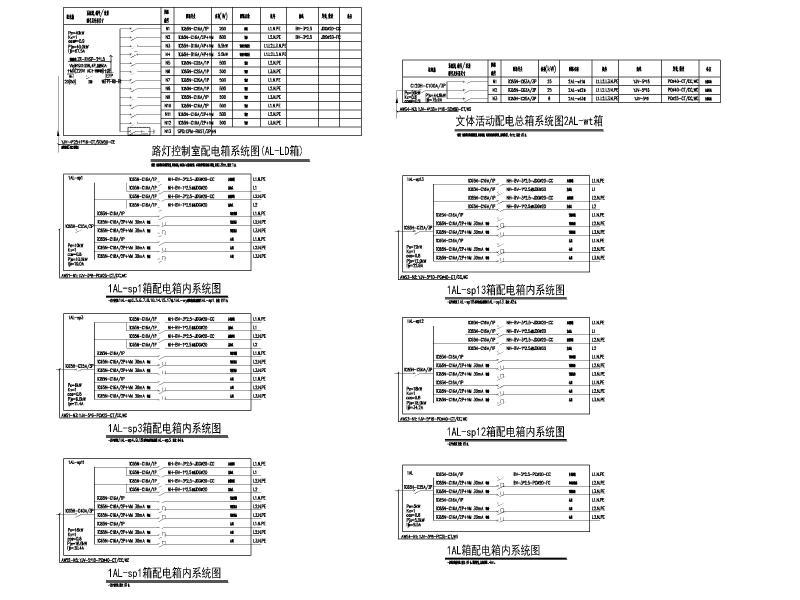

配电系统图

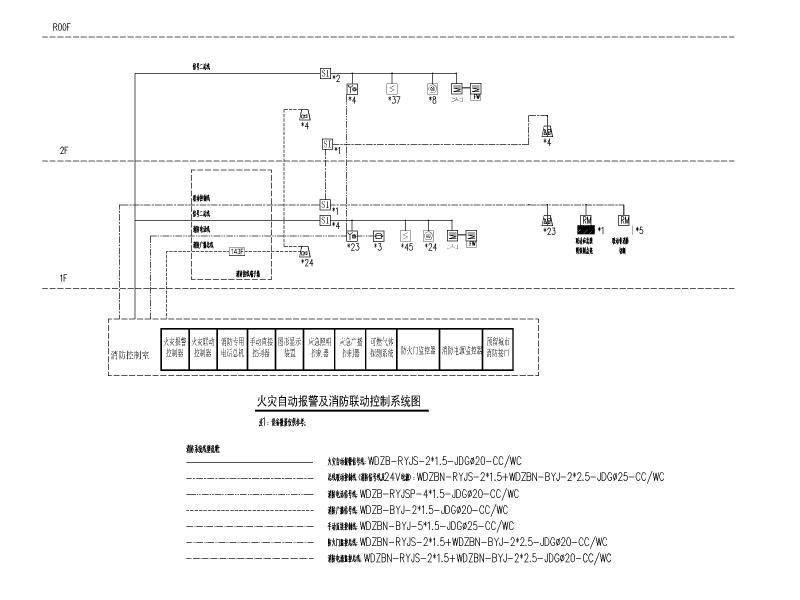

火灾自动报警及消防联动控制系统图
应急照明控制原理图



防火门监控安装示意图



抗震支架安装大样图
