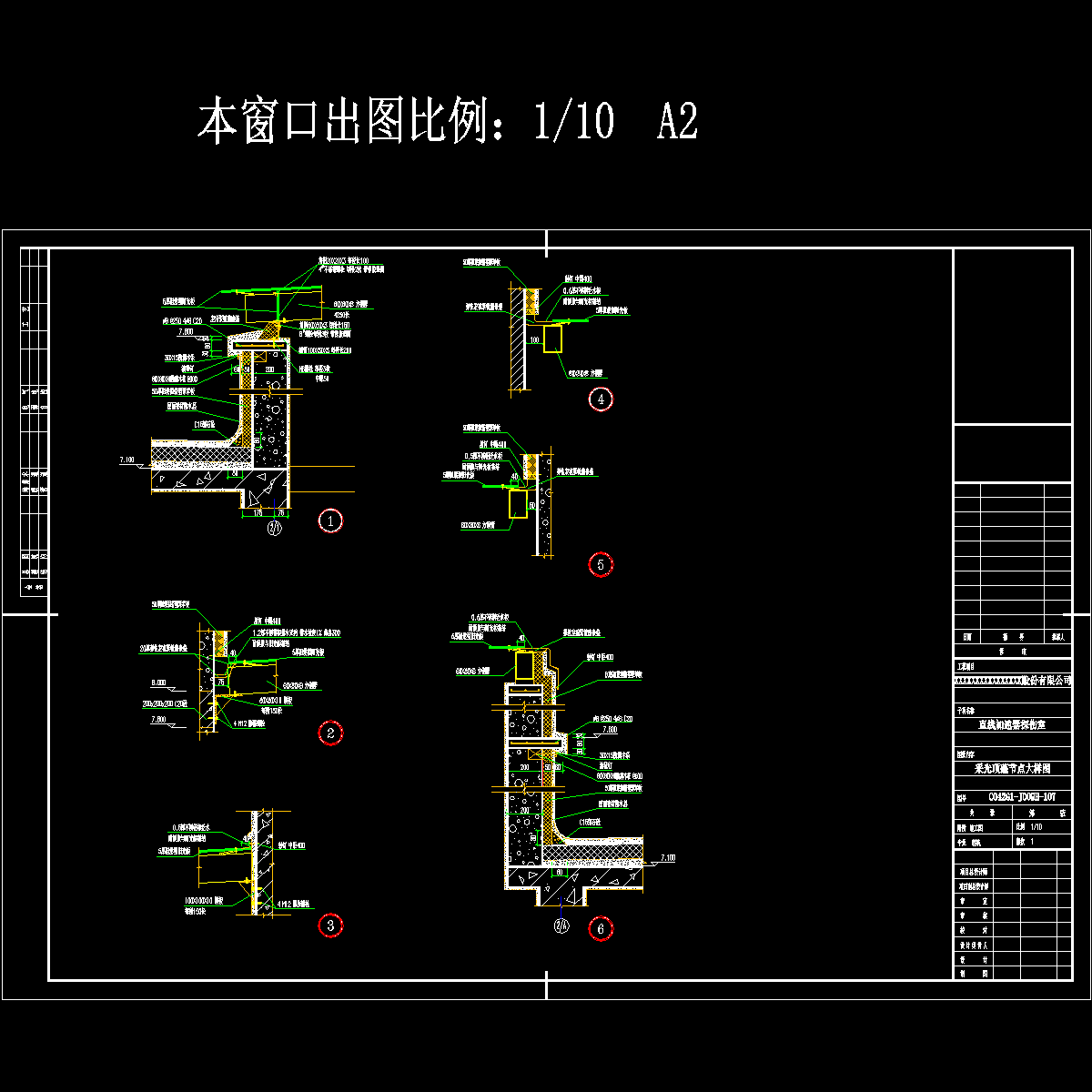

4层探伤室项目建筑施工CAD图纸

附件详情

1.该项目为XXXXXXXXXXXXXXXX股份有限公司直线加速器探伤室 建筑施工 设计室内标高0.000相对于绝对标高详见总平面图，建筑室内外地坪高差均为150mm，该资料图纸中全部尺寸(除特殊注明者外)均以毫米为单位，标高以米为单位
2.该项目地点位于XX省XX市直线加速器探伤室由辅助楼曝光室及其大门斗组成 辅助楼为二层钢筋混凝土框架结构，耐火等级均为二级曝光室的建筑结构形式为单层现浇钢筋混凝土结构，属单层工业厂房，生产类别为戊类，耐火等级为二级大门斗的建筑结构形式为单层钢筋混凝土框架结构，耐火等级为二级档案室为独立的防火单元探伤室结构设计使用年限为50年，7度抗震设防屋面防水等级均为二级
3.该项目总建筑面积为1026.09m，建筑占地面积为814.57m，建筑高度为16.750m，无地下室其中：辅助楼建筑面积为423.04m
4.该项目所选用产品及材料必须在本施工图和选用标准图之列，均应符合国家有关的质量标准
5.本说明未包括冬季施工技术措施
6.工程施工时，应与其他各专业密切配合，并严格遵守国家有关标准及各项验收规范和规定
