5层小镇长租公寓项目电气cad平面图
-
建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：4456.64平方米
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
节点大样：等电位联结,配电箱
-
负荷等级：二级
-
接地方式：TN-S
-
项目所在地：贵州
-
强电设计：供配电系统,电气照明
-
弱电设计：火灾自动报警系统,视频监控系统
项目概要：该资料为
贵州省员工宿舍楼
电气施工图
2020
；总建筑面积为4456.64平方米，主要为地下设备房和宿舍房间，建筑类别为多层公共建筑。建筑层数：吊1F 4F，耐火等级为一级；结构类型：钢筋混凝土框架结构；抗震烈度6度。建筑工程设计等级为一级，合理使用年限为50年。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

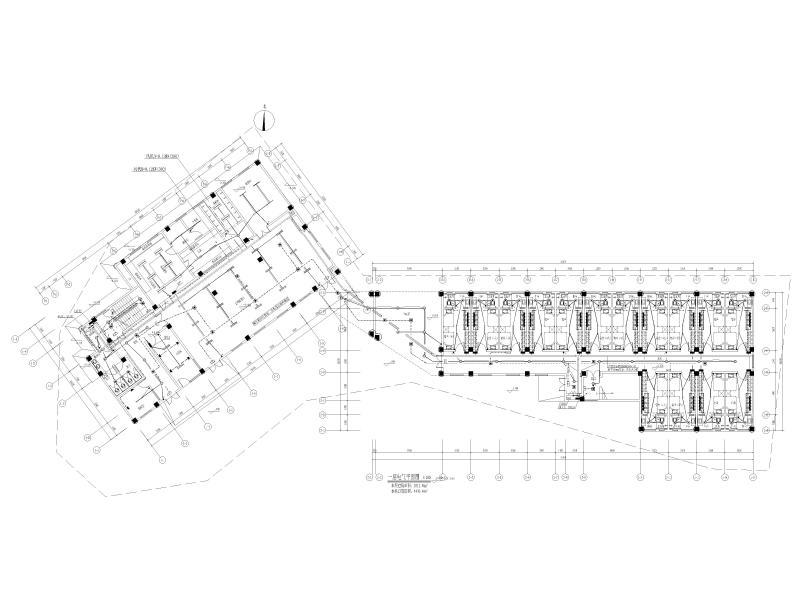

一层电气平面图 -

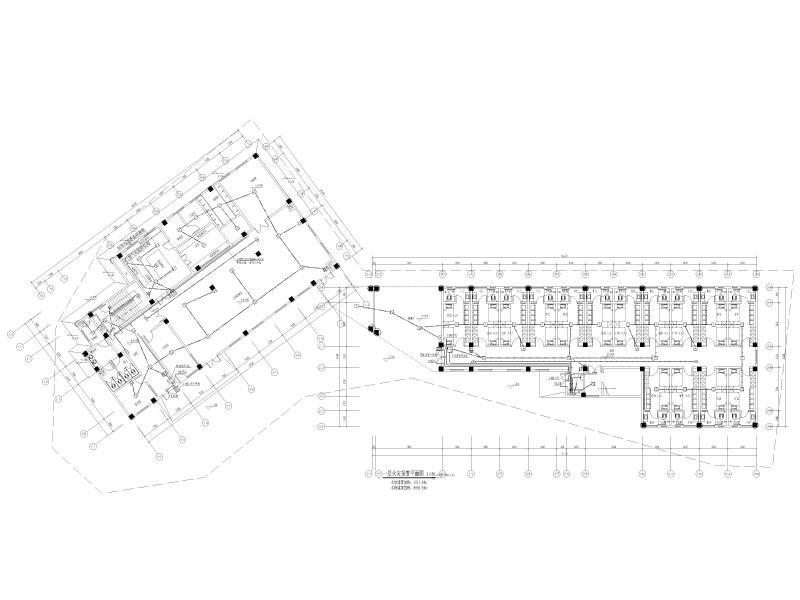

一层火灾报警平面图 -

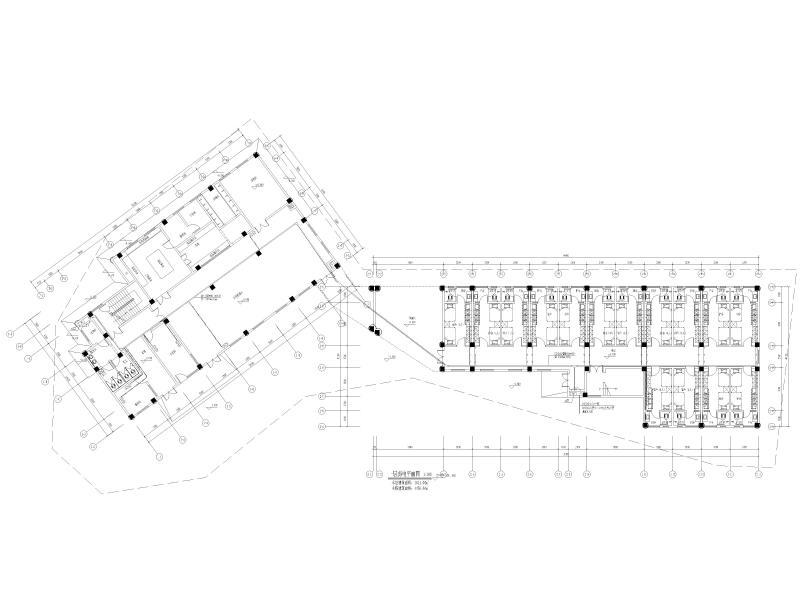

一层弱电平面图 -

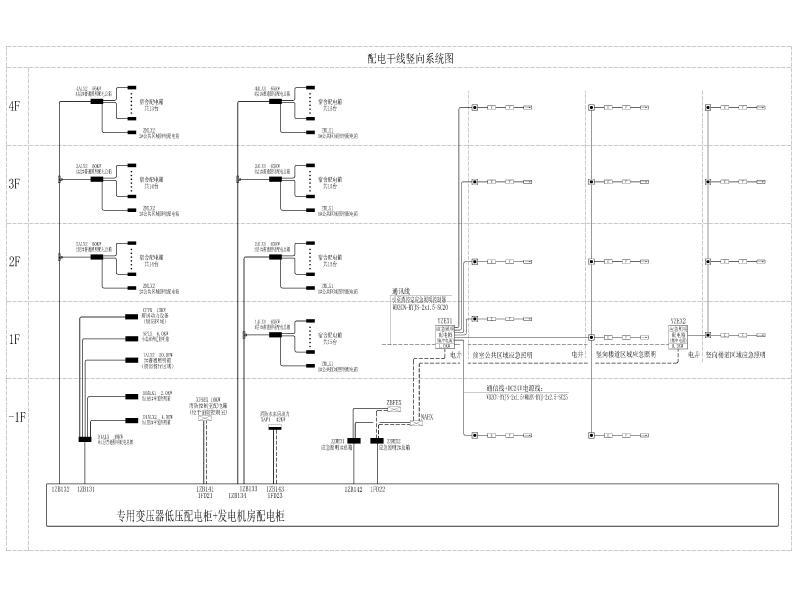

配电竖向、防火门监控系统图 -

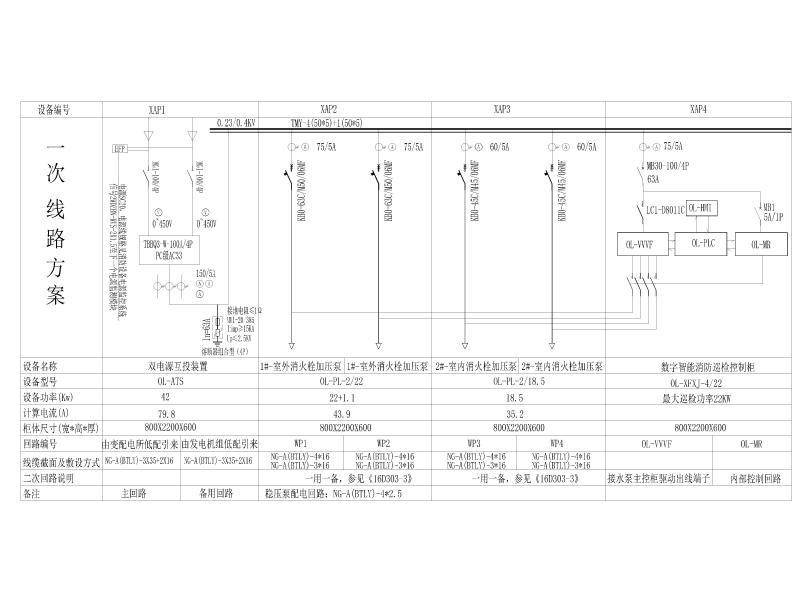

消防水泵房动力配电柜系统图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：7.45 MB
- 收藏次数：0
-
文件名称：
附件-996579097679086565.dwg
