城市高层综合体项目电气施工图纸cad平面图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:10层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全
设计总说明:1、工程名称:该项目为 贵州省城市高层综合体项目 电气施工图 2020 ;使用性质:住宅;设计规模:C5#、C6#栋;总建筑面积为:C5#:5098.78 平方米,地上面积C5#:5098.78平方米;总建筑面积为:C6#:5197.48平方米,地上面积C6#:5197.48平方米;建筑地面总高度 31.25米,层高3 米,最高层数10层,属于二类高层建筑。
2、设计范围:
1)10/0.4kV配、变电系统;2)0.38/0.22kV配电系统;3)应急发电系统;4)建筑物防雷、接地系统;5)公共区域照明系统;6)建筑绿色设计;7)电气消防各系统; 8、电气节能设计; 9、智能化各系统
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

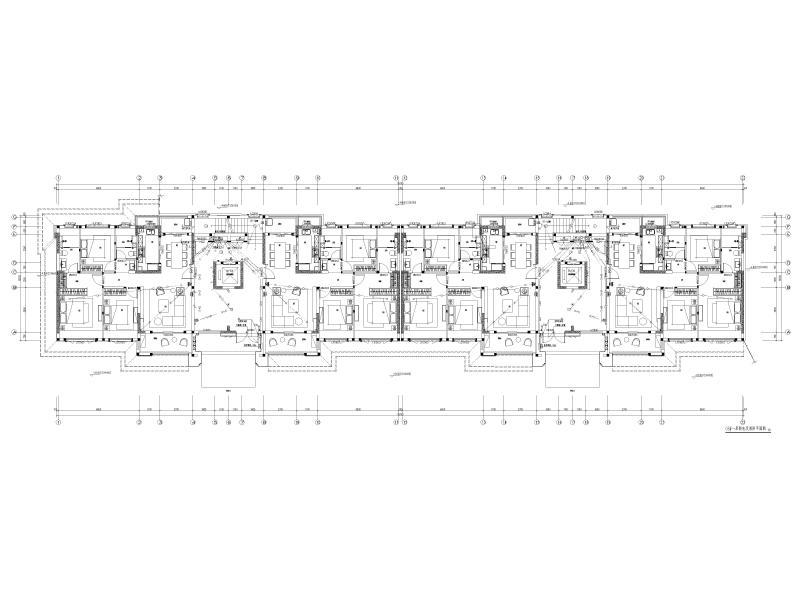

  • C5#一层强电平面图
    C5#一层强电平面图

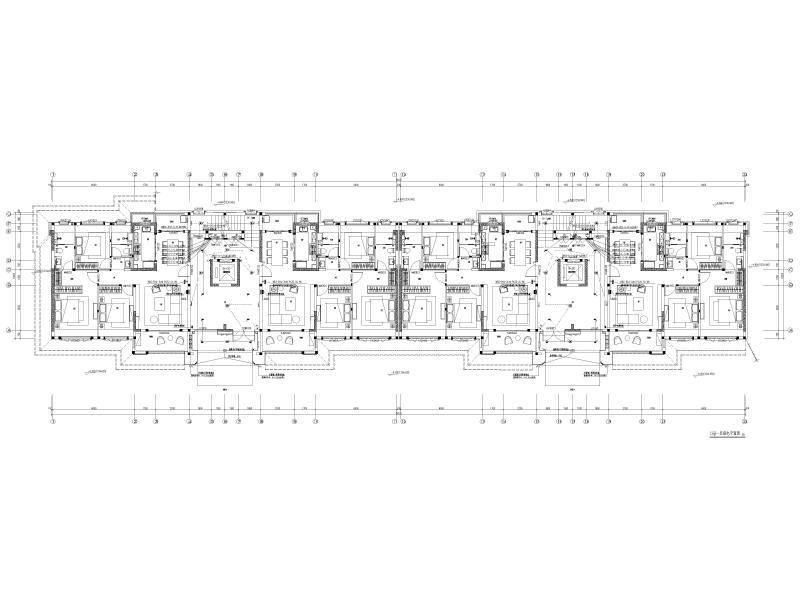

  • C6#一层强电平面图
    C6#一层强电平面图
  • C6#一层弱电及消防平面图
    C6#一层弱电及消防平面图

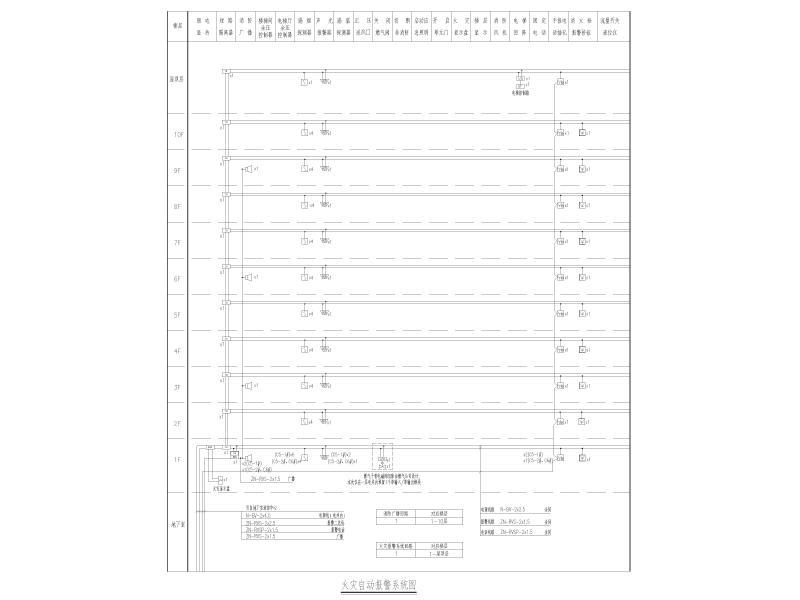

  • 火灾自动报警系统图
    火灾自动报警系统图

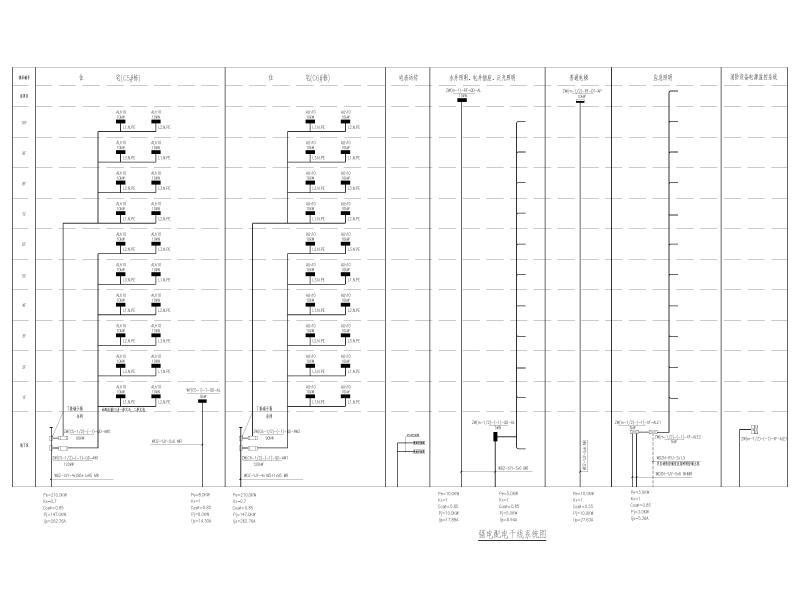

  • 强电配电干线系统图
    强电配电干线系统图
以上是部分截图,请下载附件后查看完整高清内容
