城市多层综合体电气施工图纸cad平面图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:2095.8 平方米
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 接地方式:TN-C-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全
设计总说明:1、项目概要:该项目为 贵州省城市多层综合体 电气施工图 2020 ;使用性质:住宅;设计规模:C9#栋总建筑面积为:2095.8 平方米,地上面积2095.8平方米,建筑地面总高度24.75米,层高3米,最高层数8层,属于多层建筑。
2、设计范围:
1)10/0.4kV配、变电系统;2)0.38/0.22kV配电系统;3)照明配电系统;4)建筑物防雷、接地系统;5)智能化各系统(部分系统仅预留弱电主干线槽、套管);6)建筑绿色设计;7)电气消防相关各系统;8)建筑节能设计。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

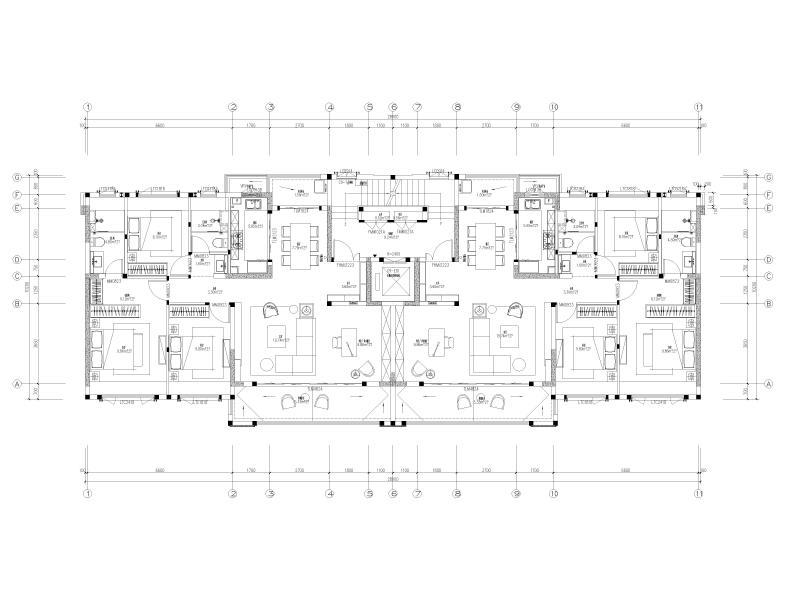

  • 标准层(二~八层)弱电及消防平面图
    标准层(二~八层)弱电及消防平面图

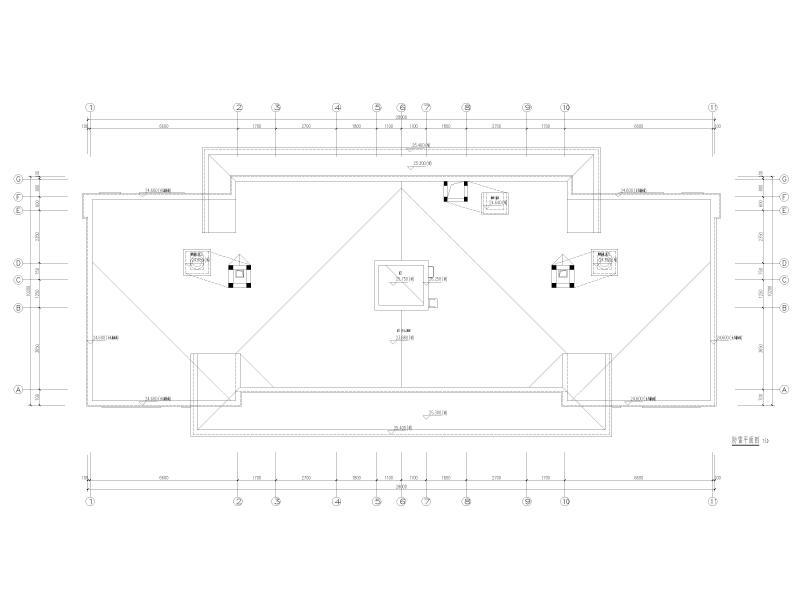

  • 防雷平面图
    防雷平面图

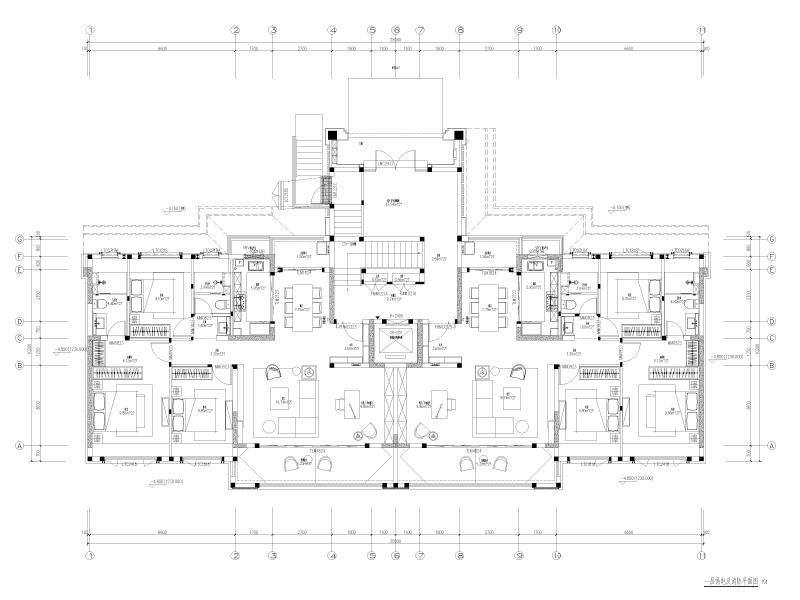

  • 一层弱电及消防平面图
    一层弱电及消防平面图

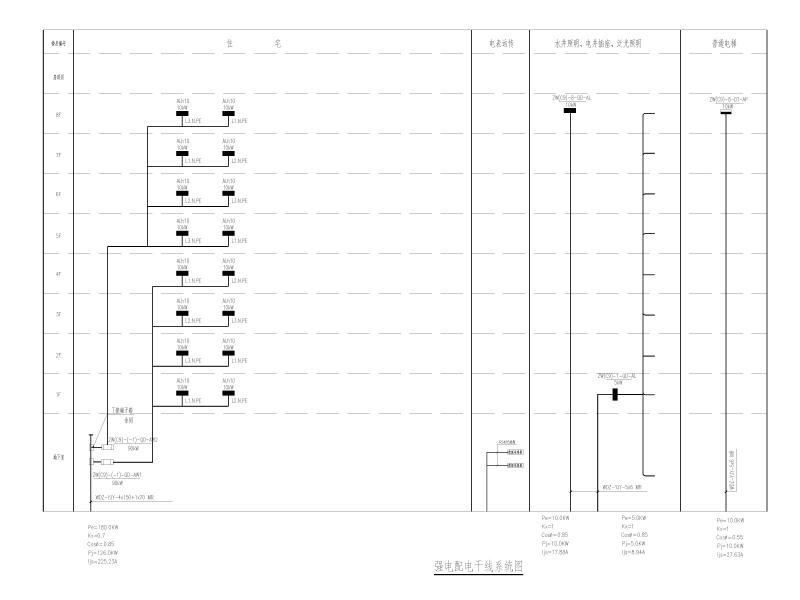

  • 强电配电干线系统图
    强电配电干线系统图

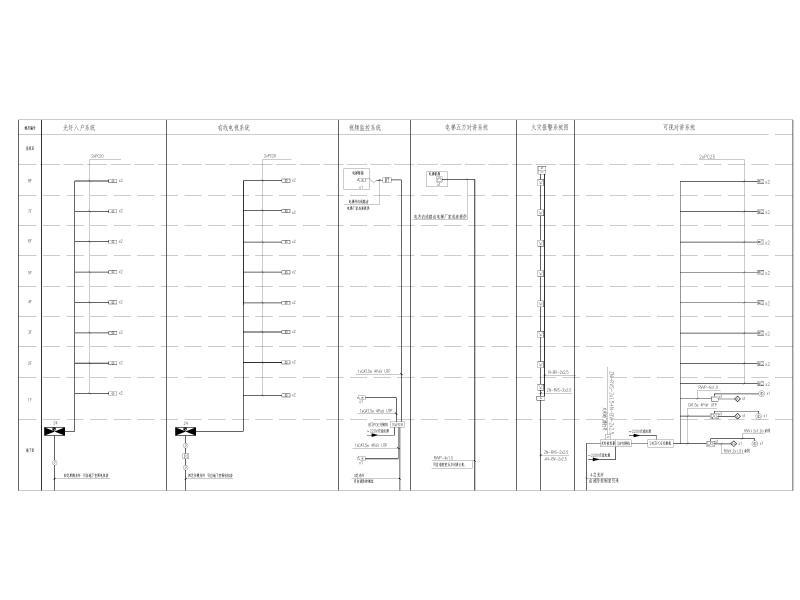

  • 弱电系统图
    弱电系统图
以上是部分截图,请下载附件后查看完整高清内容
