18层城市广场综合体空调通风设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:住宅,办公,商业,娱乐,餐饮,其他
  • 建筑高度:高层建筑
  • 建筑面积:145000平方米
  • 地上层数:18层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:65张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:单风道
  • 水系统:单式泵,变流量,双管制,同程式,异程式,闭式
  • 节点大样:集分水器
  • 项目地址:四川

附件详情

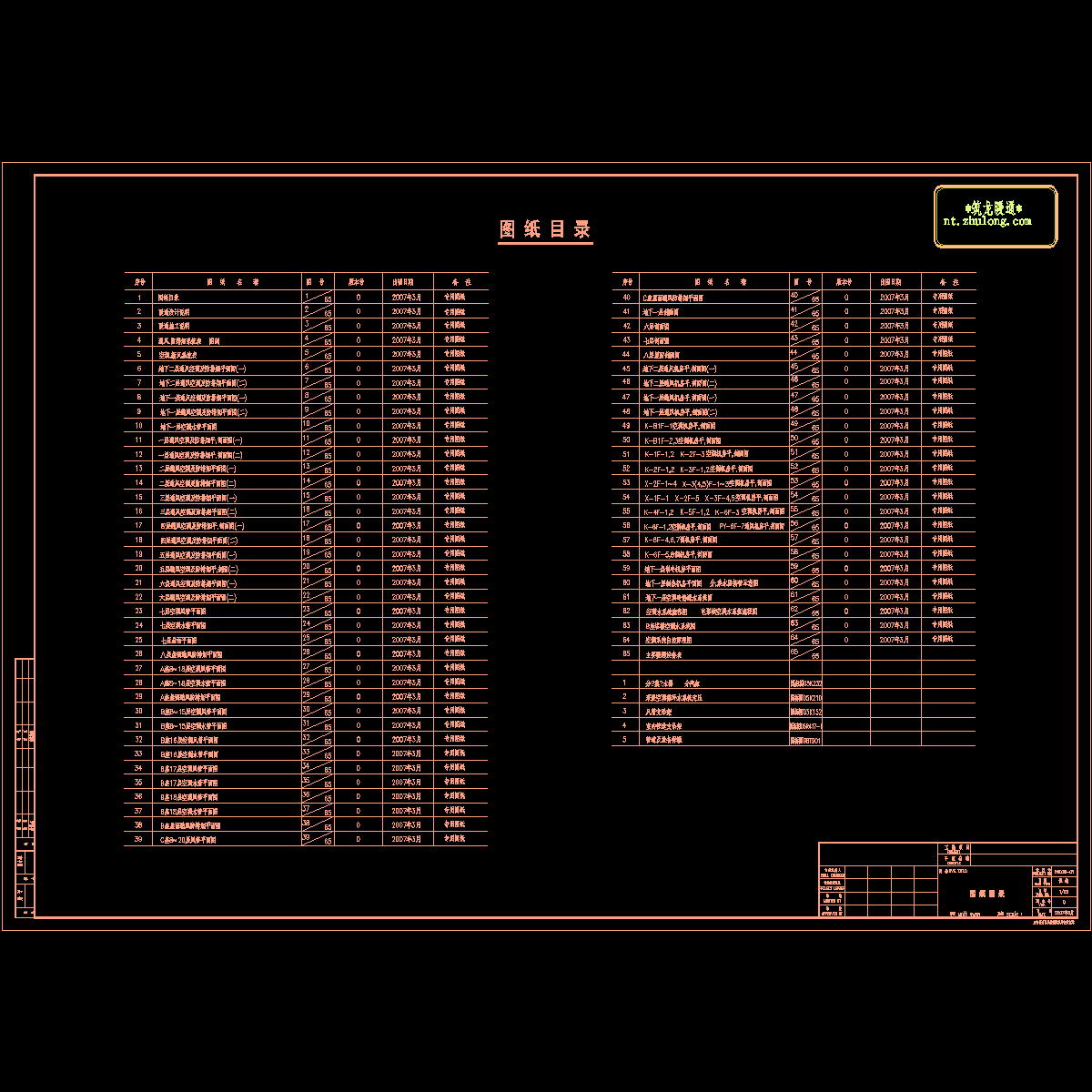

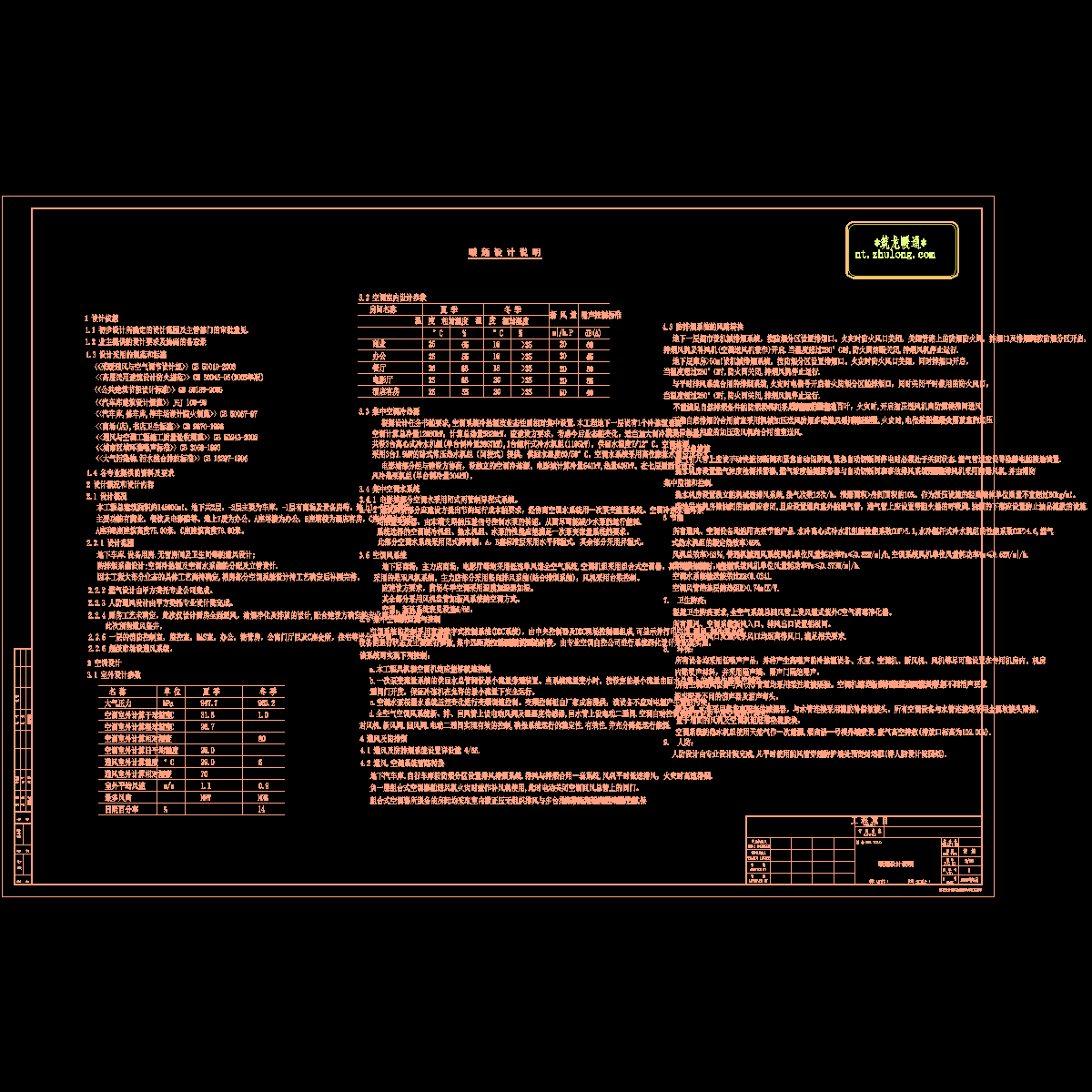

  • 暖通设计说明

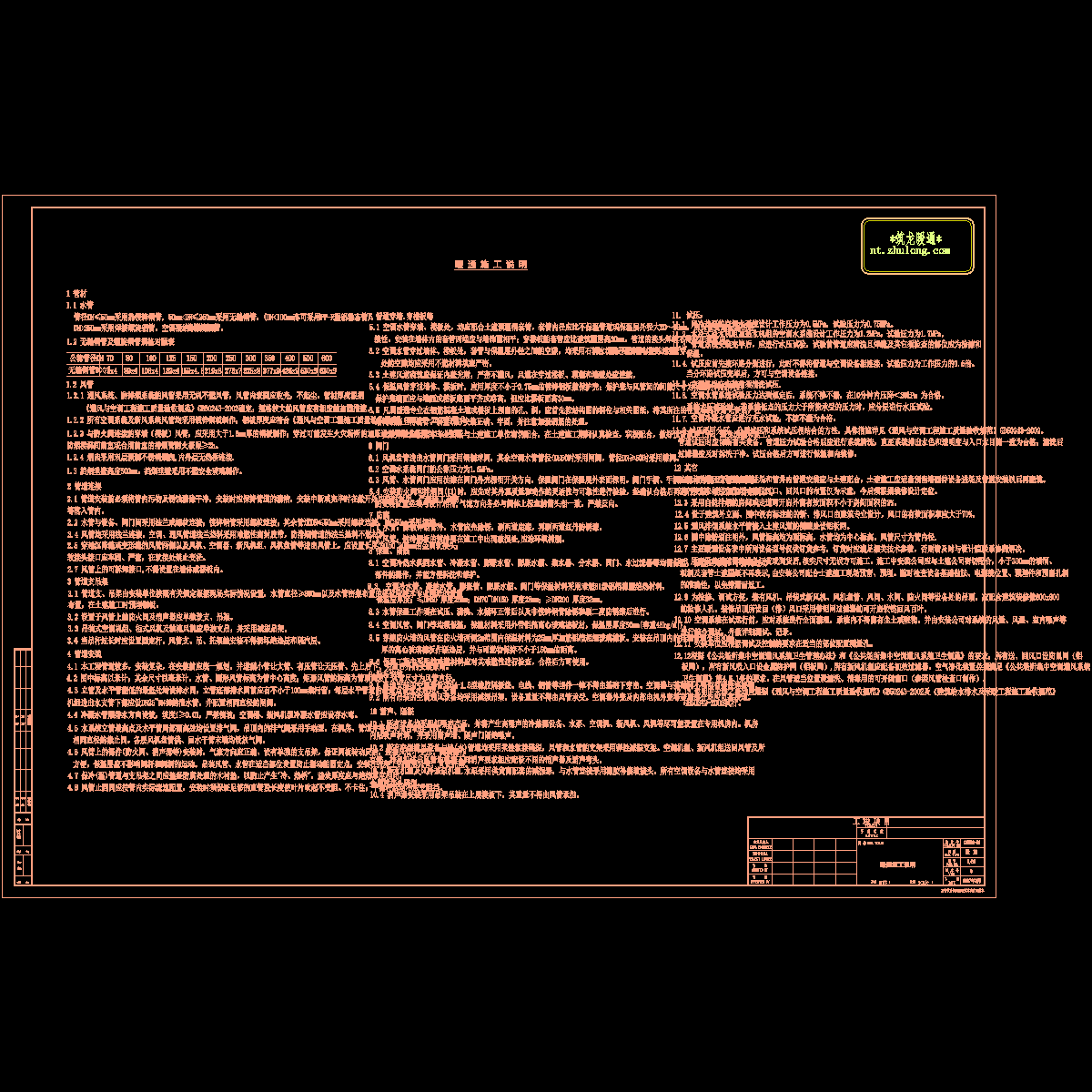

  • 暖通施工说明

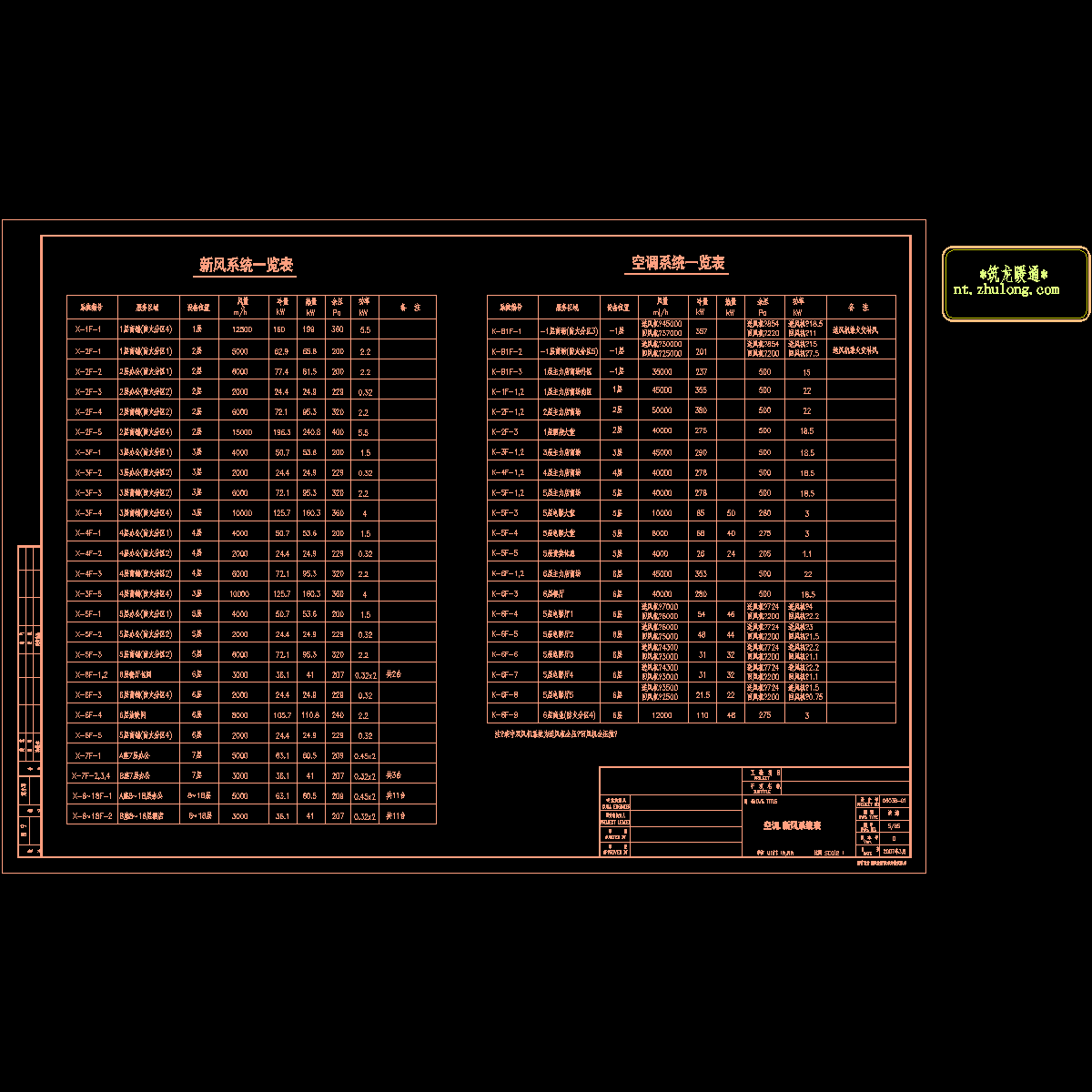

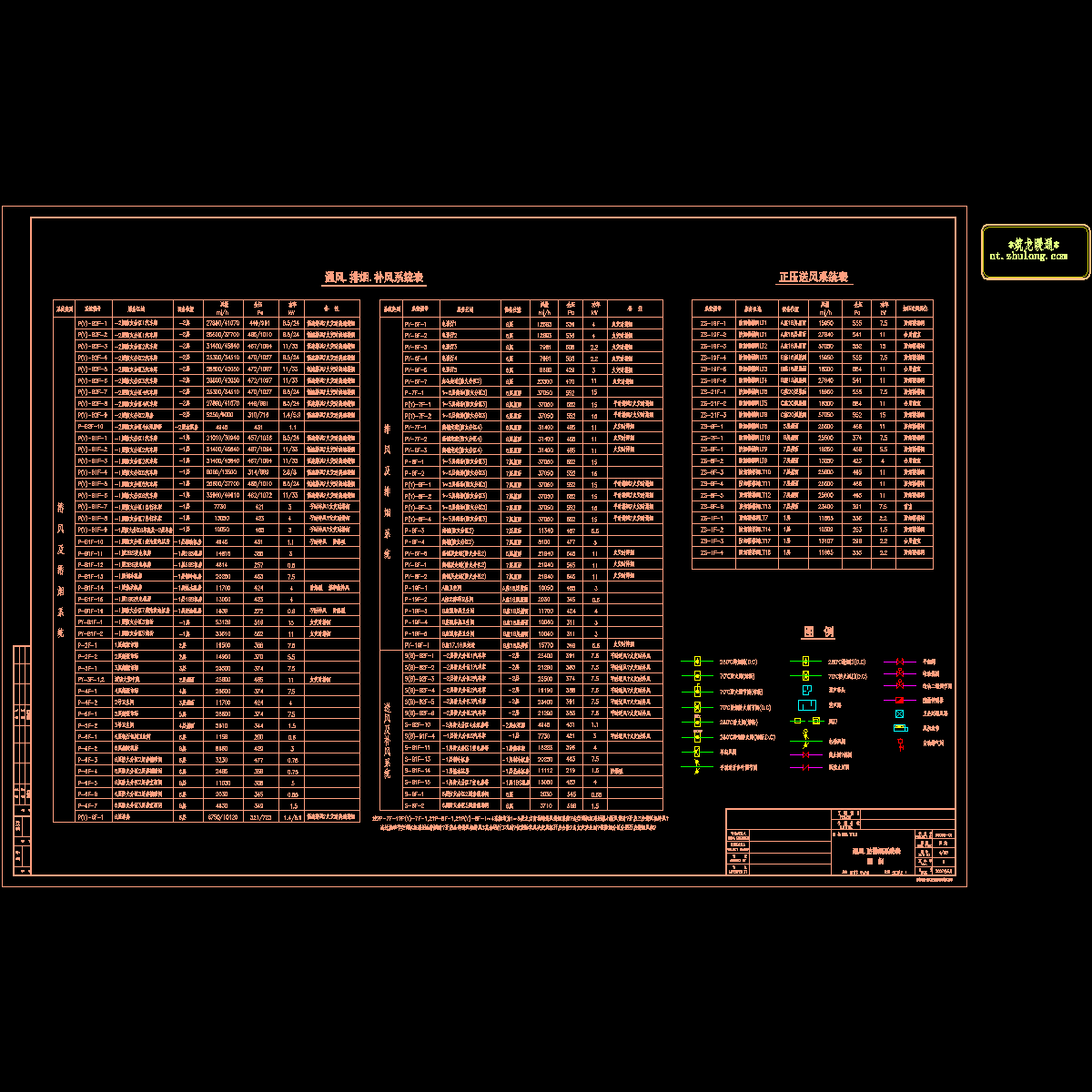

  • 系统表及图例
  • 通风空调及防排烟平面图
  • 空调水管平面图
  • 通风空调及防排烟剖面图
  • 空调风管平面图
  • 通风机房平、剖面图
  • 空调机房平、剖面图
  • 制冷机房平面图
  • 制热机房平面图
  • 分集水器接管示意图
  • 空调冷热源水系统图
  • 空调水系统流程图
  • 电影城空调水系统流程图
  • 空调系统自控原理图
  • 主要暖通设备表

附件详情

稿件为成都某城市广场综合体空调通风设计施工图纸;工程总建筑面积约145000m2。地下共2层,-2层主要为车库,-1层有商场及设备房等。地上1~6层为裙房,主要功能有商业,餐饮及电影院等。地上7层为办公。A座塔楼为办公,B座塔楼为酒店客房,C座塔楼为住宅。A座和B座建筑高度75.00米,C座建筑高度78.00米。
设计范围:地下车库、设备用房、无窗房间及卫生间等的通风设计;防排烟系统设计;空调冷热源及空调水系统的分配及立管设计;以及空调自控系统设计(裙房部分空调系统设计待工艺确定后补图完善)。

编制于近代年,图纸共65张,出自知名设计院设计。
