171011平米31层城市综合体空调通风设计施工大样图

  • 附件设计说明:有
  • 建筑类别:办公, 商业, 酒店, 娱乐, 餐饮, 其他
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:171011平方米
  • 建筑地上层数:31层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代, 近代
  • 设计内容:空调, 通风, 采暖, 防排烟, 冷热源
  • 冷热源:市政热网, 电动压缩式冷水机组
  • 空调系统:全空气系统, 空气-水系统
  • 采暖系统:热水辐射
  • 水系统:单式泵, 变流量, 双管制, 异程式
  • 送风方式:散流器送风
  • 节点大样:集分水器
  • 项目所在地:内蒙古

附件详情

  • 施工设计说明
  • 主要设备材料表
  • 图例
  • 冷热源机房工艺平面图
  • 冷热源机房设备基础平面
  • 冷热源机房剖面图
  • 空调水原理图
  • 防排烟系统图
  • 空调水系统图
  • 通风防排烟 平面图
  • 空调风平面图
  • 空调水平面图

附件详情

稿件为内蒙古鄂尔多斯某城市综合体裙房及地下室部分空调通风设计施工图纸;该项目由3栋塔楼通过4层裙房连成一座整理建筑,,总建筑面积171011.60m2,建筑高度116.10米。1-4层裙房的主要功能为商业、餐饮、洗浴、娱乐。塔楼主要为办公和酒店。
设计内容:该项目地下室及地上裙房部分全年舒适性中央空调系统设计;通风及防排烟系统设计;裙楼一层局部区域低温热水地板辐射采暖。包括锅炉房,制冷机房及换热机房工艺设计。

,图纸共32张。


空调水系统原理图

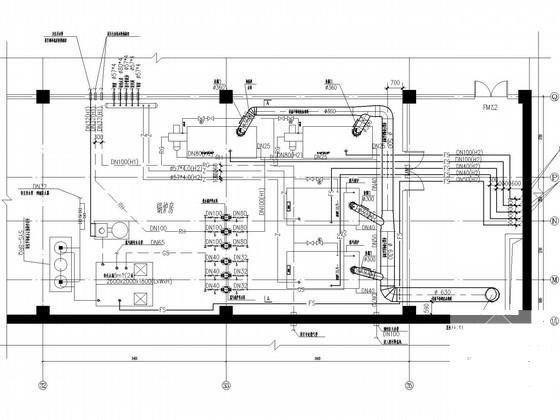

锅炉房管道布置平面图

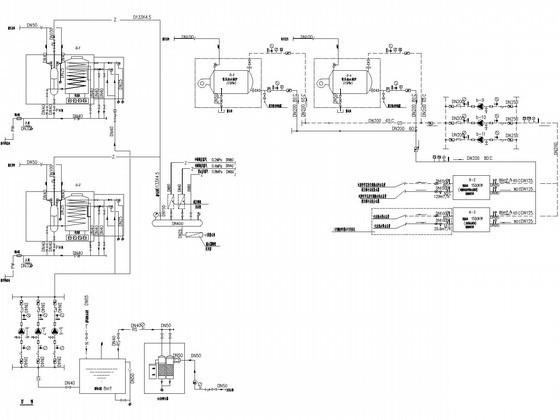

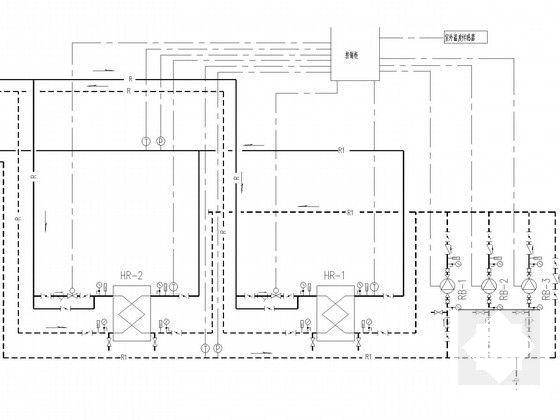

换热机组系统流程示意图

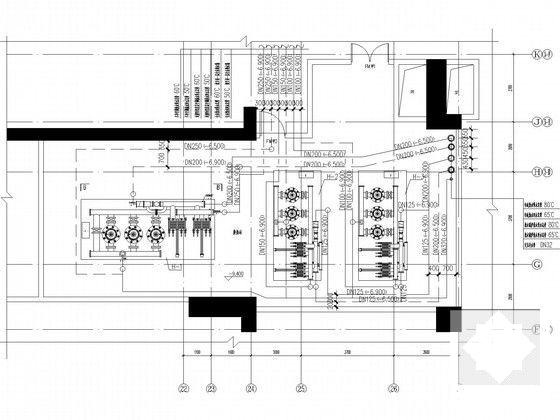

换热站管道布置平面图

集水器大样图

宴会厅上空空调平面

防排烟系统原理图

二层空调水平面图

制冷机房管道平面图

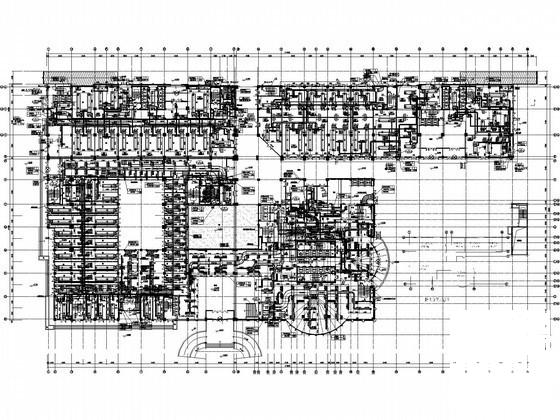

空调平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 城市综合体设计 - 1
    城市综合体设计 - 1
  • 城市综合体设计 - 2
    城市综合体设计 - 2
  • 城市综合体设计 - 3
    城市综合体设计 - 3
  • 城市综合体设计 - 4
    城市综合体设计 - 4
  • 城市综合体设计 - 5
    城市综合体设计 - 5
  • 城市综合体设计 - 6
    城市综合体设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
