城市8层委党校综合教研楼通风空调施工图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:高层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计内容:通风,机房,其它
  • 冷热源:水地源热泵
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制
  • 节点大样:集分水器

附件详情

该附件为某市委党校综合教研楼通风空调图,包括机房设计和综合教研楼空调通风设计两部分。
本机房选择满液式水源热泵机组两台。
本单体共设六个空调系统。系统R1 R1‘负担八层主体的负荷,系统R2 R2‘各负担主体东西两侧二层群房的负荷,系统R3负担首层报告厅负荷,系统R4负担地下水泵房和设备间的负荷。系统R2 R2‘的各教室与系统R3 的报告厅,采用风机盘管加新风的方式,风机盘管负担房间冷热负荷与40%的新风负荷,设置在教室内的新风换气机通过热回收负担剩余部分的新风负荷。其余各系统和房间均由风机盘管负担所有冷热负荷。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

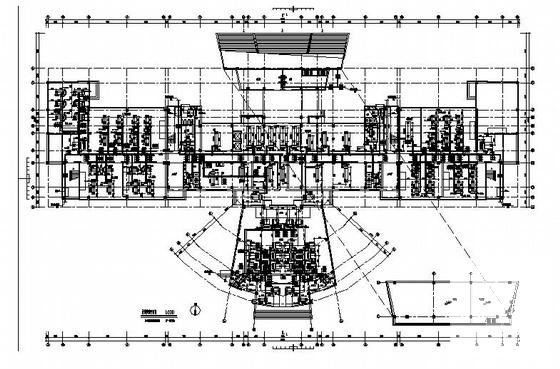

  • 党校施工图 - 1
    党校施工图 - 1

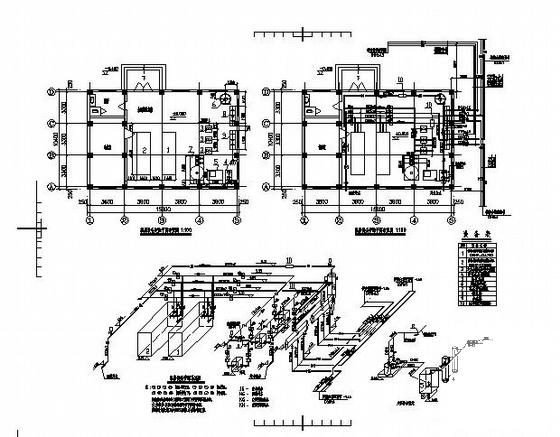

  • 党校施工图 - 2
    党校施工图 - 2

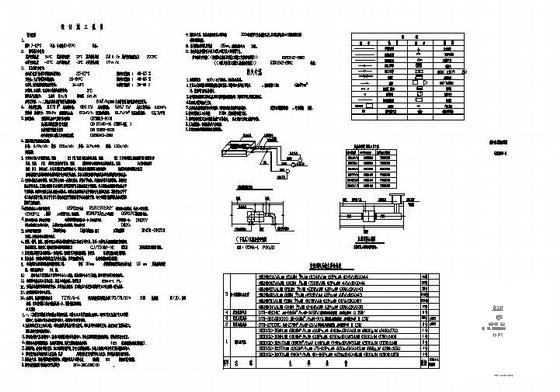

  • 党校施工图 - 3
    党校施工图 - 3

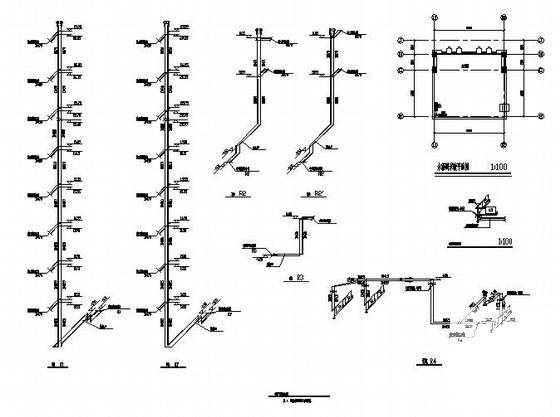

  • 党校施工图 - 4
    党校施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
