3层城市博物馆空调通风CAD施工图纸

  • 设计说明:有
  • 建筑类别:文化
  • 建筑高度:多层建筑
  • 建筑面积:9796平方米
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计内容:空调,通风
  • 空调系统:全空气系统,空气-水系统

附件详情

该项目地下一层,地上3层,地下层设有特殊文物库,其余为冷冻机房、锅炉房、变配电房及水泵房等设备专业用房;地上一至三层为博物馆内多功能展厅、基本展厅、报告厅、休息厅及办公区,其中一层四周还设有文物库房和馆内办公辅助用房;建筑高度22.8m,总建筑面积为9796平方米。馆内各展厅及中庭采用低速全空气系统,空气处理设备采用立柜式空调机组或吊装式空调机组。一层办公辅助用房采用风机盘管加新风系统,旅游商品、接待大厅及文博信息传播中心采用吊装式空调机组。

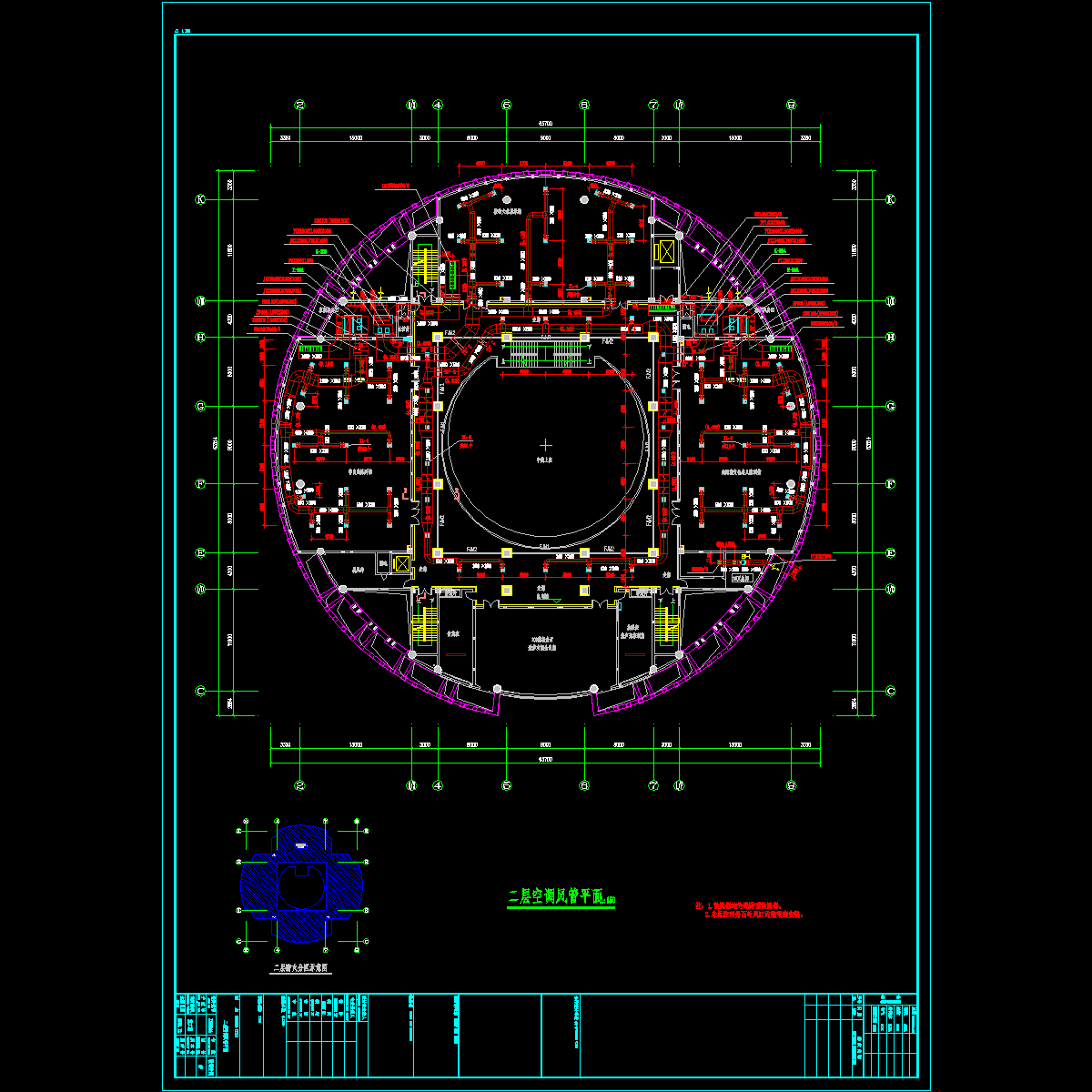

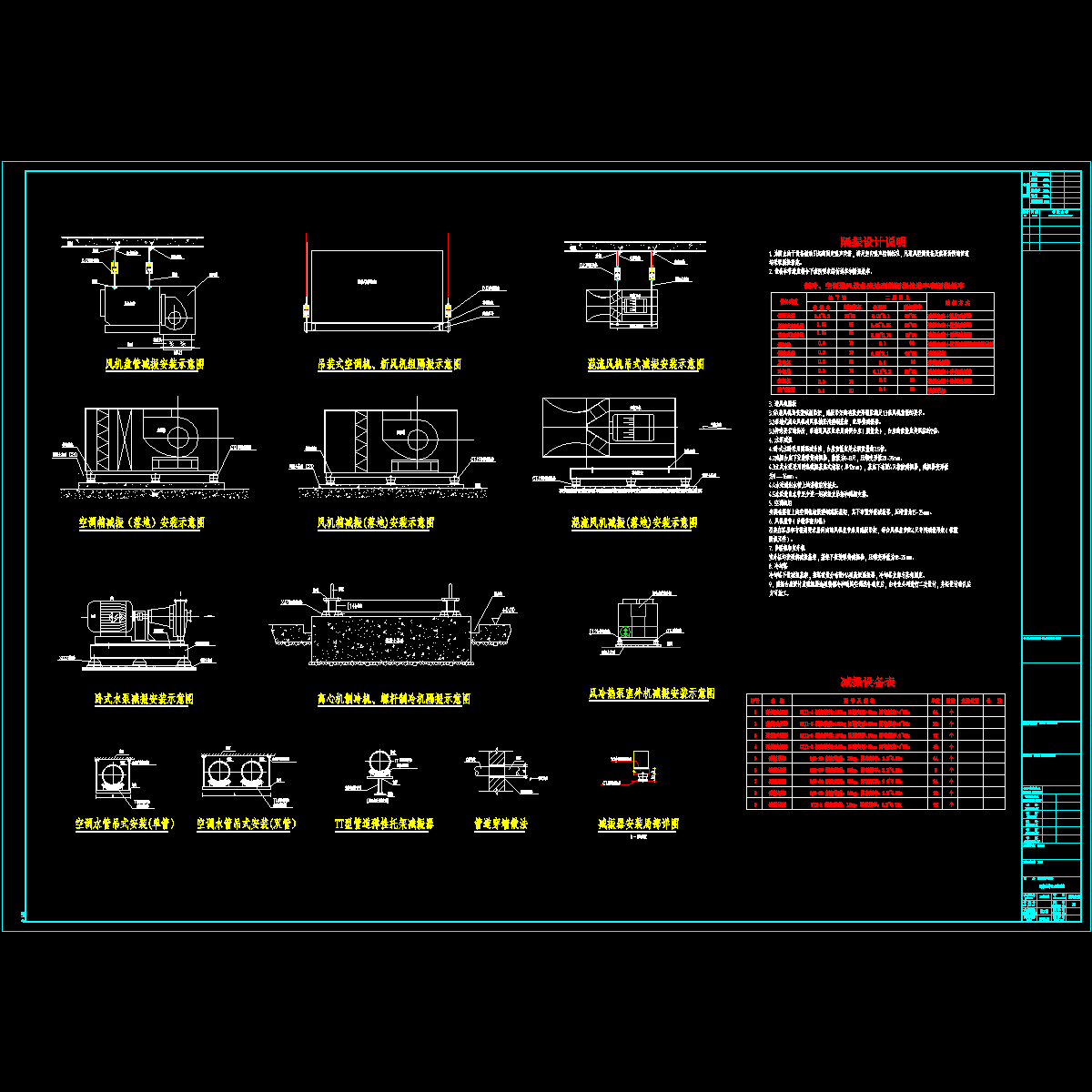

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • dy1.dwg
    dy1.dwg
  • dy2.dwg
    dy2.dwg
  • dy3.dwg
    dy3.dwg
  • f1.dwg
    f1.dwg
  • f2.dwg
    f2.dwg
  • f4.dwg
    f4.dwg
  • l1.dwg
    l1.dwg
  • l2.dwg
    l2.dwg
  • l3.dwg
    l3.dwg
  • ml.dwg
    ml.dwg
以上是部分截图,请下载附件后查看完整高清内容
