21层中铁城市综合体住宅及地库电气施工图纸平面图及系统图
-
建筑类别：住宅,商业
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：239183.90平方米
-
建筑地上层数：21层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
地下室用途：车库,设备用房
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目所在地：贵州
该附件为中铁丨贵州城市综合体住宅塔楼及地库
电气施工图
，设计范围包括：
1).0.38/0.22kV配电系统;
2).建筑物防雷、接地系统及安全措施;
3).火灾自动报警系统的设计;
4).公共区域照明系统;
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

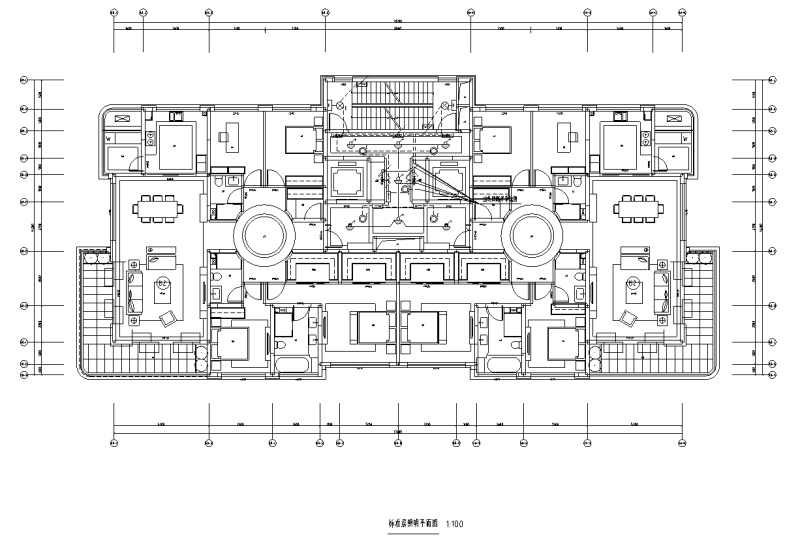

标准层照明平面图 -

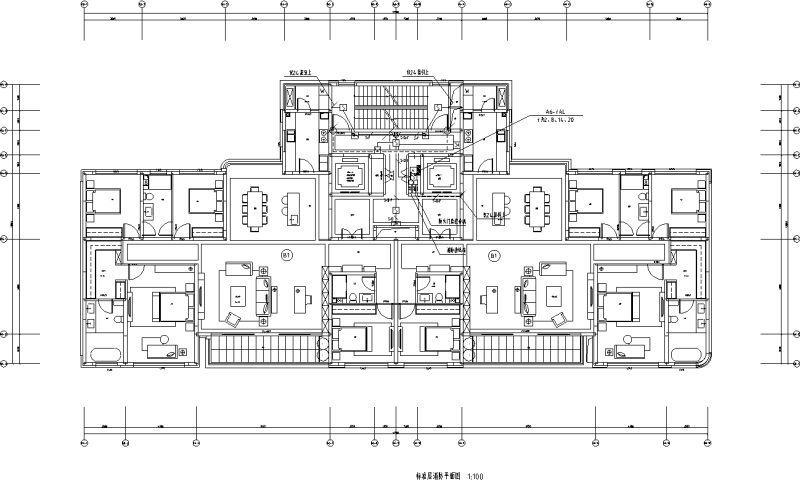

消防平面图 -

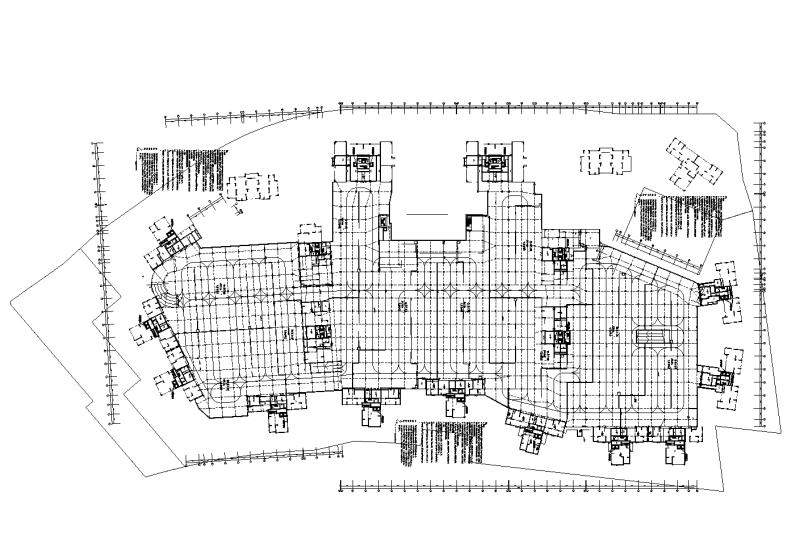

地库基础接地平面图 -

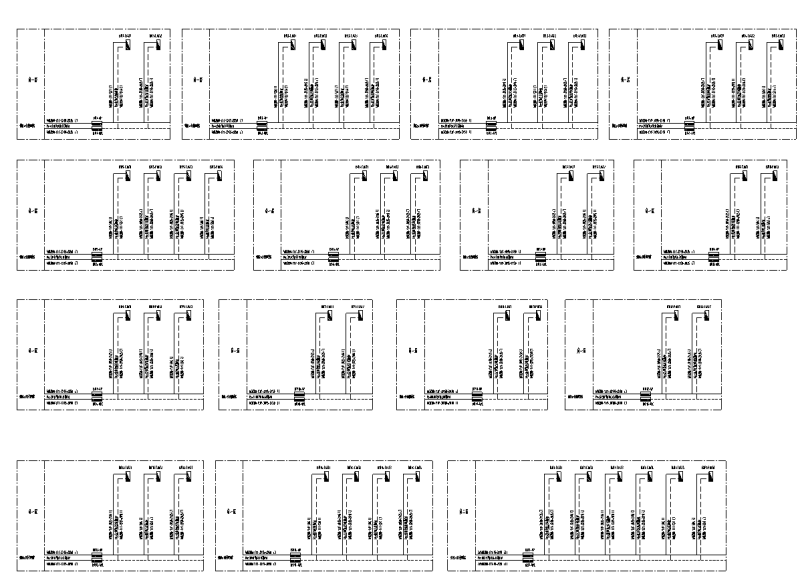

干线系统图 -

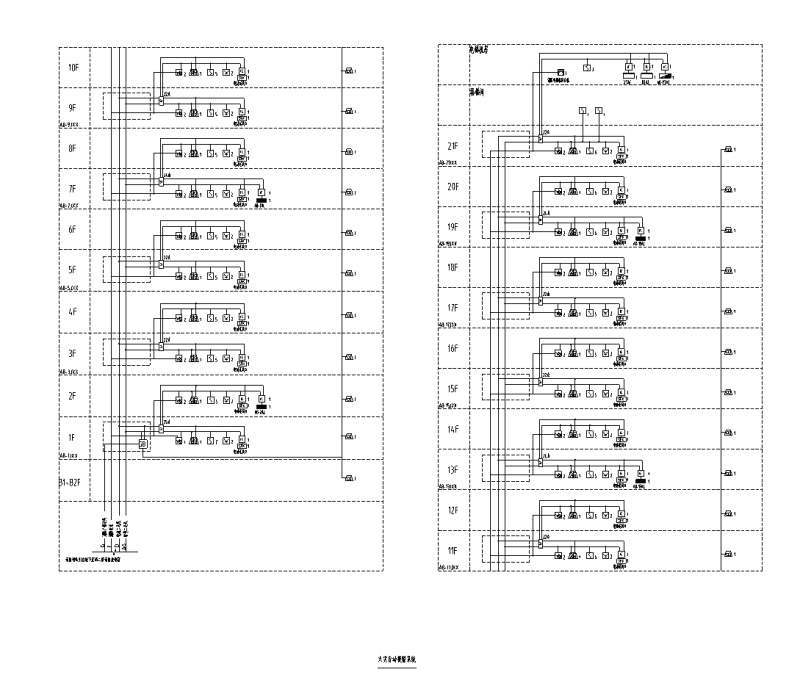

火灾自动报警系统图 -
配电箱系统图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：16.72 MB
- 收藏次数：0
-
文件名称：
附件-996559769958979660.rar
