31层城市综合体之住宅楼项目电气图纸（户型大样）

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：28337平方米
建筑地上层数：31层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：80张
设计年代：近代
地下室用途：车库,设备用房,其它
节点大样：其它
负荷等级：二级
防雷等级：第三类
火灾保护分级：一级
接地方式：TN-C-S
项目所在地：江苏
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
弱电设计：火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统,呼应信号及信息显示,其它

附件详情

1、电气设计说明
2、竖向干线系统图
3、配电系统图
4、火灾报警系统图
5、通信(管道)系统图
6、楼宇访客对讲及安全防范(管道)系统图
7、有线电视(管道)系统图
8、户型强弱电详图
9、强弱电井详图
10、电力平面图
11、照明平面图
12、强电平面图
13、机房层强电平面图
14、火灾报警平面图
15、弱电平面图
16、机房层弱电平面图
17、屋顶防雷平面图
18、基础接地平面图

附件详情

该附件是城市综合体之住宅项目全套电气图纸（户型大样），总共80张。
项目总建筑设计面积：125万平方米。该项目地下一层，为自行车库及设备用房；地上三十一层，一层、二层为商铺，三层至三十一层为住宅，每层层高3.0米；屋顶设有电梯机房；建筑主体高度97.2米，总建筑面积为28337平方米。建筑设计结构形式为剪力墙结构，现浇混凝土楼板。该项目属于一类普通高层建筑。
设计范围：供配电系统、照明系统、防雷及接地系统、电气消防系统、通信系统、楼宇对讲系统、有线电视系统、电气节能等。

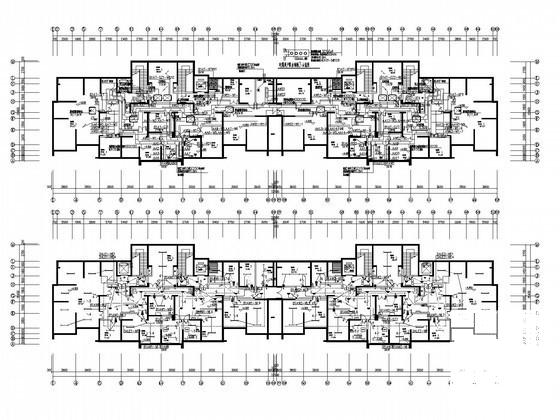

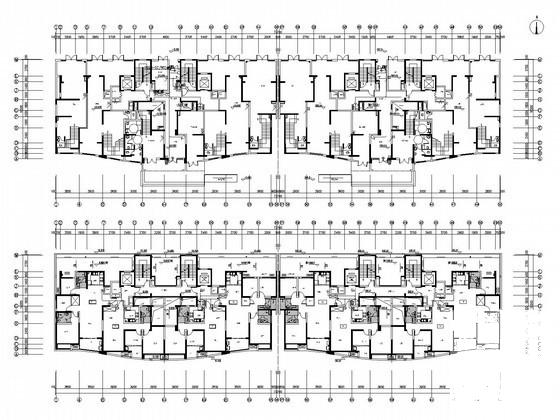

弱电平面图

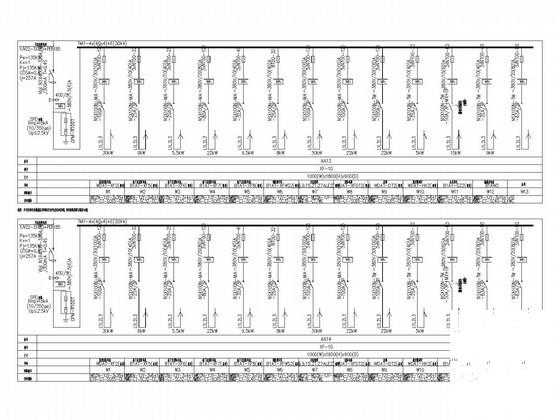

配电系统图

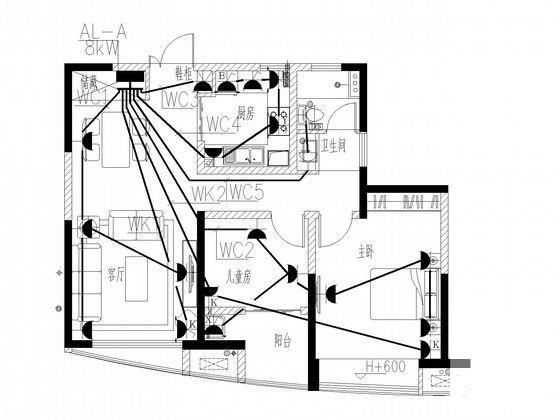

A1户型插座详图

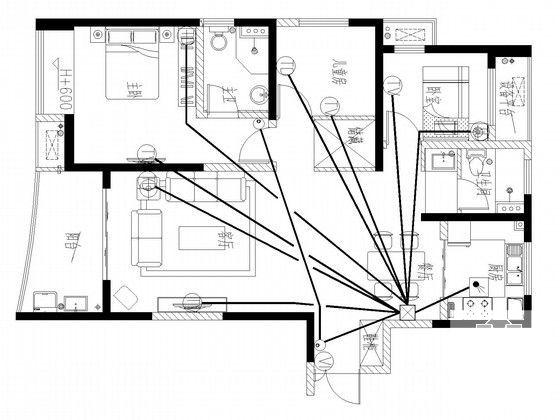

B1户型5~31F弱电详图

B2户型照明详图

竖向干线系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
