人才公寓地下室暖通施工大样图cad平面图
-
设计详细说明：有
-
建筑类别：住宅
-
建筑高度类型：单层建筑
-
建筑设计面积：4516.37平方米
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
项目所在地：江苏
1、项目概要：该项目为
江苏省人才公寓地下室
暖通施工图
2020
，属Ⅱ类汽车库，总建筑面积为4516.37平方米（不含人防区域）。地下室耐火等级为一级，普通地下汽车库共分为1个防火分区，消防水池和泵房为一单独防火分区。
2、设计范围：该资料内容包括普通地下汽车库及设备房的通风、防排烟系统。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

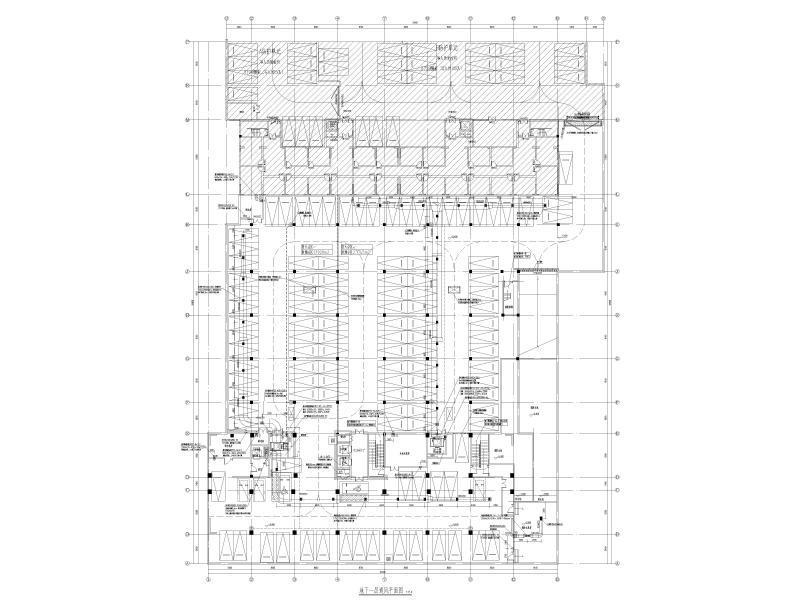

地下一层通风平面图 -

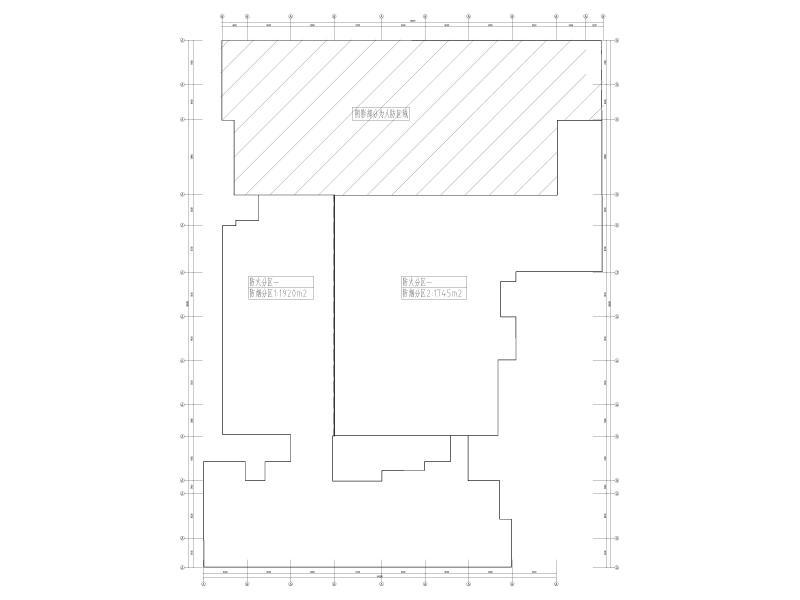

防火分区、防烟分区示意图 -

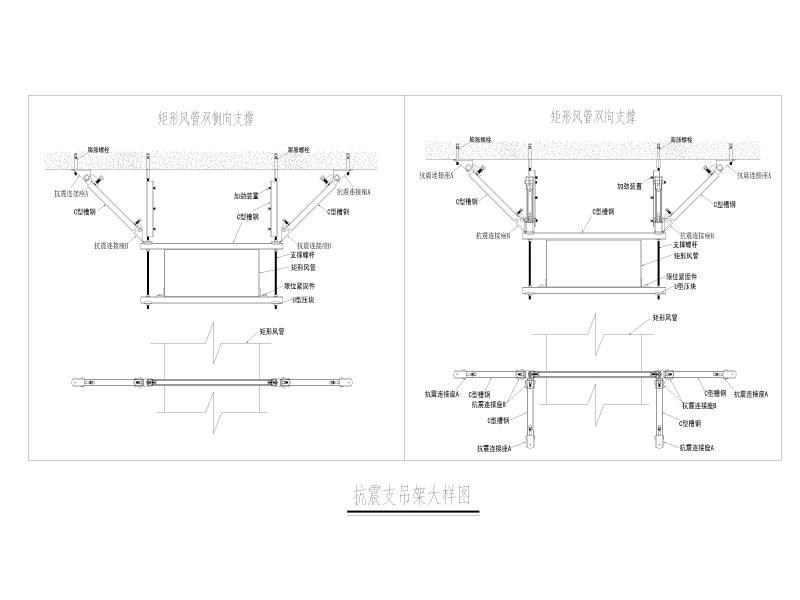

抗震支吊架大样图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：3.08 MB
- 收藏次数：0
-
文件名称：
附件-996860897555089865.dwg
