杨凌示范区人才公寓18层住宅楼暖通CAD施工图纸

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 建筑面积:27229.21平方米
  • 地上层数:十八层
  • 地下层数:一层
  • 设计内容:通风,采暖,防排烟,人防
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 项目地址:陕西
本建筑为杨凌示范区房地产开发有限公司杨凌人才公寓1#住宅楼,属二类高层建筑。地下一层,地上十八层。地下一层平时为储藏室战时为核六级、常六级甲等二类人员掩蔽所,地上一至十八层均为住宅。总建筑面积 :27229.21 平方米 主楼建筑高度53.7m(室外地面到屋面面层)。
设计内容:
全楼通风、防排烟系统设计;采暖系统设计;节能设计;战时人防通风系统设计。
采暖热源:
根据业主要求,本项目住宅均采用集中供热的供暖系统,热源由市政热力提供,经设于地下车库的1#换热站统一供给。住宅采暖供回水温度为80~60℃。
采暖系统形式:
小区住宅采暖系统分为高、低两个区,高区为十四层~十八层,低区为一层~十三层。采暖系统高、低区定压由换热站统一保证,以满足系统安全运行。各热力单元立管系统采用下供下回双立管异程式,设置于管井内。户内系统采用下供下回水平双管同程式。
采暖方式及室温控制:
本项目设计为散热器采暖方式,每组散热器供水支管上均安装有高阻两通恒温控制阀。
采暖系统计量方式:
每个热力单元均在地下一层设有热计量间,计量间内均设有系统调压和热计量装置,装置参见陕09N1(P23);户用计量装置均设于各层管井内,安装详见管井详图和参见陕09N1(P38、39)。
地下一层通风、防排烟平面图
一层采暖、通风平面图
人防防护单元进、排风口部平面放大图
系统图
采暖管井详图
人防详图
缩略图
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

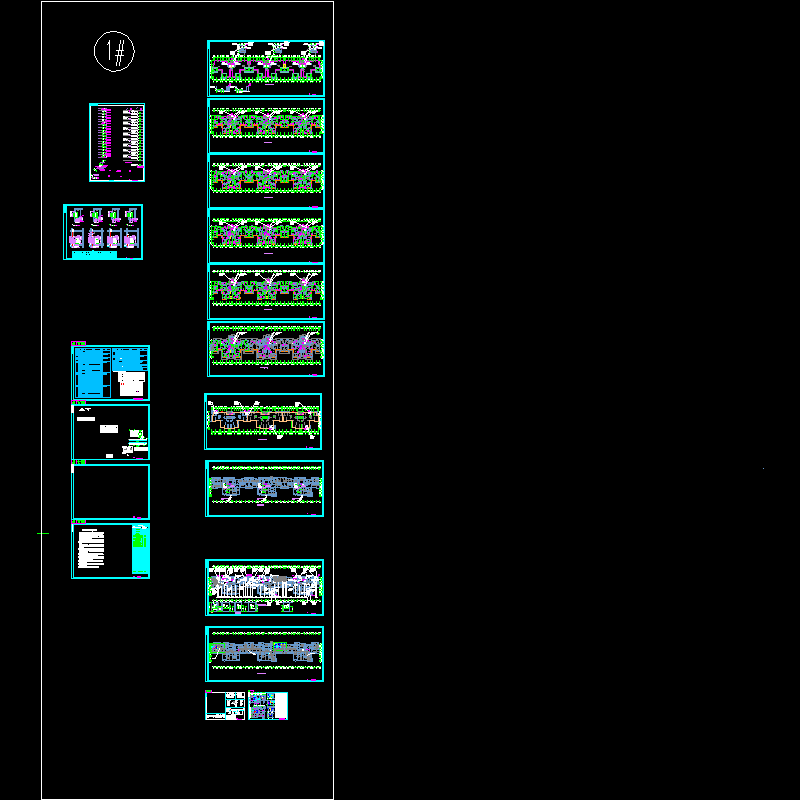

  • 杨凌示范区人才公寓18层住宅楼暖通CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
