金沙江水电站导流明渠施工图纸68张cad图

题目:金沙江银江水电站导流明渠施工图纸共68张
格式:CAD格式,可修改
一、项目概要
本项目控制流域面积25.98万km2,多年平均流量1870 m3/s,年径流量590亿m3。银江水电站正常蓄水位998.5m,校核洪水位为1004.92m,总库容5900万m3,为径流式电站。电站装机容量390MW,最大坝高73m,多年平均发电量为 15.69/18.34亿kW·h(不考虑龙盘/考虑龙盘)。
水电站右岸导流明渠轴线总长约 1115m,明渠底板设计高程970m、宽43.0m,进口与主河床夹角约 35°,出口与主河床夹角约40°。坝轴线至下游倪家沟长550m 的明渠段开挖坡高较大,高程 1008处宽21m的 214 省道分两段,以下坡高38m,以上坡高21m~70m;进出口开挖边坡高度较小,一般20m~45m。
二、目录
1.施工总布置图左岸施工布置图 2.右岸明渠施工道路布置图(1、2、3、4、5)
3.明渠施工风水电布置图(1、2、3、4) 4.试验养护室结构样式图
5.机械修理厂结构布置图 6.钢筋加工场布置图
7.模板加工场平面布置图 8.综合仓库轻型钢结构库房布置图
9.施工围挡示意图 10.水电站导流一期围
11.堰填筑分区平面布置图 12.水电站导流一期围
13. 68 张施工图纸具体见最后一张图
......
相关图片
以下是附件的其中一部分截图,共11张,您也可以 搜索 更多您想要的资源

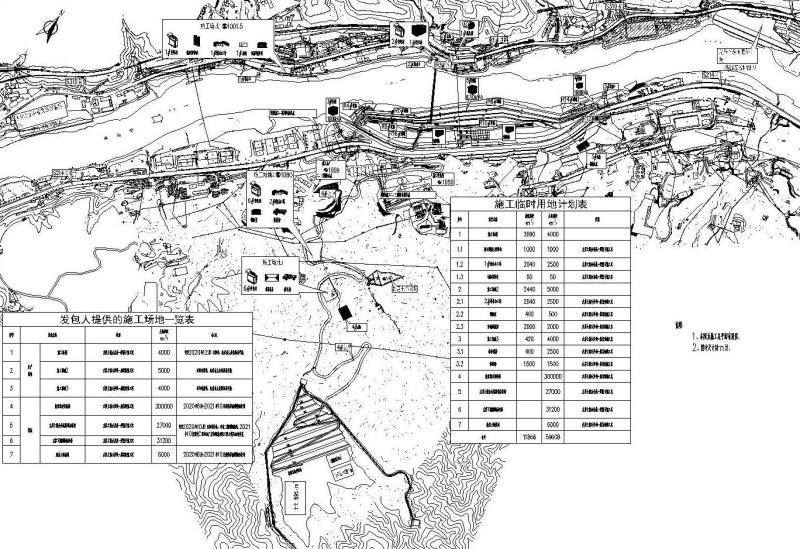

  • 施工总布置图
    施工总布置图
  • 左岸施工布置图
    左岸施工布置图

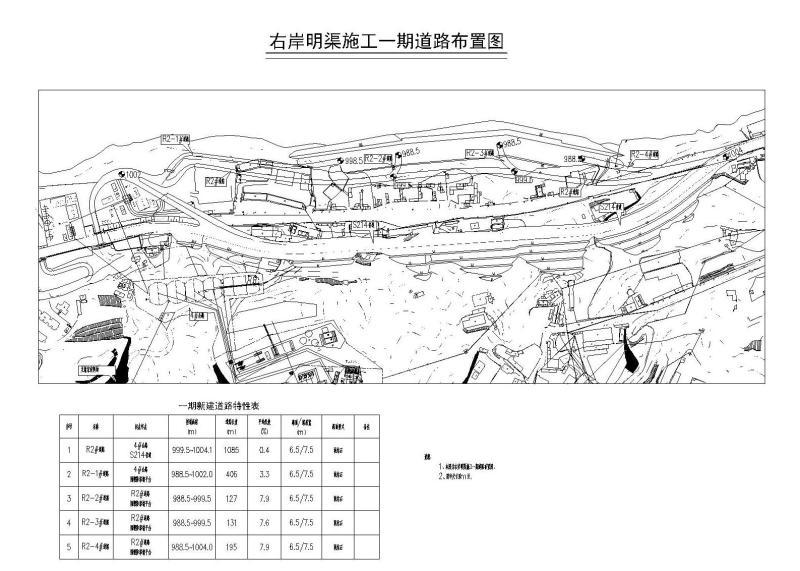

  • 右岸明渠施工道路布置图
    右岸明渠施工道路布置图

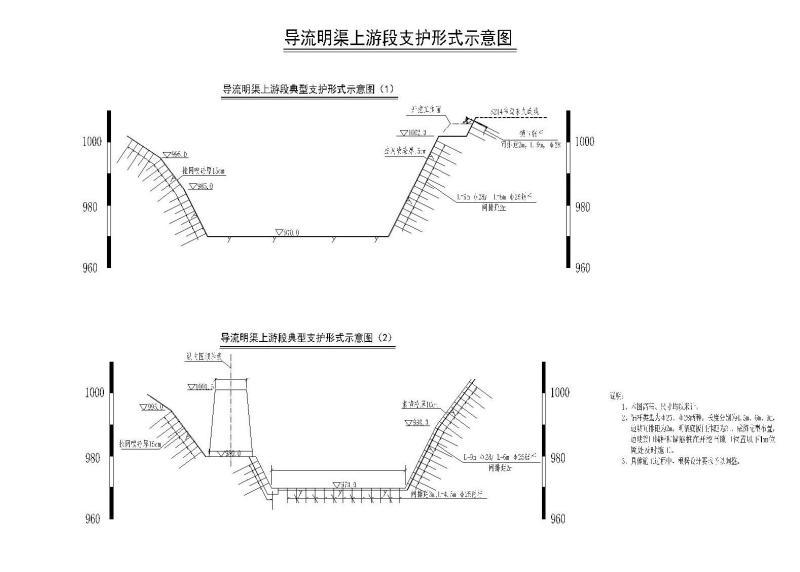

  • 导流明渠上游段支护形式示意图
    导流明渠上游段支护形式示意图

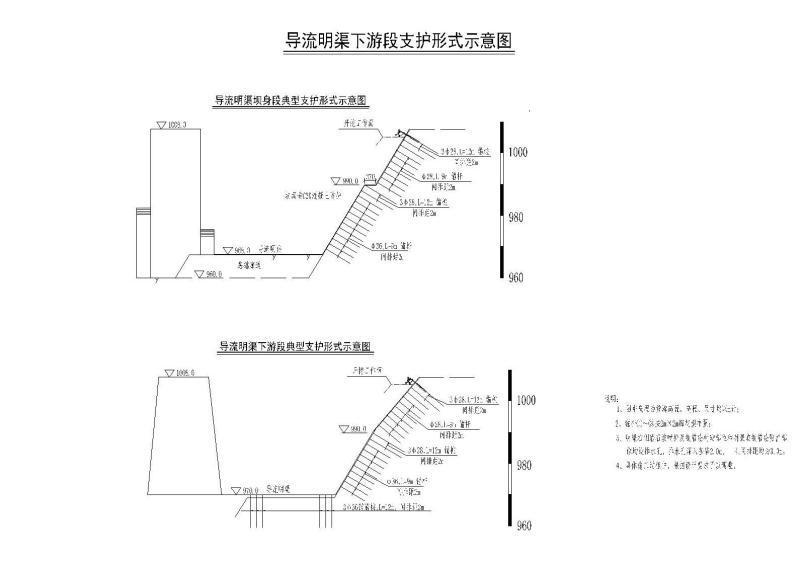

  • 导流明渠下游段支护形式示意图
    导流明渠下游段支护形式示意图
  • 钢筋加工场布置图
    钢筋加工场布置图
  • 模板加工场平面布置图
    模板加工场平面布置图
  • 施工围挡示意图
    施工围挡示意图
  • 综合仓库轻型钢结构库房布置图
    综合仓库轻型钢结构库房布置图
  • 水电站导流明渠CⅡ标段(A3纸-双代号)
    水电站导流明渠CⅡ标段(A3纸-双代号)
  • 目录
    目录
以上是部分截图,请下载附件后查看完整高清内容
