国内高层钢结构办公楼施工组织设计(结构长城杯),节点详图

  • 钢建筑设计结构形式:钢结构
  • 钢结构层数:高层
  • 钢结构施工部位:主体
  • 钢结构焊接连接方法:高强螺栓连接
  • 钢结构安装方法:高空散装法,单件吊装法
  • 钢结构焊缝探伤:超声波,磁粉探伤
  • 钢结构涂装材料:防火涂料、防腐涂料
  • 钢结构施工重点、难点:如此大的工程量和现场多方面条件的限制,工期是该项目最大的难点
  • 钢结构施工主要机具:钢丝绳、锯床、电焊机、方钻、球加工专用机、外圆磨床、塔吊、
  • 钢结构施工节点详图、示意图:10张以上
  • 钢结构施工 进度计划 :无
  • 钢结构施工 方案编制 时间:近代

附件详情

  • 目 录
  • 第一章 编制依据及说明 3
  • 1.编制依据 3
  • 2.编制说明 4
  • 第二章 项目概要 4
  • 1.工程简介: 4
  • 2.结构概况: 5
  • 第三章 工程主要难点分析 5
  • 第四章 施工组织部署 6
  • 1.施工目标部署 6
  • 2.项目组织机构部署 6
  • 3.劳动力投入保障 8
  • 4.原材料供应保障 10
  • 5.机械设备投入保障 10
  • 6.技术难点对策 17
  • 7.施工总平面布置 18
  • 8.施工进度计划 19
  • 第五章 钢结构制作加工方案 19
  • 1.钢结构施工详图深化设计 19
  • 2.材料管理的控制 22
  • 3.工艺评定及试验 24
  • 4.施工项目管理与组织说明 30
  • 5.加工准备 33
  • 6.加工制作工艺 34
  • 第六章 钢构件运输 66
  • 1.构件特点 66
  • 2.运输线路 66
  • 3.拟选用车辆 66
  • 4.钢构件成品、半成品保护措施 66
  • 5.运输进度安排 69
  • 6.运输安全保证措施 69
  • 7.运输质量保证措施 71
  • 第七章 钢结构安装方案 73
  • 1.施工准备 73
  • 2.安装方法 74
  • 3.高强度螺栓施工工艺 89
  • 4.多层钢框架结构现场焊接技术及措施 93
  • 5.栓钉焊接工艺 100
  • 6.防火涂料施工 102
  • 第八章 冬、雨期施工措施 103
  • 1.雨期施工措施: 103
  • 2.冬期施工措施: 104
  • 第九章 施工进度计划及保证工期措施 106
  • 1.工期保证措施 106
  • 2.施工进度计划 111
  • 第十章 质量保证体系及措施 111
  • 1.质量保证体系 111
  • 2.检验流程 112
  • 3.质量保证措施 112
  • 4.质量保证措施的控制项目及重点控制内容 117
  • 5.主要分项工程质量主要控制点 118
  • 第十一章 安全生产、环保、文明施工管理措施 118
  • 1.安全生产管理措施 118
  • 2.文明施工管理措施 121
  • 3.环境保护措施 128
  • 第十二章 紧急情况处理措施及预案 129
  • 1.指挥领导小组 129
  • 2.应急小组的职责和工作制度 129
  • 3.应急“预案”措施及程序 129
  • 第十三章 与业主、监理、设计、总包的配合 130
  • 第十四章 工程服务承诺 131
  • 附图表

附件详情

该项目地上部分为全钢框架结构,地下部分为钢筋混凝土结构,一层框架梁为钢骨混凝土梁。钢构件主要截面形式:钢柱为劲性十字柱和焊接箱型柱,钢梁为焊接H型钢和热轧H型钢,柱间支撑为焊接箱型。结构总用钢量约为4150t。 工程主要难点分析: 鉴于业主方的工期要求(钢结构工程总工期100日历天),面对该项目如此大的工程量和现场多方面条件的限制,工期是该项目最大的难点。如何在有限的时间内精心周密部署安排,组织施工,确保工程按期保质保量完成,是该项目重中之重。围绕工期,我们对该项目施工中的主要技术难点进行了分析,具体如下: 1.工程量大:由于该项目钢构件数量多,结构总用钢量为4150多吨,另外工程承包范围中还包含高强螺栓(共160415套)安装及栓钉(共135080枚)焊接等多项施工内容。 2.由于该项目所处的位置为闹市区,建筑物和人群都比较密集,同时构件运输又受到交通限制,运输和构件卸车也只能在夜间进行,加大了工程施工的难度,也容易引发安全事故。
3.现场施工场地狭小,多专业交叉施工,钢结构专业需要与其他专业协调配合,解决作业面交叉、场内水平与垂直运输、构件堆放、施工用水用电、施工机械使用(主要是与土建共用塔吊)、安全防护、施工工序衔接等多方面的问题。
4.首节钢柱在安装的时候,钢柱与钢柱之间无钢梁连接定位,如何确保钢柱的安装精度,是难点之一。
5.钢框架安装中的测量与校正,是施工中的关键工序,须分区同时施工,整体控制测量精度。首先要选好测量主控制轴线网,基准点竖向投递精确,分段控制垂直精度及仔细放线施工,安排好安装与焊接的顺序跟踪测量。
6.要控制好焊接中的收缩与变形对钢柱垂直度的影响,必须严格执行焊接工艺,施焊顺序。跟踪测量,及时反馈信息,掌握收缩变形规律,制定纠偏方案与措施,指导施工。减少拘束变施放焊接应力。防止冷裂纹的发生。所以采用预检、预留、预控跟踪检查的方法施工。
7.A、B段钢结构由于建筑物高度不是很高(A段建筑物高度32.400m、B段建筑物高度14.200m),施工难度并不大。而C段建筑物高度为76.400m,随着构件安装高度的增加,需要进行升塔及塔身加固,措施繁琐。
8.高强螺栓安装数量多(共160415套),钢构件制孔精度必须符合施工规范规程的要求,除厂内验收外,关键部位必须预检,确保高强螺栓的顺利安装。
9.高空钢结构焊接:高空钢结构焊接是该项目的关键工序,高空气流影响、焊接的层间温度、构件接头的预热和后热等关键环节是施工控制的重点。
10.高空钢结构施工的安全防护:高空钢结构施工中螺栓、栓钉、连接板等小型构件和各种手持工具多易发生的坠落,构成安全事故。
..............
本文是一篇有关多层钢结构施工的 施工组织设计 ,内容包括:钢结构制作、运输、安装方案。全文约6.7万字,共132页。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

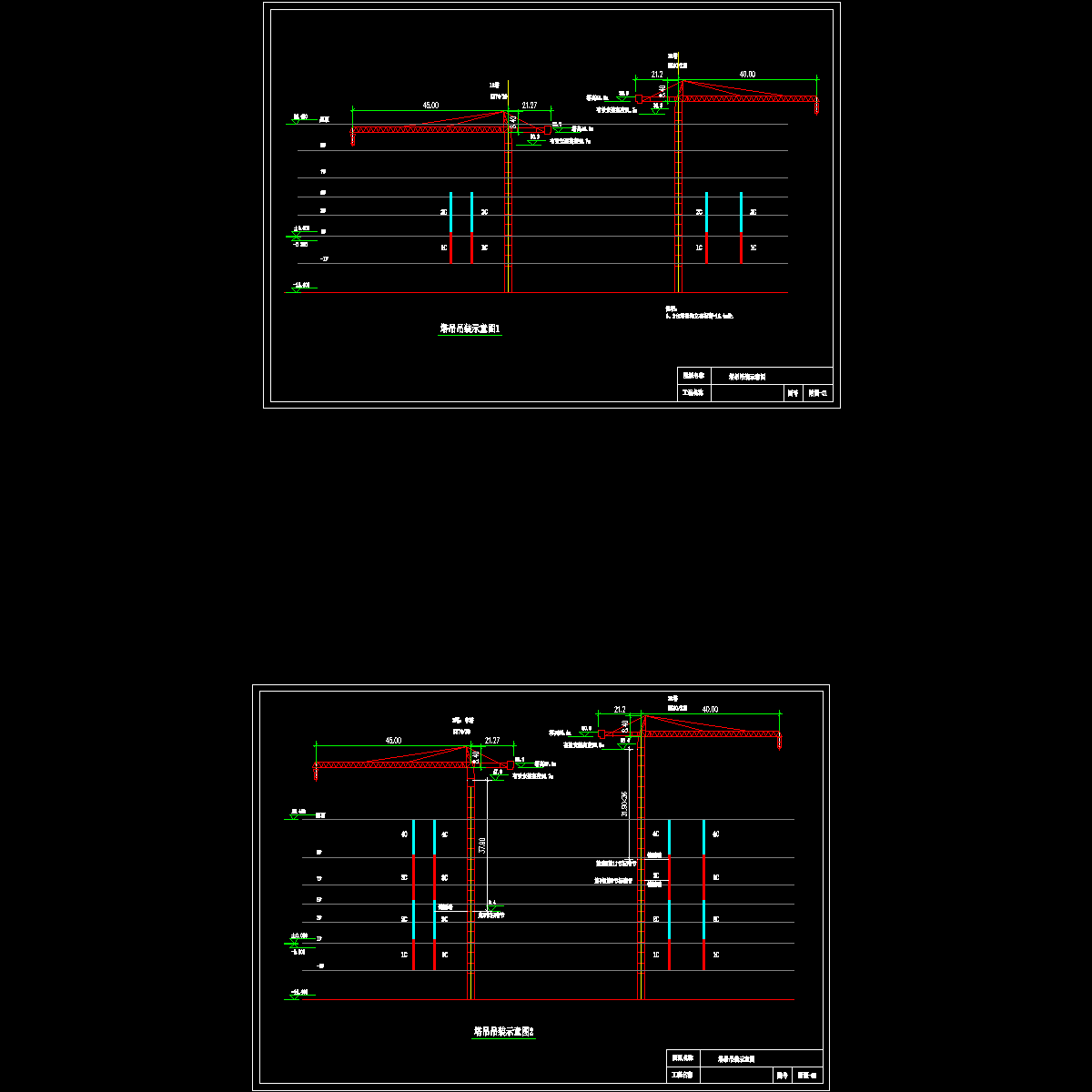

  • 国内高层钢结构办公楼施工组织设计(结构长城杯),节点详图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
