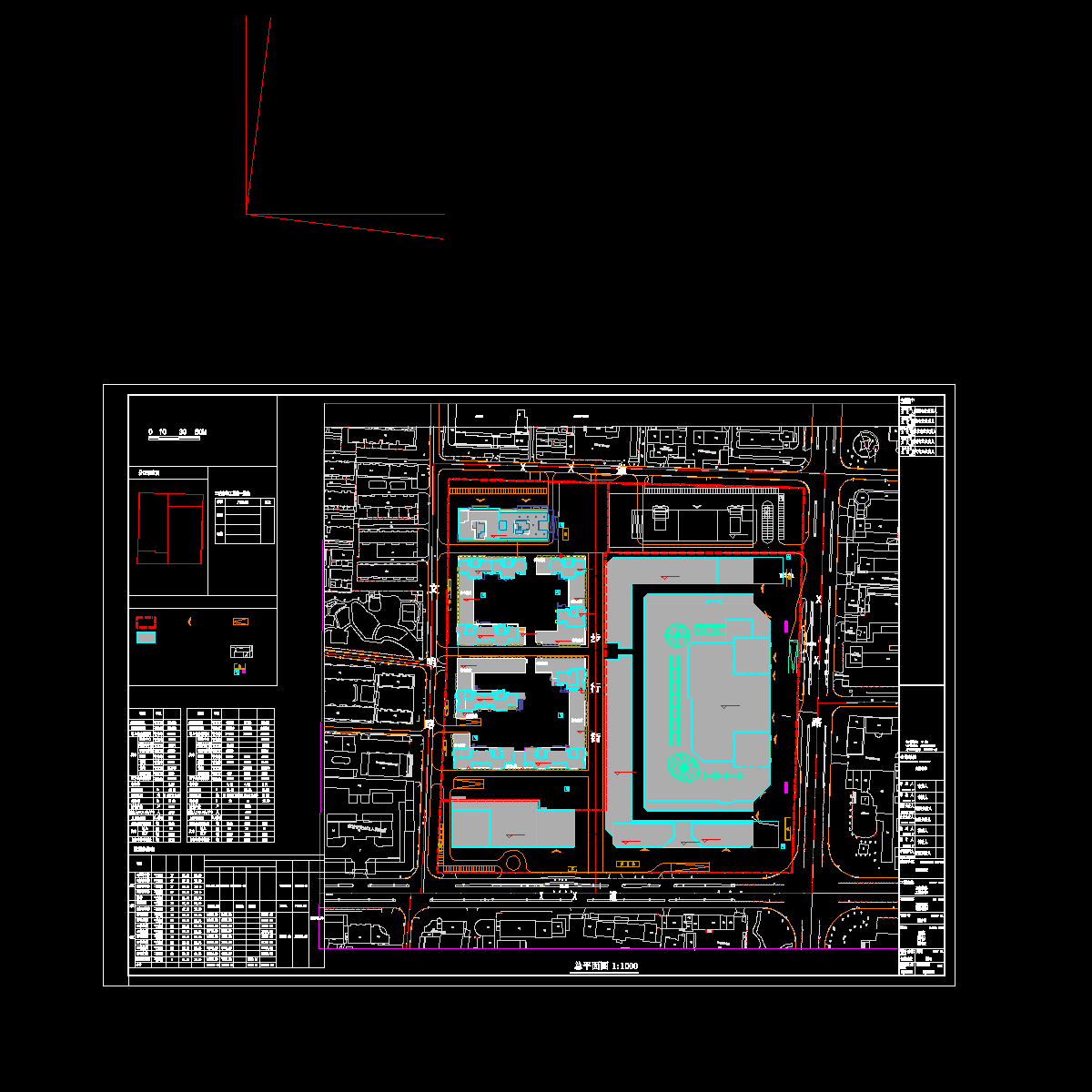

商业广场外架施工方案,平面布置图

附件详情

建筑面积:64.1万平方米地上建筑面积:48.5万平方米地下建筑面积:15.6万平方米;建筑类别:含商业综合体、酒店、5A 写字楼、室外商业街、住宅及底商，分为A、B、C区。 脚手架方案的选择：依据该项目的结构特点，1#～8#楼均从地上2层顶开始16层一挑设置工字钢悬挑脚手架，9#商务酒店为8层，与4层酒楼相连，故从首层顶板开始悬挑，7层一挑设置工字钢悬挑脚手架；A座酒店、酒店裙房及B座甲级写字楼均从1层顶板开始分段分层设工字钢挑架,进入塔楼构造后A座酒店从设备层顶开始进行悬挑，工字钢8层悬挑一次，B座酒店从6层顶进行悬挑，东、北、南三个立面工字钢6层悬挑一次，西立面结构挑板长度随着楼层的升高成比例缩小，工字钢4层一悬挑；CD座写字楼从地上3层顶板开始进行悬挑设置工字钢悬挑脚手架，工字钢9层悬挑一次；EF座写字楼从地上首层进行悬挑，6层悬挑一次后进入塔楼，塔楼工字钢12层一挑。二层裙房部位及底商均搭设采用钢管挑架，待肥槽回填土后改为落地架。 架体下部采用16b工字钢挑梁，工字钢的长度根据结构变化而不同，多数为4000mm长，工字钢挑梁外挑长度根据悬挑端结构变化而不同，悬挑出结构外边线的距离为1400mm，而内侧的锚环的间距控制在2400mm，具体定位摆放详见附图1所示。距挑梁端100mm、1100mm处梁面上均焊接150mm高Φ25立杆定位筋。工字钢在楼层内端部采用两道φ20预埋锚环固定，预埋锚环间距根据 平面布置图 中尺寸调节，详见附图3。结构阳角处需在工字钢挑梁下层的结构墙上搭设连墙件并采用斜撑对上部架体进行卸荷。楼梯紧挨外墙，悬挑架内侧悬空时采取在楼梯踏步另一侧的墙体预留洞的方式进行固定，具体详见附图6，脚手架的连墙件为2步3跨。 立杆：脚手架立杆顶端高出结构楼层上皮1.8m，接头必须采用对接扣件，立杆与大横杆采用直角扣件连接。立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距的1/3，同一步内不允许有二个接头。立杆垂直度偏差保证在±50mm范围内。开始搭设立杆时，每步大横杆均须与相邻的结构柱连接。悬挑式双排脚手架的立杆下端必须套住Φ25的定位钢筋。 …………
共49页，。
