5层住宅水暖施工大样图（首层为车库）

附件详情

该套图纸需要用天正给排水软件才能打开天正给排水7.5下载地址：破解版安装即可使用

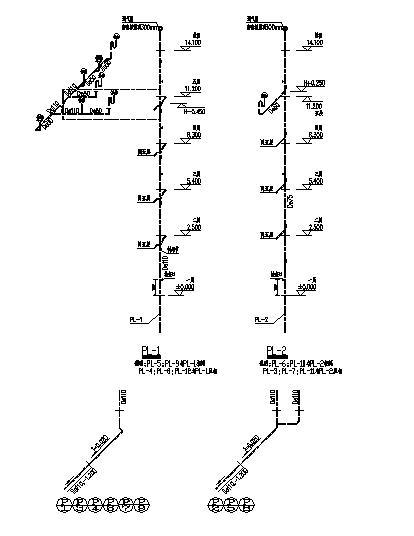

一、设计参考资料： 1、《建筑给水排水设计规范》GB50015-近代。 2、《建筑设计防火规范》GBJ16-87（近代版）。 3、《民用 建筑设计防火 规范》GB50045-95 （版）。 4、《05系列建筑标准设计图集》 5、《给水排水制图标准》GB/T50106（近代版）。二、生活给排水系统： 1、生活用水由小区生活给水管网供给，本栋楼最高日用水量为30吨/日。排水管出户后接入化粪池后再排入市政排水管道。 2、标高：管道标高以米计，管径以毫米计，给水管标高为管中心，排水管标高为管内底。图中标高为建筑标高。排水管径为公称外径。 3、管材：给水管道采用PPR管，冷水管S4级，热熔连接，连接见258-260。排水管采用建筑排水PVC－U管，埋地排出及底层弯头为UPVC管。 4、水表根据甲方使用要求安装，水表井安装参见05S2-给21页 5、设备选用节水型，设备安装：脸盆普通安装参见05S1第30页；淋浴器安装见05S1第93页。坐便器安装见135页。其余未注明参见05S1-卫。卫生器具定位见单元大样图，给排水预留口位置参见给排水详图及图集05S1。
