加油站给排水工程设计图纸

附件详情

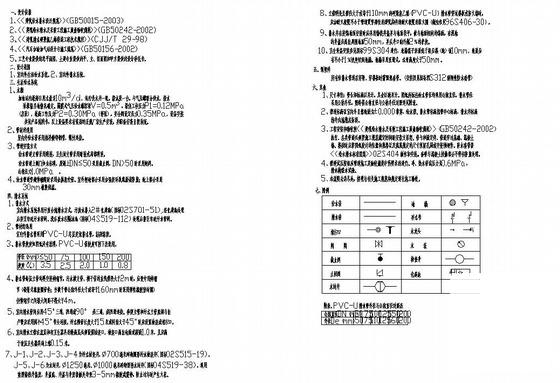

一、设计依据
1、<>(GB50015-2003)
2、<>(GB50242－2002)
3、<>(CJJ/T 29－98)
4、<>(GB50156－2002)
5、工艺专业提供的总平面图、土建专业提供的平、立、剖面图和甲方提供的设计委托书。
二、设计范围1、室内外生活给水系统。2、室内外排水系统。
三、生活给水系统
1、水源加油站内最高日用水量为10m /d，站内设水井一眼，潜水泵一台，与气压罐联合供水，潜水 泵根据当地情况确定。隔膜式气压给水罐容积V=0.5m ，最低工作压力P1=0.12MPa
（启泵），最高工作压力P2=0.30MPa（停泵），安全阀设定压力0.35MPa，设备安装
参见产品说明书，以上设备要求有资质的正规厂家生产安装，并配套安装自控系统。
2、管材的选用室内外给水管采用热浸镀锌钢管，螺纹连接。
3、管道安装方式
给水管道立管采用明装，卫生间支管采用暗装或局部明装。给水管道上阀门如未标明，原则上DN≤50采用截止阀，DN>50时采用闸阀。
公称压力1.0MPa 。
4、给水管道穿越伸缩缝时采用金属波纹管。室外埋地部分采用加强级环氧煤沥青防腐；地上部分采用
30mm橡塑保温。
