46层商务中心室内装饰水暖施工大样图

  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:8782平方米
  • 建筑地上层数:46层
  • 建筑地下层数:5层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 项目所在地:北京
  • 设计详细说明:有
北京商务中心室内装饰水暖施工图
一,工程概述
本项目位于北京朝阳区光华路CBD核心区Z12地块,西侧毗邻CBD中央绿地, 地理位置优越,交通便利。
建筑塔楼总高46层,216.00米,建设用地规模8427.216m2,地上建筑规模1 4万m2.能定位为金融办公和出租办公为主,裙房四层、地下室五层,主要设有银行网点、 餐饮.会议。康体。商业。多功能厅、会所等服务功能以及地下停车,机电设备和后勒设施。
二、设计范围
1. 建筑单体的给水系统,排水系统,该资料主系统维持原设计不变,根据装饰图纸对末端点位进行微调。
2、该资料主环路、管线系统维修原设计不变。仅根据装饰图纸对末端点位进行调整。

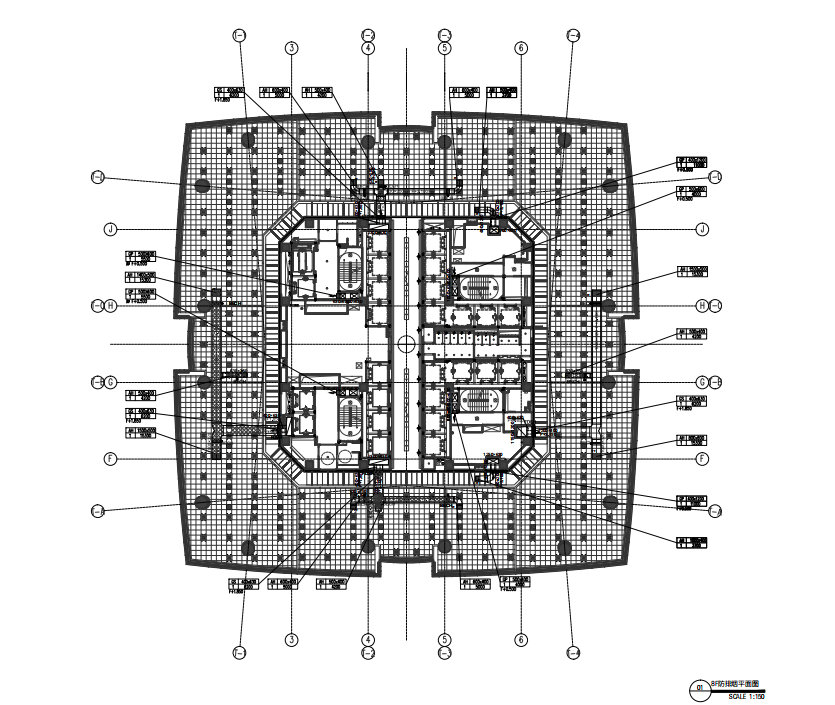

防排烟平面图

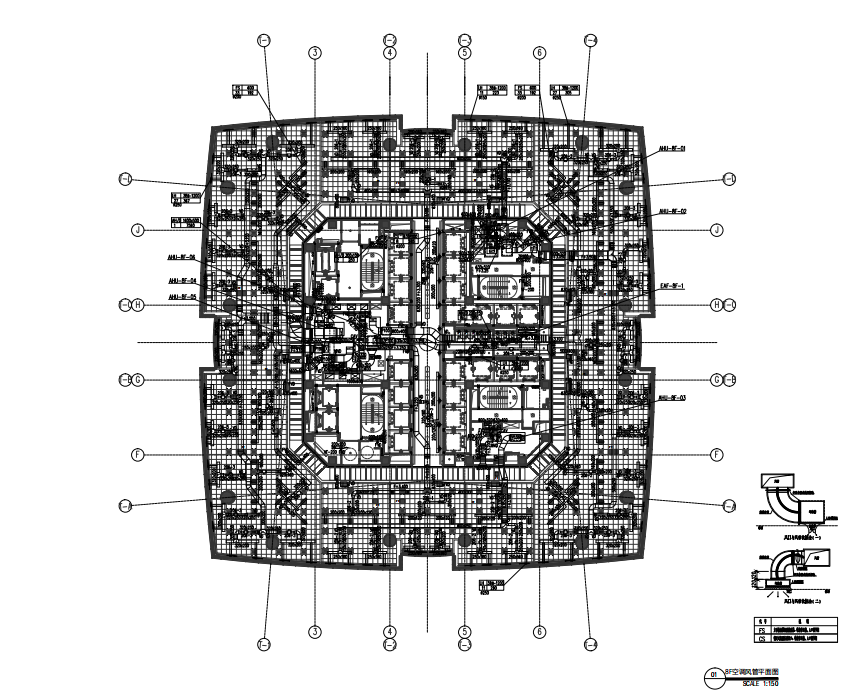

空调风管平面图

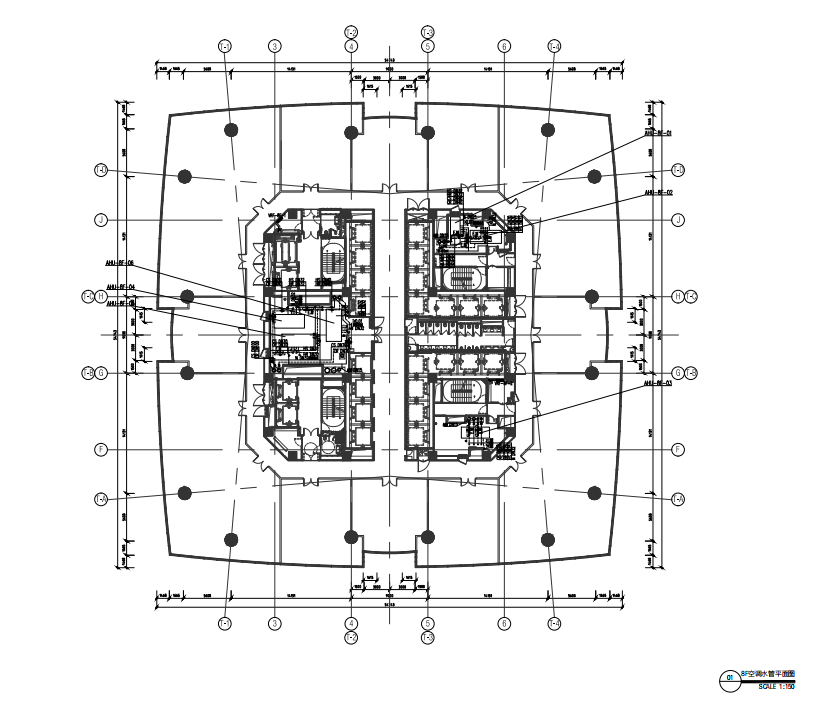

空调水管平面图

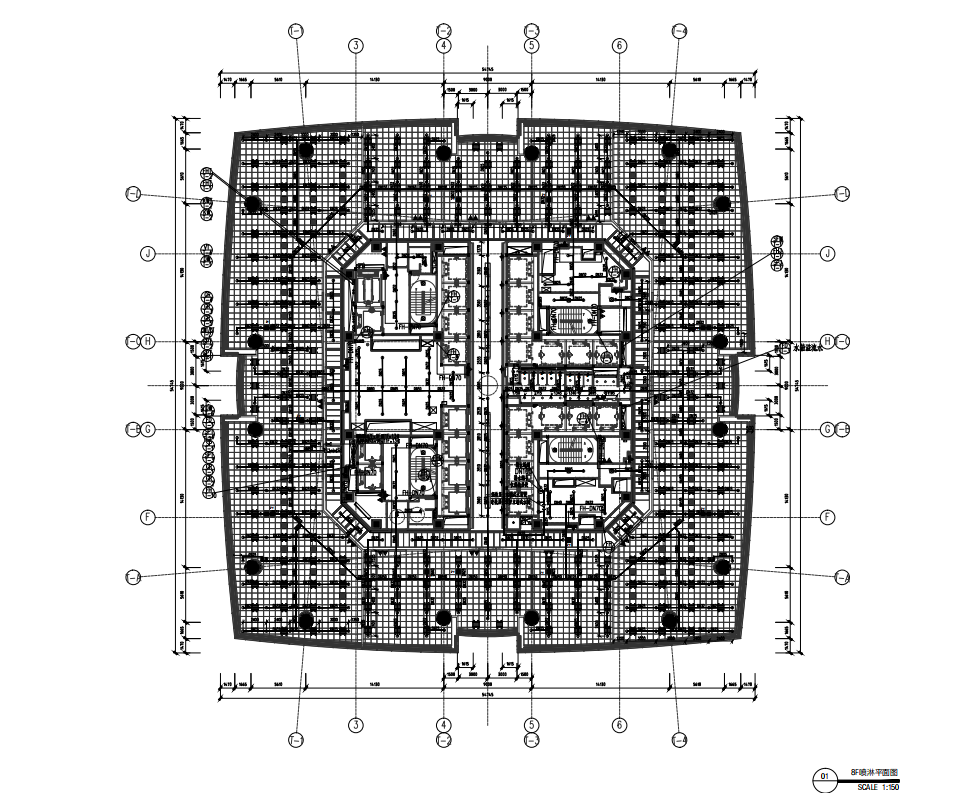

喷淋平面图

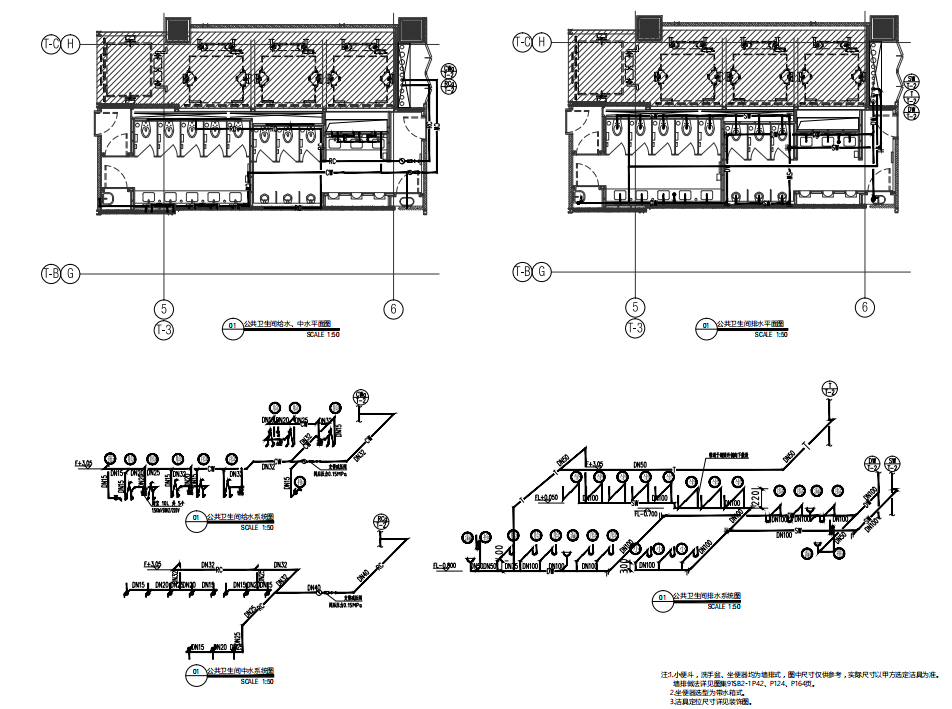

卫生间大样图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 室内施工大样图 - 1
    室内施工大样图 - 1
  • 室内施工大样图 - 2
    室内施工大样图 - 2
  • 室内施工大样图 - 3
    室内施工大样图 - 3
  • 室内施工大样图 - 4
    室内施工大样图 - 4
  • 室内施工大样图 - 5
    室内施工大样图 - 5
以上是部分截图,请下载附件后查看完整高清内容
