公路盖板涵施工图纸17张

附件详情

  • 盖板涵工程数量表
  • 板式明涵布置图2
  • 矩形中板钢筋构造图
  • 矩形板边板钢筋构造图
  • 台帽钢筋构造图
  • 支撑梁钢筋构造图
  • 涵面铺装钢筋构造图
  • 搭板钢筋构造图
  • 搭板一般构造图

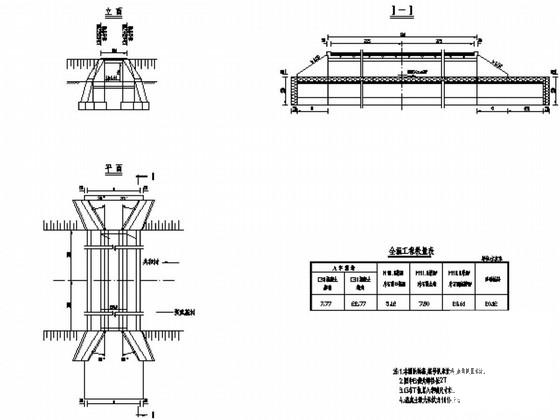

  • 明盖板涵一般构造图
  • 盖板涵涵台构造图
  • 盖板(中板)钢筋构造图
  • 八字墙构造图
  • 涵台台帽钢筋构造图
  • 盖板(边板)钢筋构造图
  • 盖板涵面铺装构造图
  • 盖板涵支撑梁构造图

附件详情

盖板涵台帽与行车道板之间垫1cm厚的油毛毡,行车道板两端设栓钉孔与台帽锚固。台后填土必须在锚固孔及台墙混凝土强度达到70%方可进行,并在两端台后同时进行。地基承载力不得小于250Kpa。施工中注意当桥台做完后,做台底铺砌,然后安装桥面板,板未安装前禁止台背填土。台身及基础石料标号不小于MU35。台帽与行车道板间垫一层1cm厚油毛毡。绳绑捆起吊,不准利用锚栓孔吊装。
……共计17张,设计于

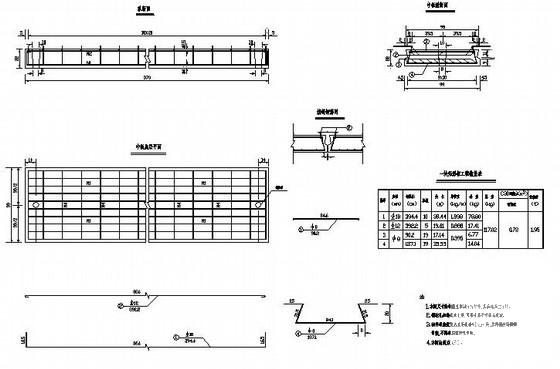

矩形中板钢筋构造图

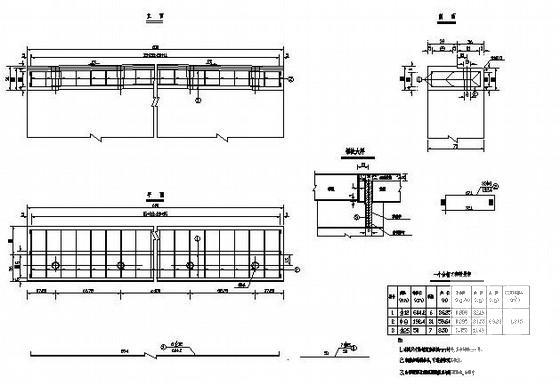

台帽钢筋构造图

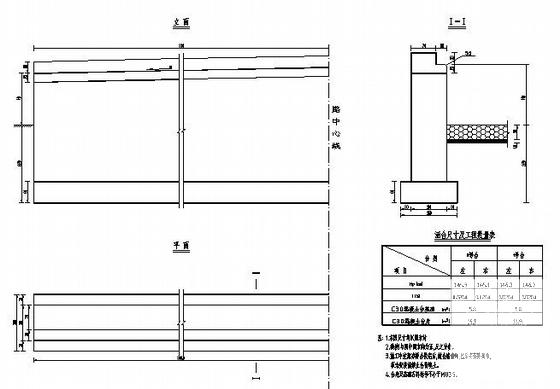

盖板涵涵台构造图

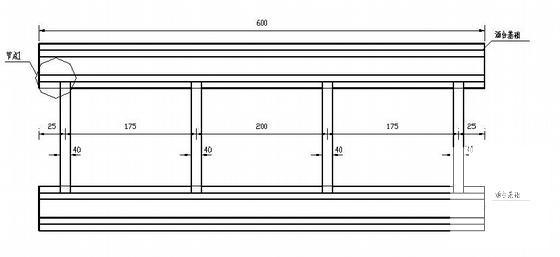

支撑梁平面布置(示意)

盖板(中板)钢筋构造图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 盖板涵施工图纸 - 1
    盖板涵施工图纸 - 1
  • 盖板涵施工图纸 - 2
    盖板涵施工图纸 - 2
  • 盖板涵施工图纸 - 3
    盖板涵施工图纸 - 3
  • 盖板涵施工图纸 - 4
    盖板涵施工图纸 - 4
  • 盖板涵施工图纸 - 5
    盖板涵施工图纸 - 5
  • 盖板涵施工图纸 - 6
    盖板涵施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
