公路交通工程安全保障设施设计图防撞墩结构图

附件详情

1、设计依据:
中华人民共和国行业标准<>(JTG D82-2009)。
2、板面材料:
标志板面材料采用铝合金板,板厚1.5-3mm,采用铝滑槽加固,标志上的文字、符号及底膜均采用工程级反光膜,标志版面的颜色均按国标(GB5768-2009)执行。
3、结构设计:结构设计综合考虑其安全性、经济性、合理性、协调性等因素,在满足功能的前提下,尽可能选用简单、经济的支撑方式,该项目采用单柱式,均采用焊管,经热浸镀锌量为550g/m2或涂抹油漆处理。

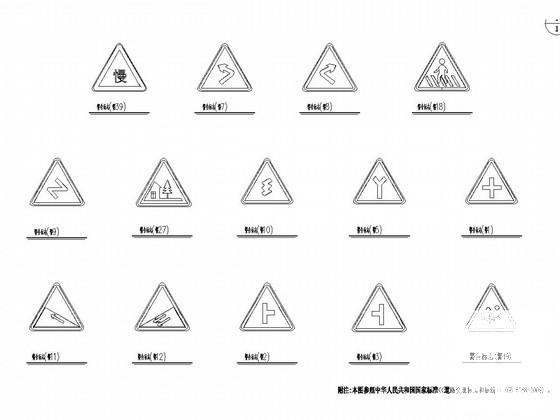

共包含警告标志图、结构图、防撞墩等6张CAD图纸,设计

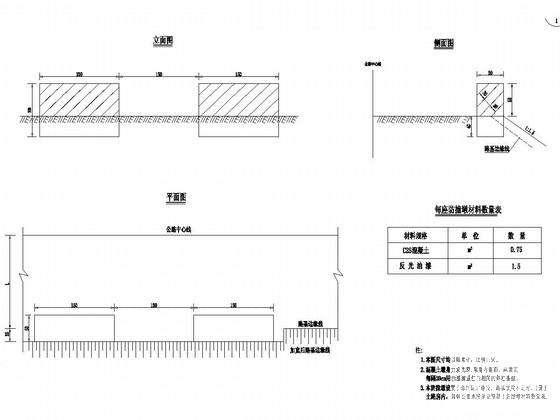

防撞墩(X057)

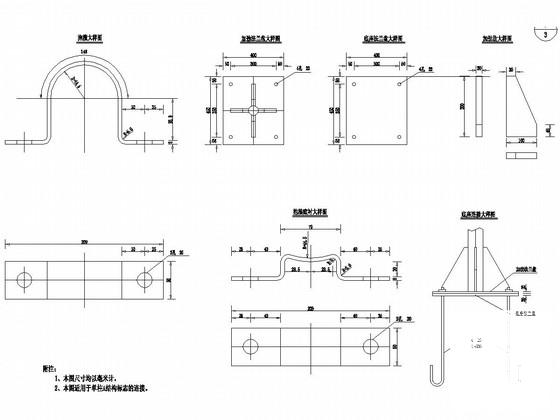

单柱连接图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 公路交通工程安全设计图 - 1
    公路交通工程安全设计图 - 1
  • 公路交通工程安全设计图 - 2
    公路交通工程安全设计图 - 2
  • 公路交通工程安全设计图 - 3
    公路交通工程安全设计图 - 3
以上是部分截图,请下载附件后查看完整高清内容
