地铁主体围护结构施工图纸平面布置图及纵断面图

附件详情

  • 主体围护结构 设计说明 (八)

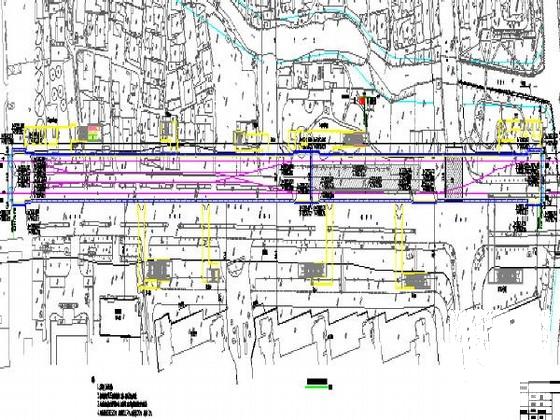

  • 主体围护结构总平面图
  • 右线地质纵断面
  • 左线地质纵断面
  • 连续墙分幅、格构柱、降水井 平面布置图 (七)
  • 第一道砼支撑平面布置图(七)
  • 钢支撑平面布置图(七)
  • 围护结构1-1纵断面图(七)
  • 围护结构2-2横断面图
  • 围护结构3-3横断面图
  • 围护结构4-4横断面图
  • 围护结构5-5横断面图
  • 连续墙配筋图(三)
  • 异形幅连续墙配筋图
  • 导墙和桁架筋详图
  • 冠梁、支撑构造及节点详图
  • 格构柱、立柱桩基以及连接节点详图
  • 钢支撑活络头 节点图
  • 降水井封闭工序图
  • 主体基坑监测平面图
  • 施工监测横断面图
  • 围护结构施工步序图

附件详情

设计依据:《地铁设计规范》(GB50157-近代);《建筑地基基础设计规范》(GB50007-近代)
拟建场地内地表水、地下潜水及4层承压水对混凝土结构具微腐蚀性;拟建场地存在的特殊性岩土主要包括填土、软土。填土的堆积时间短、成分复杂,均一性差,工程性能差。拟建场地属典型的软土地区,广泛分布厚层状软土,其具“天然含水量大于或等于液限,天然孔隙比大于或等于1.0,压缩性高,强度低,灵敏度高,透水性低”等特点。液化指数为0.40~3.03。
……
地铁线标准段基坑开挖较深处为16.3m,南端头井18.2m,北端头井17.0m。采用800mm厚地下连续墙做为主体围护结构。连续墙采用工字钢接头。端头井地墙长度为37m,插入比为1:1.11;标准段较深段地墙长度为35m,插入比为1:1.15。标准段采用四道支撑结合一道换撑,端头井段采用五道支撑结合一道换撑,其中第一道为钢筋混凝土支撑,其余均为钢支撑。
……
主要材料:
地下连续墙混凝土强度等级为水下C30、冠梁采用混凝土强度等级为C30,混凝土支撑采用C40,并掺入早强剂,其中地墙抗渗标号为P10。垫层应采用早强混凝土,强度等级为C20。采用HPB300、 HRB400钢筋,钢管支撑采用Φ609mm,壁厚16mm的钢管;临时立柱的钢板和型钢材质。
……
共计53张,

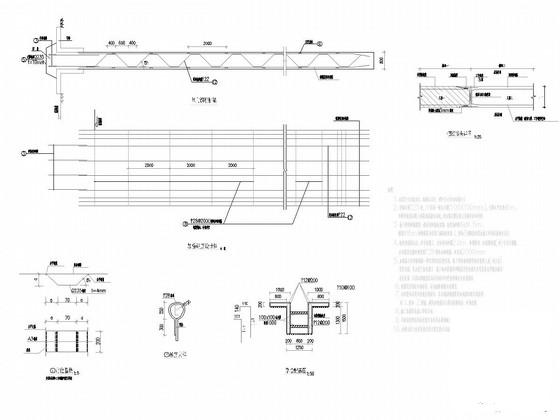

导墙和桁架筋详图

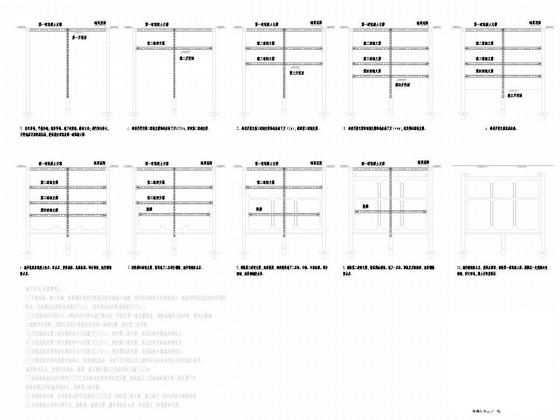

标准段施工步序图

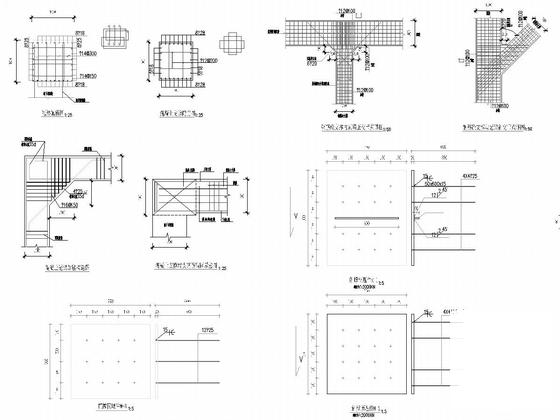

冠梁、支撑构造及节点详图

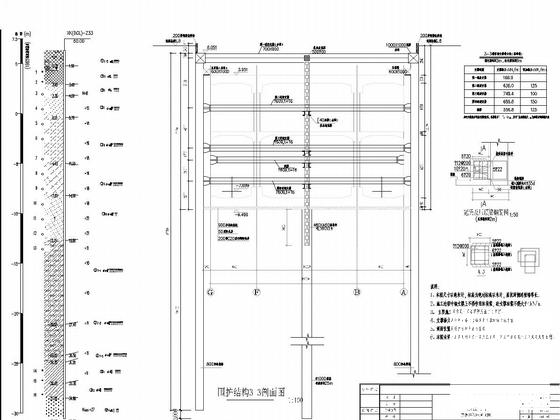

围护结构3-3剖面图

格构柱、立柱桩基以及连接节点详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地铁主体围护结构施工图 - 1
    地铁主体围护结构施工图 - 1
  • 地铁主体围护结构施工图 - 2
    地铁主体围护结构施工图 - 2
  • 地铁主体围护结构施工图 - 3
    地铁主体围护结构施工图 - 3
  • 地铁主体围护结构施工图 - 4
    地铁主体围护结构施工图 - 4
  • 地铁主体围护结构施工图 - 5
    地铁主体围护结构施工图 - 5
  • 地铁主体围护结构施工图 - 6
    地铁主体围护结构施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
