高速公路改建工程半苜蓿叶型互通立交施工图纸平面布置图

附件详情

互通连接线现有道路等级为二级公路，路基宽9-12米。按二级公路标准进行新改建（新建段长13公里，改建段长6公里），该资料段落路基宽26米。道路共设置跨线桥1座，为与国道交通连接，设置半苜蓿叶型互通。
……

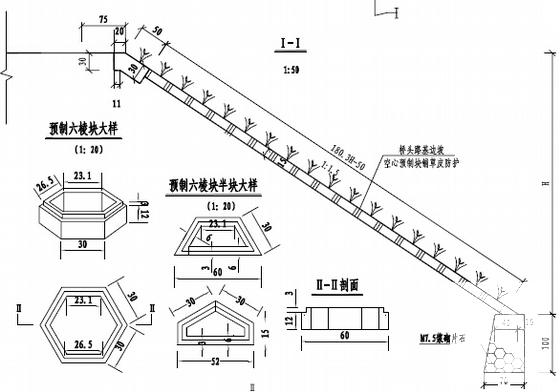

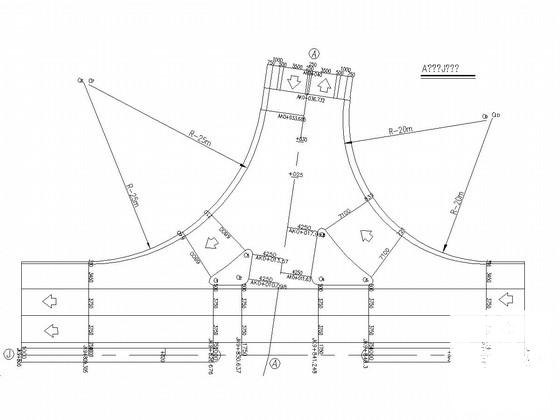

主线设计速度80km／h，匝道设计速度40km/h，主线路基宽度26m，被交道107国道宽度为26m。互通共设匝道6条（分别为A、B、C、D、E、F匝道），匝道最小平曲线半径为55米，匝道A、D为对向双车道，路基宽为12m，其余为单向单车道，路基宽为8.5m。
……

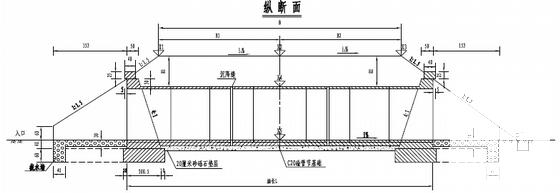

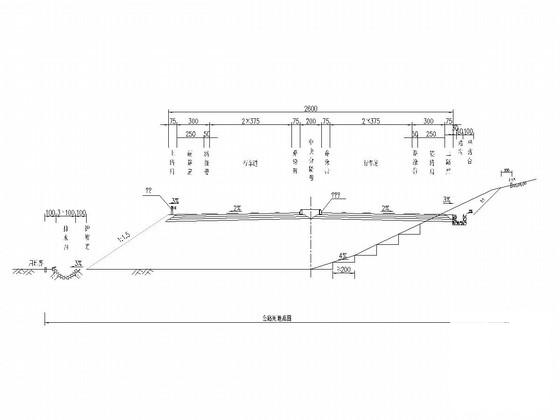

主线路基横向布置如下：
路基宽26m，双向四车道，其中中央分隔带宽2.0m，其两侧路缘带各宽0.75m，每侧行车道宽2×3.75m，两侧硬路肩各宽3m（含0.5m路缘带），两侧土路肩各宽0.75m。
路拱横坡：路缘带、行车道及硬路肩2.0％，土路肩3%。
……
共148页，。
