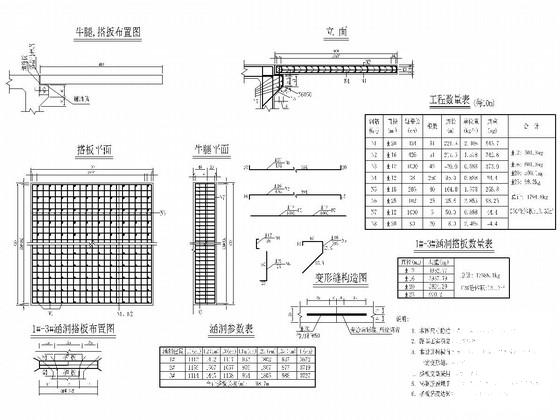

公路涵洞工程施工图纸设计及牛腿搭板钢筋图

附件详情

技术指标：
1、设计荷载：公路－Ⅱ级，人群荷载：3.5kpa。

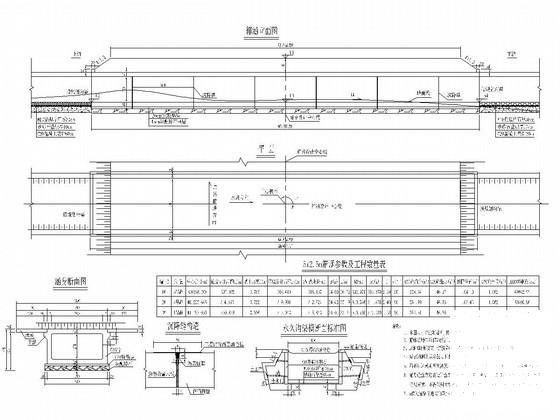

2、涵洞类别及尺寸：钢筋混凝土圆管涵D=1500mm，覆土厚度h＞1.0m。箱涵：断面尺寸：5x2.5m，过水箱涵。
3、环境类型：Ⅰ类环境条件
4、设计安全等级：三级
5、箱涵设计流量：49.0（m3/s）
……
箱涵施工注意事项：
1、箱形涵洞采用现场浇筑工艺。全箱可采用两次浇筑，第一次浇筑至底板内壁以上30cm处，第二次浇筑剩余部分。两次浇筑的接缝处应保证有良好的衔接面(粗糙、干净并不得有渣样等)，衔接面处理按规范要求。
2、侧墙背后填土，应在涵身混凝土强度达到90%时方可进行，要求分层夯实，须在箱涵两侧对称进行。
3、为了减少箱涵两侧填土的沉降量，以改善涵顶与两侧路面的平顺性，要求箱涵两侧用碎石土分层回填，并碾压密实，且压实度不得小于96%，不允许有偏压现象出现。
4、箱涵每6m设置一道沉降缝，连同涵身及基础，并做好防水处理。
5、根据地勘资料，地基承载力不足，需要进行换填处理，换填材料可按3%水稳碎石，分层夯实回填，密实度大于95%，要求换填后地基承载力不得小于250kPa。
6、基坑开挖应注意降排水，及时砌筑基础，避免基坑暴露过久或受水侵泡而影响地基承载能力。
……
共12张，。
