21000平米22层酒店给排水施工大样图
- 设计说明：有
- 建筑类别：酒店,娱乐,餐饮
- 建筑高度类型：多层建筑
- 建筑设计面积：21000平方米
- 地上层数：22层
- 图纸设计深度：施工图
- 参考图纸：35张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 供水设备：水泵站
- 供水方式：市政供水,分区供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 项目所在地：重庆
附件详情
- 建筑给排水统一设计说明
- 建筑给水排水设计通用说明
- 首层~二十二层给排水平面图
- 卫生间大样图
- 给水系统图
- 排水系统图
- 管道安装大样图
附件详情
本稿件为二十二层酒店给排水施工图纸，总建筑面积21000平方米，高89.6m；共22层。主要功能为高标准客房、餐饮、娱乐，会议等，属一类高层酒店建筑。该项目为单体设计，该资料包括：室内生活给水（不包括水泵房等设备房）,室内生活排水。
，共35张图纸。

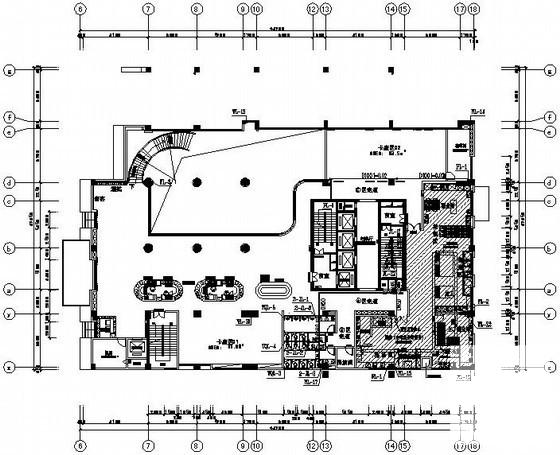

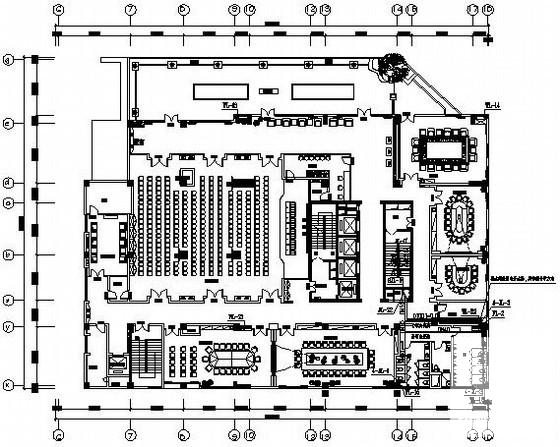

四层给排水平面

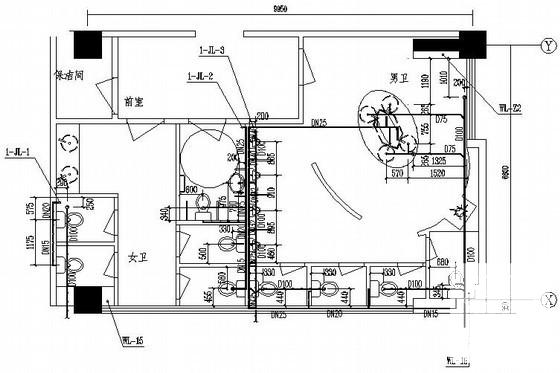

卫生间给排水大样图

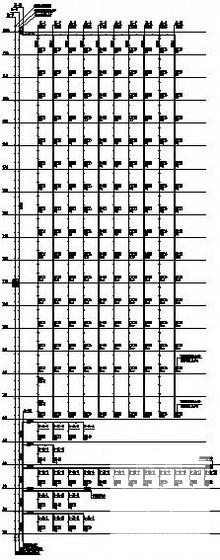

给水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
酒店给排水图 - 1 -
酒店给排水图 - 2 -
酒店给排水图 - 3 -
酒店给排水图 - 4
以上是部分截图，请下载附件后查看完整高清内容
