38993平米17层社会福利院空调通风及防排烟系统设计施工图纸

附件详情

一、项目概要：

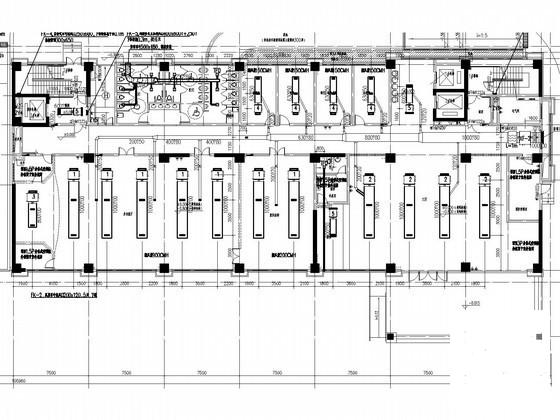

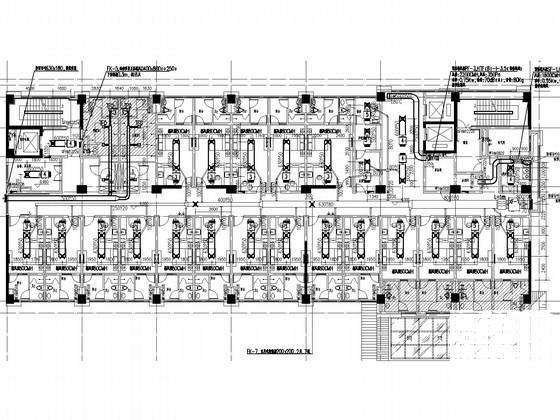

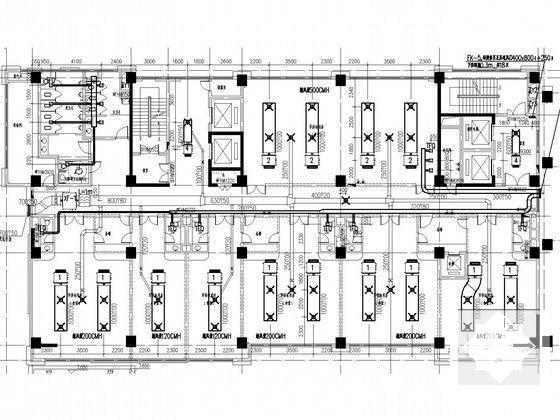

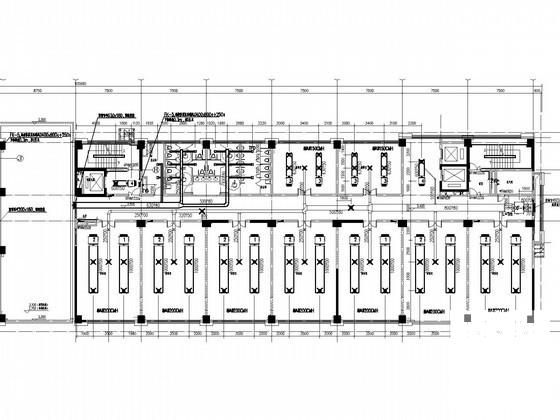

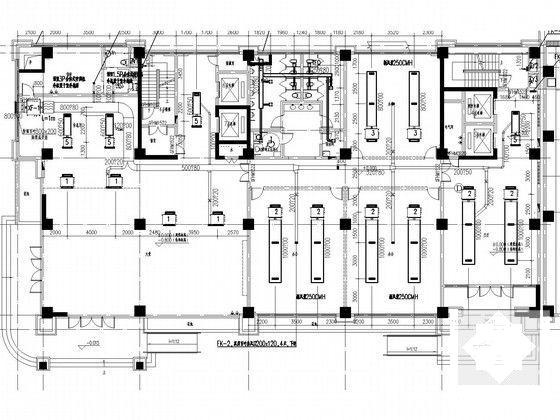

该项目为江苏省一个社会福利院建筑，地上十七层，地下一层，总建筑面积38993平方米（其中地上建筑面积34653平方米，地下建筑面积4340平方米 ），综合楼建筑高度65.16米，综合楼建筑高度65.16米。图纸内容包含设计施工说明，主要设备材料表及图例，空调通风平面图，设备层空调通风平面图，加压送风系统原理图，走道排烟系统原理图，酒店设备剖面图等...

二、空调系统：

1.冷热源：采用风冷式变频多联热泵式中央空调系统...

2.风系统：采用多联机加新风系统...

三、防排烟及通风设计：

（一）、防烟设计：该项目为一类高层公共建筑，其防烟楼梯及合用前室均设计有正压送风系统。该项目合用前室采用机械正压送风的防烟方式...

（二）、排烟设计：综合楼一、二、三、十六、十七层及护理楼的一、二、三层内走道均设计有可开启的外窗，其面积不小于走道面积的2%，距最远点不大于30米。该项目除满足自然排烟的内走道部分，均设计有机械排烟系统...

（三）、排风设计：卫生间、淋浴间排风量按10次/h设计计算。汽车库、非机动车库通风量按6次/h设计计算。与火灾时合用一套系统。泵房排风量按4次/h设计计算，洗衣房排风量按20次/h设计计算。电梯机房排风量按6次/h设计计算、并预留1.5p分体式空调，根据施工情况合理安装...
