17层社会福利院空调通风及防排烟系统设计施工CAD图纸(风冷热泵系统)

  • 设计说明:有
  • 建筑类别:其他
  • 建筑高度:高层建筑
  • 建筑面积:38993平方米
  • 地上层数:17层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:48张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统,制冷剂系统
  • 送风方式:散流器送风
  • 项目地址:江苏

附件详情

一、项目概要:

该项目为江苏省一个社会福利院建筑,地上十七层,地下一层,总建筑面积38993平方米(其中地上建筑面积34653平方米,地下建筑面积4340平方米 ),综合楼建筑高度65.16米,综合楼建筑高度65.16米。图纸内容包含设计施工说明,主要设备材料表及图例,空调通风平面图,设备层空调通风平面图,加压送风系统原理图,走道排烟系统原理图,酒店设备剖面图等...

二、空调系统:

1.冷热源:采用风冷式变频多联热泵式中央空调系统...

2.风系统:采用多联机加新风系统...

三、防排烟及通风设计:

(一)、防烟设计:该项目为一类高层公共建筑,其防烟楼梯及合用前室均设计有正压送风系统。该项目合用前室采用机械正压送风的防烟方式...

(二)、排烟设计:综合楼一、二、三、十六、十七层及护理楼的一、二、三层内走道均设计有可开启的外窗,其面积不小于走道面积的2%,距最远点不大于30米。该项目除满足自然排烟的内走道部分,均设计有机械排烟系统...

(三)、排风设计:卫生间、淋浴间排风量按10次/h设计计算。汽车库、非机动车库通风量按6次/h设计计算。与火灾时合用一套系统。泵房排风量按4次/h设计计算,洗衣房排风量按20次/h设计计算。电梯机房排风量按6次/h设计计算、并预留1.5p分体式空调,根据施工情况合理安装...

4#护理楼二层空调通风平面图

4#护理楼三层空调通风平面图

5#综合服务楼一层空调通风平面图

5#综合服务楼三层空调通风平面图

地下室平时通风平面图

地下室战时通风平面图

4#护理楼四层空调通风平面图

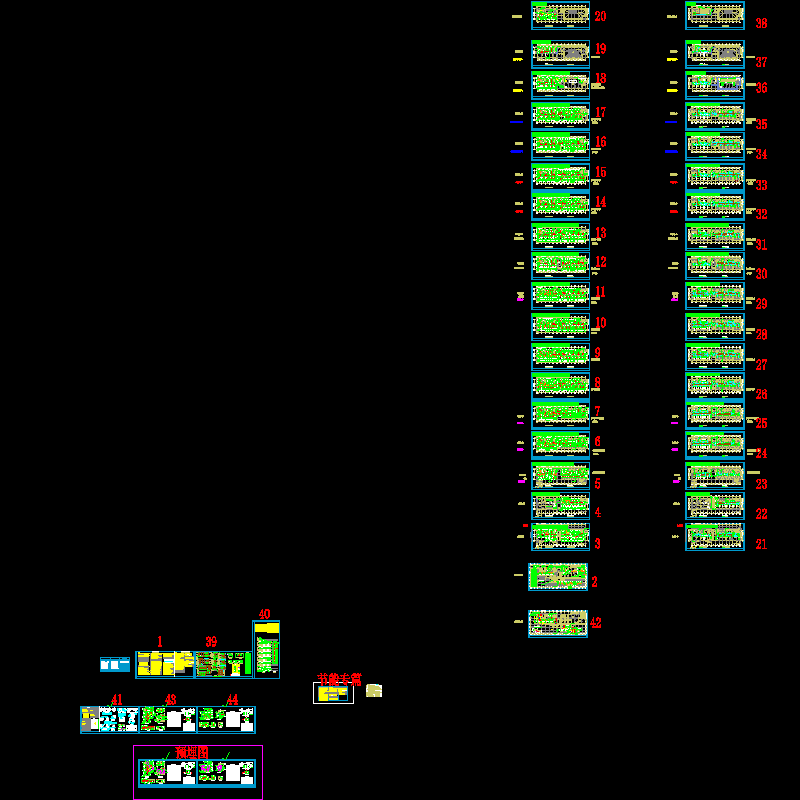

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 17层社会福利院空调通风及防排烟系统设计施工CAD图纸(风冷热泵系统) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
