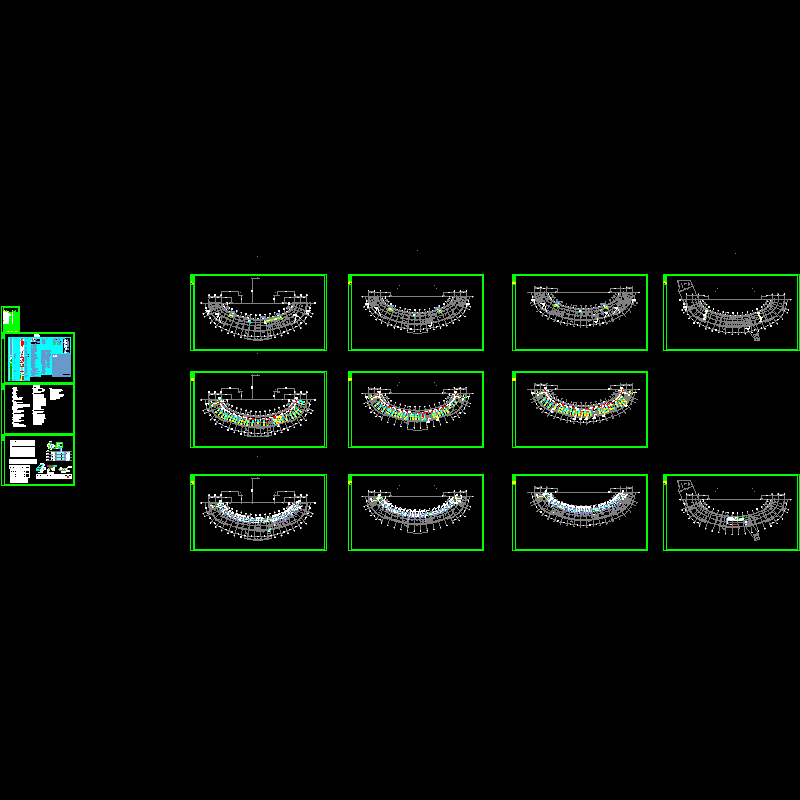

3层旅游园区办公楼空调通风及防排烟系统设计CAD施工图纸（风冷螺杆冷水热泵机组）

附件详情

一、项目概要：
该项目为宁夏回族自治区某生态主题旅游园办公楼

，建筑面积4923m2，建筑层数：地上三层，建筑高

度：12.9m...
二、空调系统：

1.冷热源：冷热源采用风冷螺杆冷水热泵机组。

2.风系统：办公室采用卧式风机盘管，新风采用吊顶

式空气处理机组。

三、通风排烟系统：
1.该项目设置机械通风系统，此外还有自然补风，通

风换气次数去15次/时。公共卫生间设一台离心式管

道排风机，排风机必须带止回阀。房间内的卫生间

采用排气扇。
2.防烟系统：该建筑楼梯间采用自然通风方式，每五

层自然通风面积不小于2m2，顶层设有不小于1m2

的自然通风面积。
3.排烟系统：该建筑面积大于100m2的房间，外窗

开启面积大于室内面积的2%满足自然排烟要求，不

设置机械排烟。走道长度大于20m，不满足自然排

烟要求的采用机械排烟，自然补风...
