10层办公楼空调通风防排烟系统设计CAD施工图纸（双机头螺杆式冷水机）

附件详情

一、项目概要：
工程为某市办公楼，地上十层，地下一层，总建筑面积为12846.2平方米....
二、冷热源：
冷源为双机头螺杆式冷水机，热源来自城市热网，热交换后的热水供回水温度为60/50度...
三、空调系统：

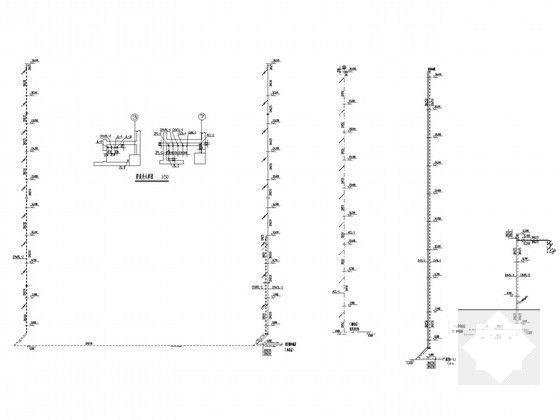

1.空调水系统为一次泵定水量双管制系统，管路为同程或远程。
2.三层大堂采用吊顶式空气处理机组。

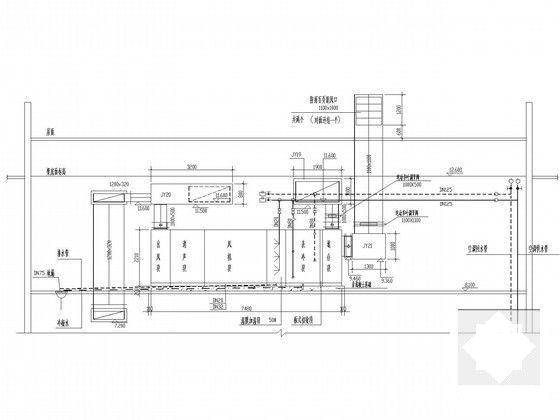

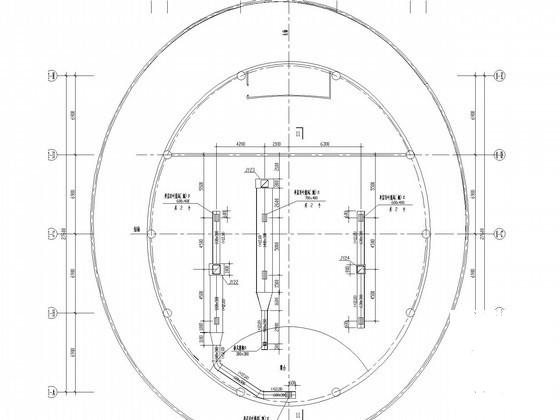

3.大会堂采用全空气系统，系统风量为30000m3/h.

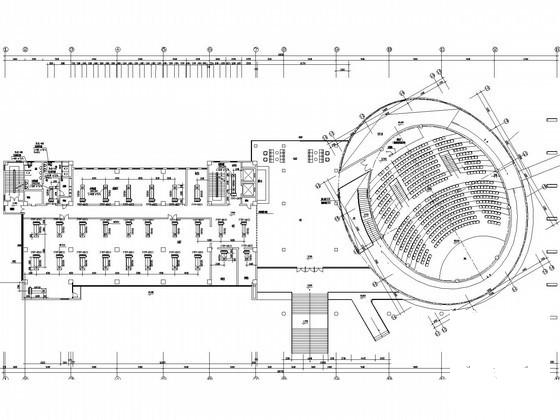

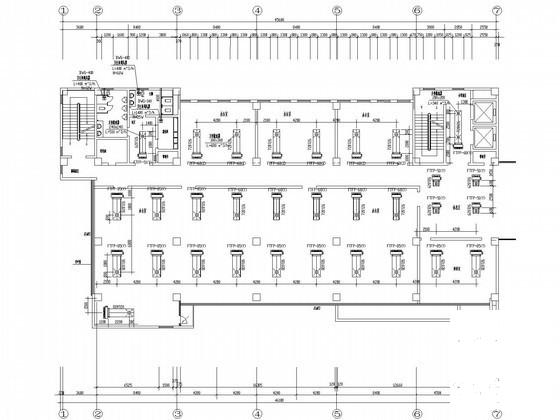

4.三层教室和九层多功能厅采用风机盘管加新风系统...
四、通风排烟系统：
1.地下一层车库设一机械排风(兼排烟)系统,通过车道自然进风。
2.大会堂设三个机械排风(兼排烟)系统...

图纸共39张。
