-2+12层装配式酒店钢砼框架结构施工图纸平面布置图

该附件为 -2+12层装配式酒店钢砼框架 结构施工图

项目概要：该项目位于上海浦江区，酒店地上12层与7层，地下2层，建筑高度44m与26.5m，钢结构（钢砼框架结构），该项目包含的预制构件有：酒店北楼及酒店大堂为钢结构(具体见图纸)，酒店南楼楼梯为预制楼梯梯段(具体楼梯详见预制构件拆分图纸)。

本项目预制构件均为酒店南楼和酒店中庭钢结构构件，钢梁、钢柱、压型钢板楼承板；酒店北楼预制钢筋混凝土楼梯。

主要包括：装配式混凝土结构总说明、建筑结构设计一般说明、钢 结构设计说明 、各层梁平法施工图、各层板平法施工图、平面布置图等

CAD格式，约100张该资料包含结构图、建筑图

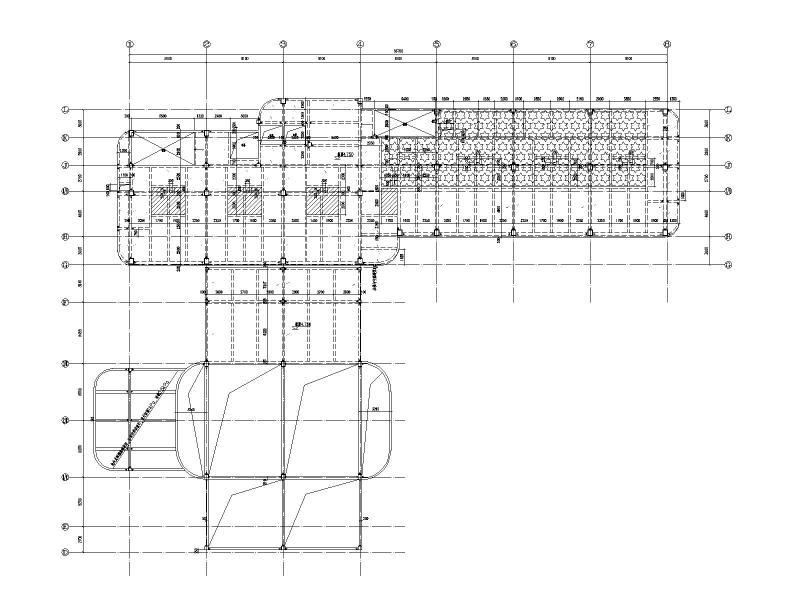

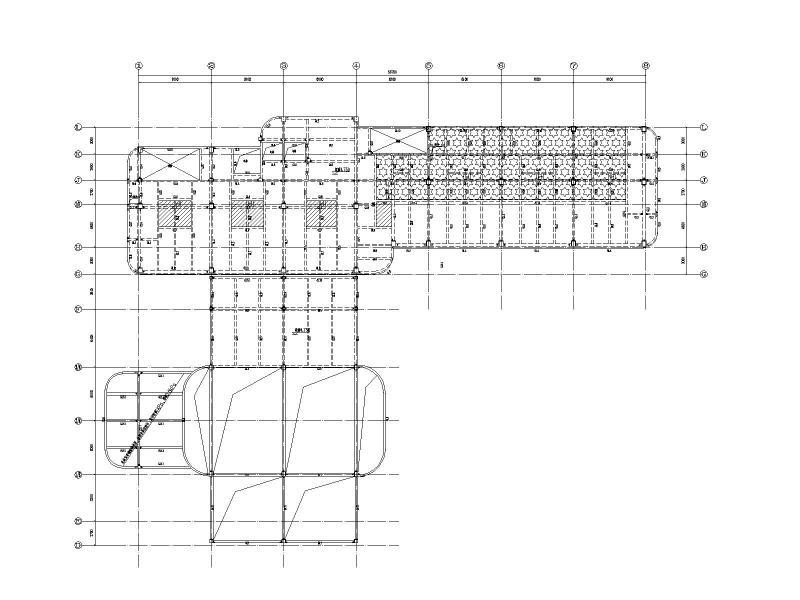

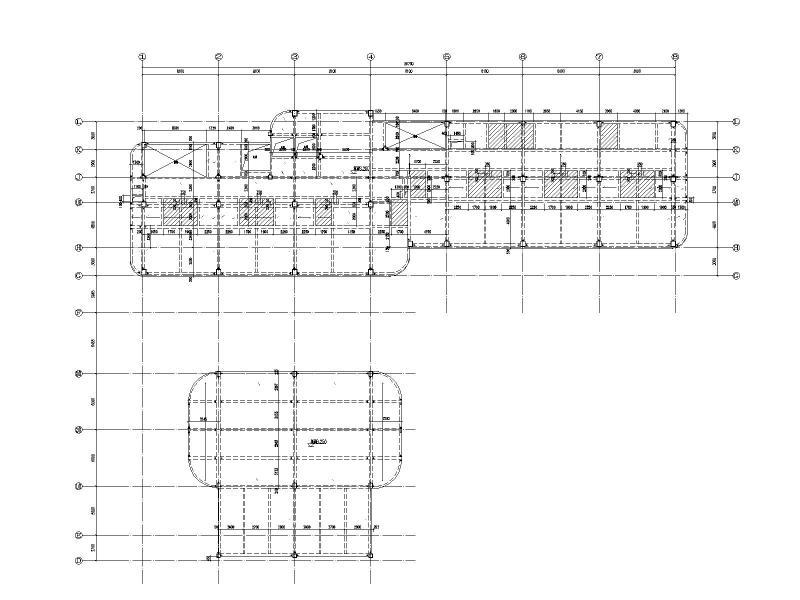

图纸部分预览：

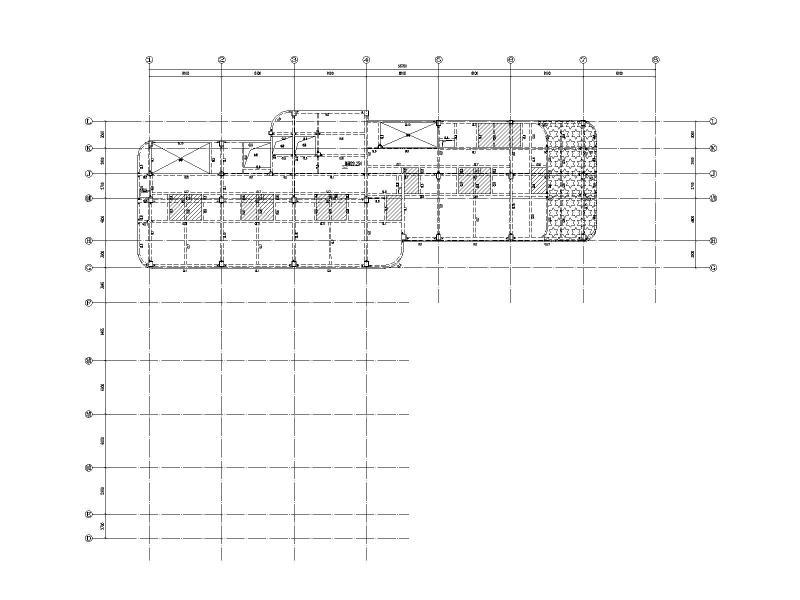

北楼及中庭 地上钢柱平面图.jpg
