7层住宅楼给排水施工大样图（设计说明）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：7层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：26张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 排水技术：压力排水,虹吸雨水（满管）
- 雨水重现期：20年
- 消火栓用水量室内(L/S)：30
- 大样节点：卫生间
附件详情
- 设计说明
- 给水系统原理图
- 消火栓系统原理图
- 自动喷淋系统原理图
- 排水系统原理图一
- 排水系统原理图二
- 虹吸雨水系统原理图
- 卫生间给水排水大样图
- 水泵房 水池 平面布置图
- 水泵房 水池剖面图一
- 水泵房 水池剖面图二
- 地下室给水排水平面图
- 地下室自动喷淋平面图
- 给水排水平面图
- 自动喷淋平面图
附件详情
该附件为多层住宅楼给排水施工图纸。设计内容包括室内给水系统、室内消火栓给水系统、污废水系统、自动喷水灭火系统、室内雨水排水系统。该工程给水系统采用下行上给式，市政管网压力为0.15MPa。室内消火栓用水量为30L/S，室内消火栓给水管网上下连成环状管网。消火栓给水泵设在地下室，消火栓给水泵两台，互为备用。屋面雨水采用虹吸式雨水斗，屋面雨水采用压力流排水，雨水经雨水斗和室内雨水管排至室外雨水管道。(设计重现期为20a)
共26张图纸

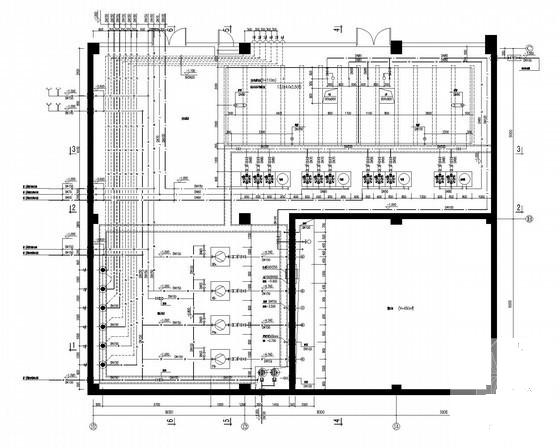

地下室给水排水平面图
水泵房 水池平面布置图

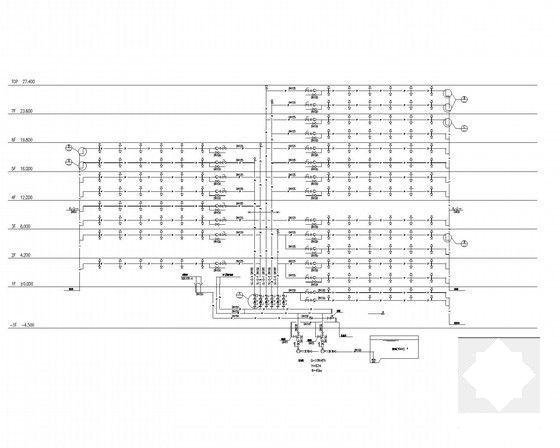

自动喷淋系统原理图
剖面图
排水系统原理图二
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
住宅楼给排水设计 - 1 -
住宅楼给排水设计 - 2 -
住宅楼给排水设计 - 3 -
住宅楼给排水设计 - 4 -
住宅楼给排水设计 - 5 -
住宅楼给排水设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
