4层框架结构体育馆结构施工图纸布置图及大样图

该附件为 4层框架结构体育馆 结构施工图 2019

项目概要：该项目为某学校中体育馆部分，地上4层，使用功能为教室。基础采独立柱基、孔桩；地下水位标高低于结构底板标高，不需进行抗浮设计。

主要包括：

结构设计总说明(一)、结构设计总说明(二)、结构设计总说明(三)、结构设计总说明(四)、基础设计说明、基础布置图、地梁布置图、基础顶~1019.600墙柱布置图、1019.600梁布置图、019.600板布置图

CAD格式，10张结构图

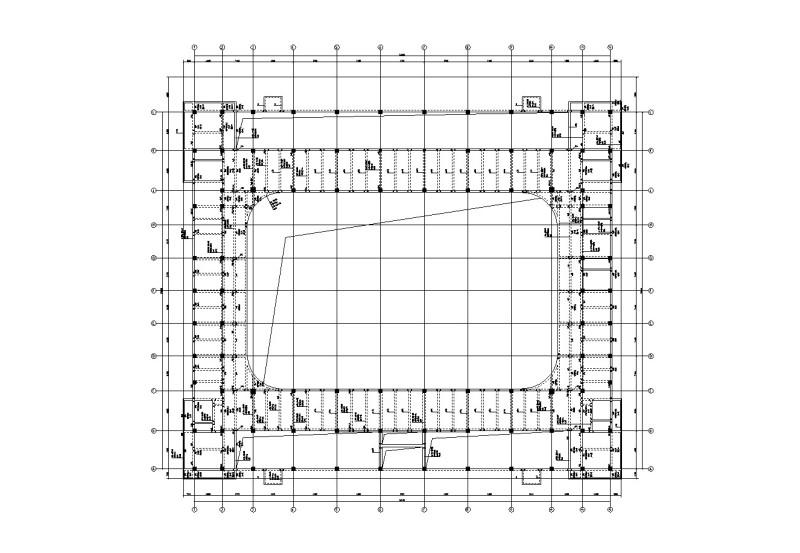

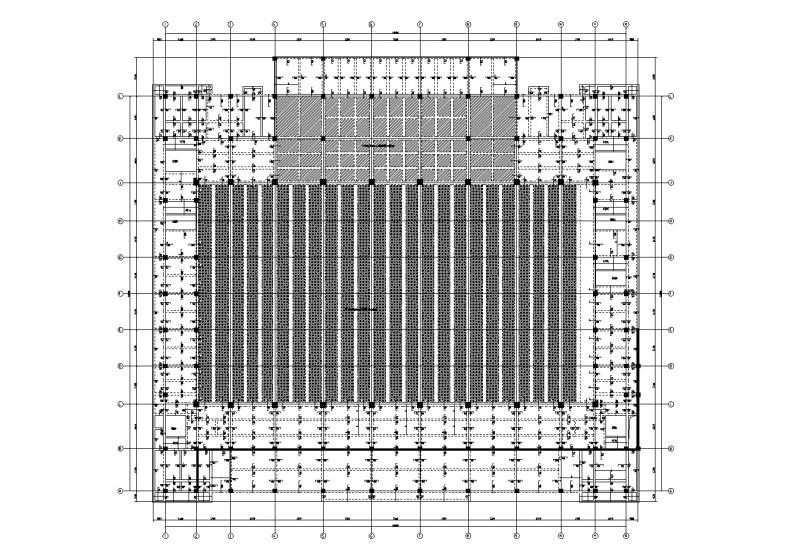

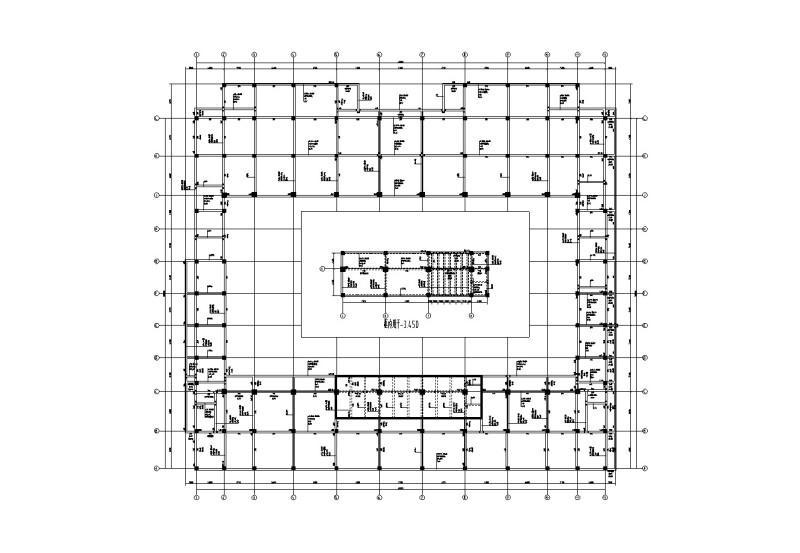

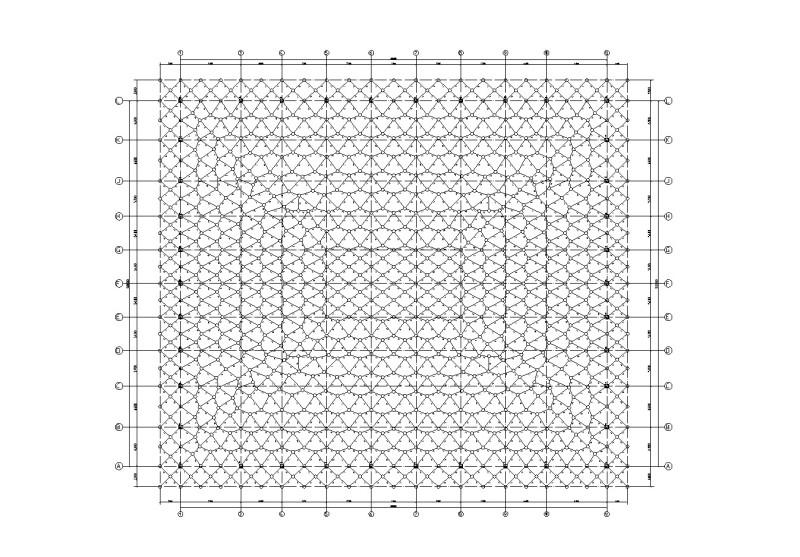

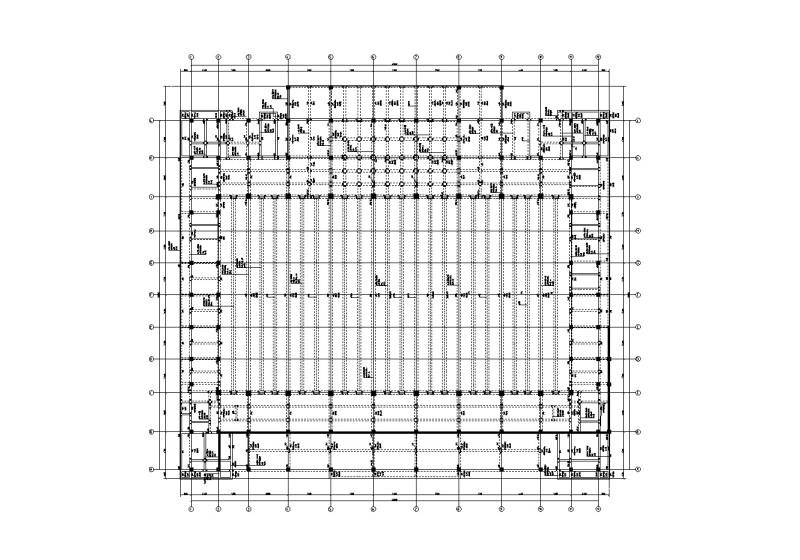

图纸部分预览截图：
