25058平米15层综合楼通风排烟施工图纸

  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:25058.3平方米
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计内容:通风,防排烟,其它
  • 项目所在地:上海

附件详情

该项目地上十五层,架空层,地下一层,总建筑面积25058.3m2,属二类高层综合楼,其中架空层为非机车动停车处,一、二层为商铺,三层以上为办公。防烟楼梯间有可开启外窗,其前室不满足自然排烟条件故设计防烟楼梯间自然排烟,其前室机械加压的送风系统。
该资料包含通风排烟平面图,系统图。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

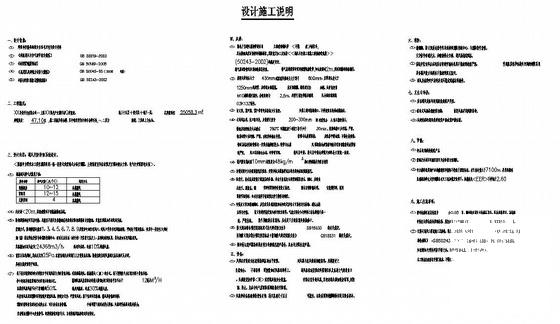

  • 综合楼施工图纸 - 1
    综合楼施工图纸 - 1

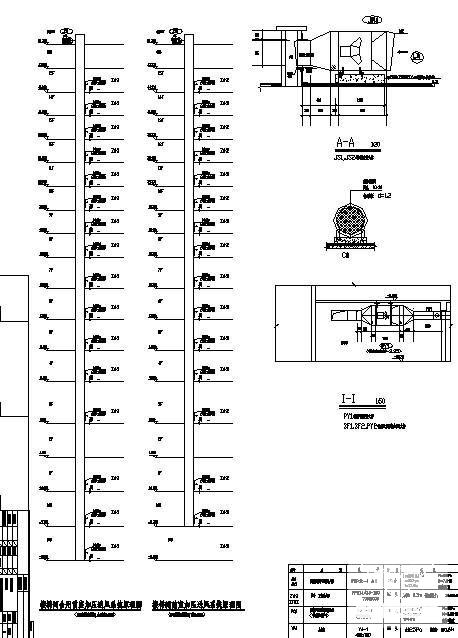

  • 综合楼施工图纸 - 2
    综合楼施工图纸 - 2

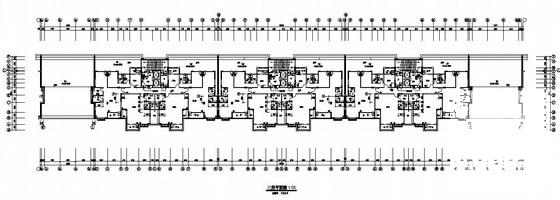

  • 综合楼施工图纸 - 3
    综合楼施工图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
