27层安置房14#楼电气施工图纸平面图及系统图
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：27层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
节点大样：防雷接地,等电位联结,配电箱
-
负荷等级：三级
-
防雷等级：第三类
-
接地方式：TN-S
-
项目所在地：贵州
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全
-
弱电设计：火灾自动报警系统,视频监控系统
项目概要：本项目
贵州省干井安置房14#楼
电气施工图
，该项目为一类高层居住建筑，地上27层，建筑高度78.3m。结构类型:剪力墙，基础型式:桩基础，耐火等级:一级，使用年限:50年，抗震设防烈度为:六度。
设计范围 ：该项目设计包括红线内的以下电气系统:供配电系统,照明系统,防雷、接地系统,火灾自动报警系统 ,消防应急照明和疏散指示系统、电气火灾监控系统、消防设备电源监控系统、防火门监控系统
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

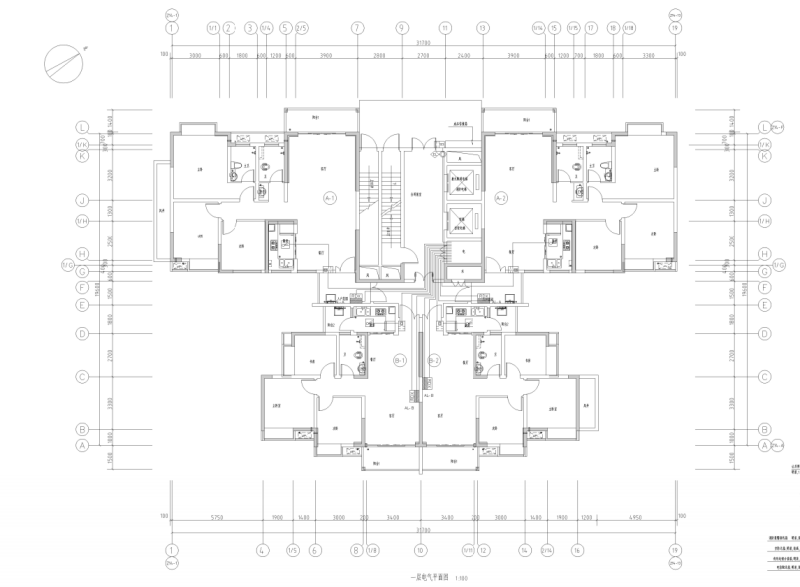

一层电气平面图 -

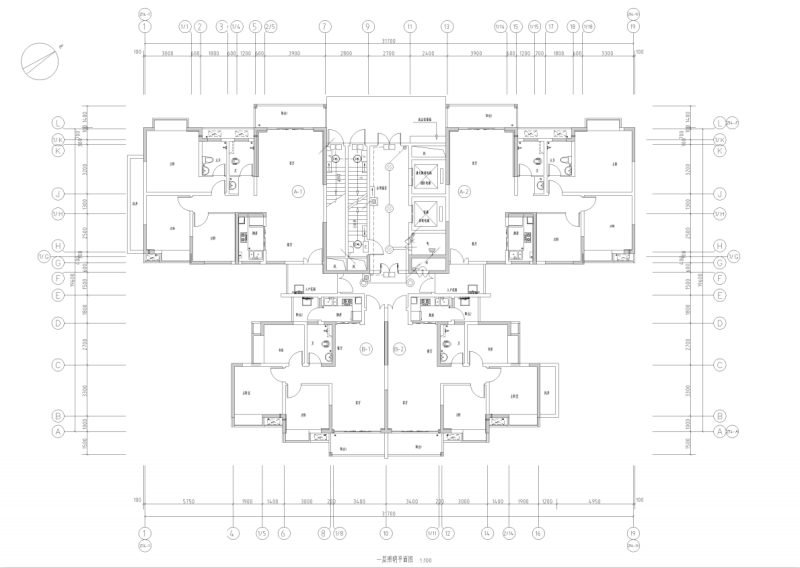

一层消防平面图 -

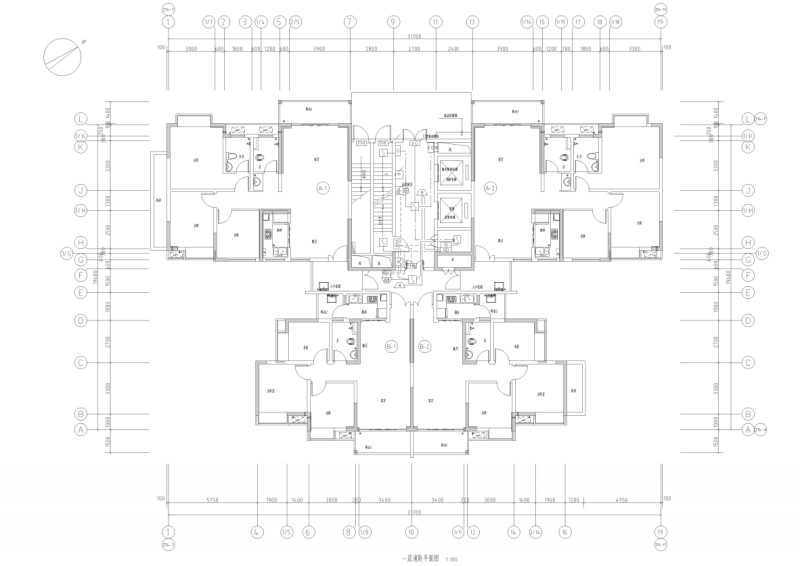

一层照明平面图 -

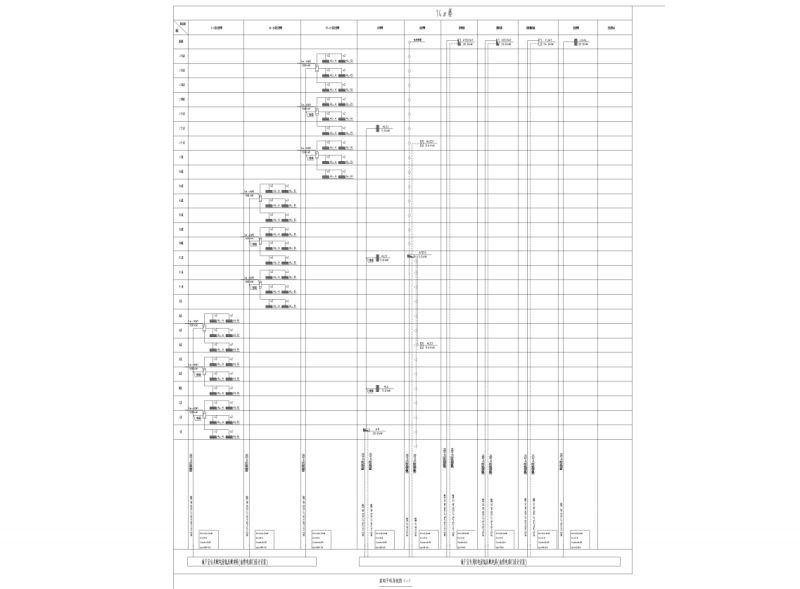

竖向干线系统图 -

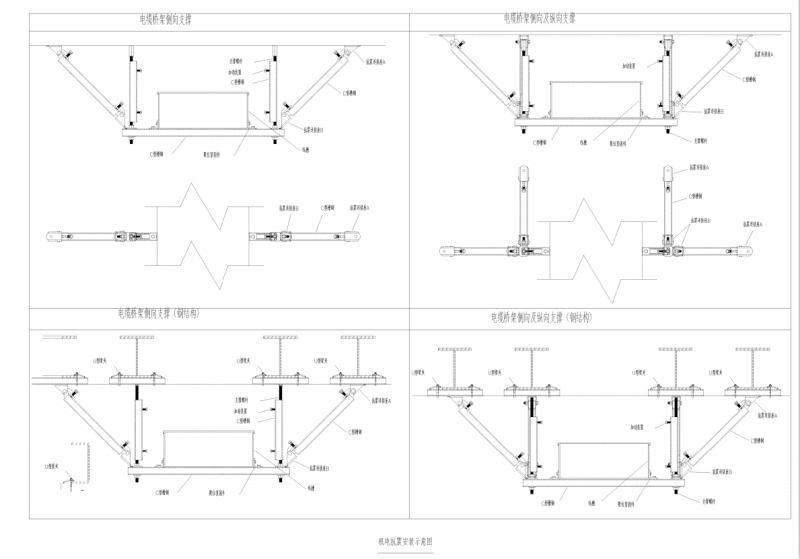

机电抗震安装示意图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：4.91 MB
- 收藏次数：0
-
文件名称：
附件-996579098795509855.dwg
