1. 工程概述
升降 脚手架 (以下简称外架)服务范围为建筑物层标准层第一层到顶层女儿墙。外架封蔽四层半楼层,共29个吊点/每栋,采光井布置3个吊点/每栋。连廊处布置10个吊点。22层以上的楼层在连廊连接处加搭设2个吊点。具体布置见 平面布置图
2
附着式升降脚手架简介
.1 系统组成及工作原理
附着式升降脚手架由六大部分组成:主框架,支承框架,附着支撑装置,架体,同步升降系统(铧建牌)——铧建牌双动葫芦和同步升降控制柜。
2.1.1 主框架 以Ф50mm×4mm钢管和2[6.3槽钢作为弦杆,Ф32mm×3.0mm钢管为腹杆,焊接成强度大、刚度好的主框架标准节,标准节之间用法兰盘、螺栓连接。槽钢的开口槽与附着支撑装置上的导向爪相配合,起导向防倾作用;槽钢的翼缘板上焊有防坠齿,它与附着支撑装置上的防坠杆相配合,起固定脚手架和防坠作用。这样,主框架通过设在建筑物上的附着支撑装置,将荷载传给建筑物。
2.1.2 支承框架 以Ф48mm×3.5mm钢管和[6.3槽钢为弦杆,Ф32mm×3.0mm钢管为腹杆焊接成强度、刚度都好的片式桁架,直接承受相邻主框架之间架体传递的荷载,并通过U型螺栓将其传给主框架。支承框架长度做成7.8m、5.9m、4.95m、4m和3.05m五种长度。
2.1.3 附着支撑装置 该装置用型钢焊接成强度大、刚度好的钢架,装配时用2根M33的螺栓通过设在建筑物上的预留孔将其固定在建筑物上,是整个脚手架的受力点。该装置上还设有导向、防倾、防坠装置,与设在主框架上的导轨(即2[6.3槽钢)配合,可起导向、防倾、防坠作用。防坠装置是利用棘轮棘爪的原理进行工作的,固定在导轨上的防坠齿相当于一直径无穷大的棘轮,固定在该装置上的防坠杆相当于棘爪,下降时防坠杆与华安牌双动葫芦的起重链间用钢丝绳连接,正常运行时,该装置不起作用,脚手架可顺利通过;当起重链断裂或因其它原因葫芦承重消失,脚手架开始下坠时,防坠装置被激活,防坠杆顶住防坠齿,防止脚手架坠落。

主要附图为:

图10 支撑斜拉.dwg
图2、3 固定示意图.dwg
图4 檐板部分固定图.dwg
图5 挑出固定图1.dwg
图7外架正立面图.dwg
图8外架安装图.dwg
图9 安装辅助架.dwg
局部安装图1.dwg
局部示意图3、4.dwg
预埋管图1.dwg

2

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

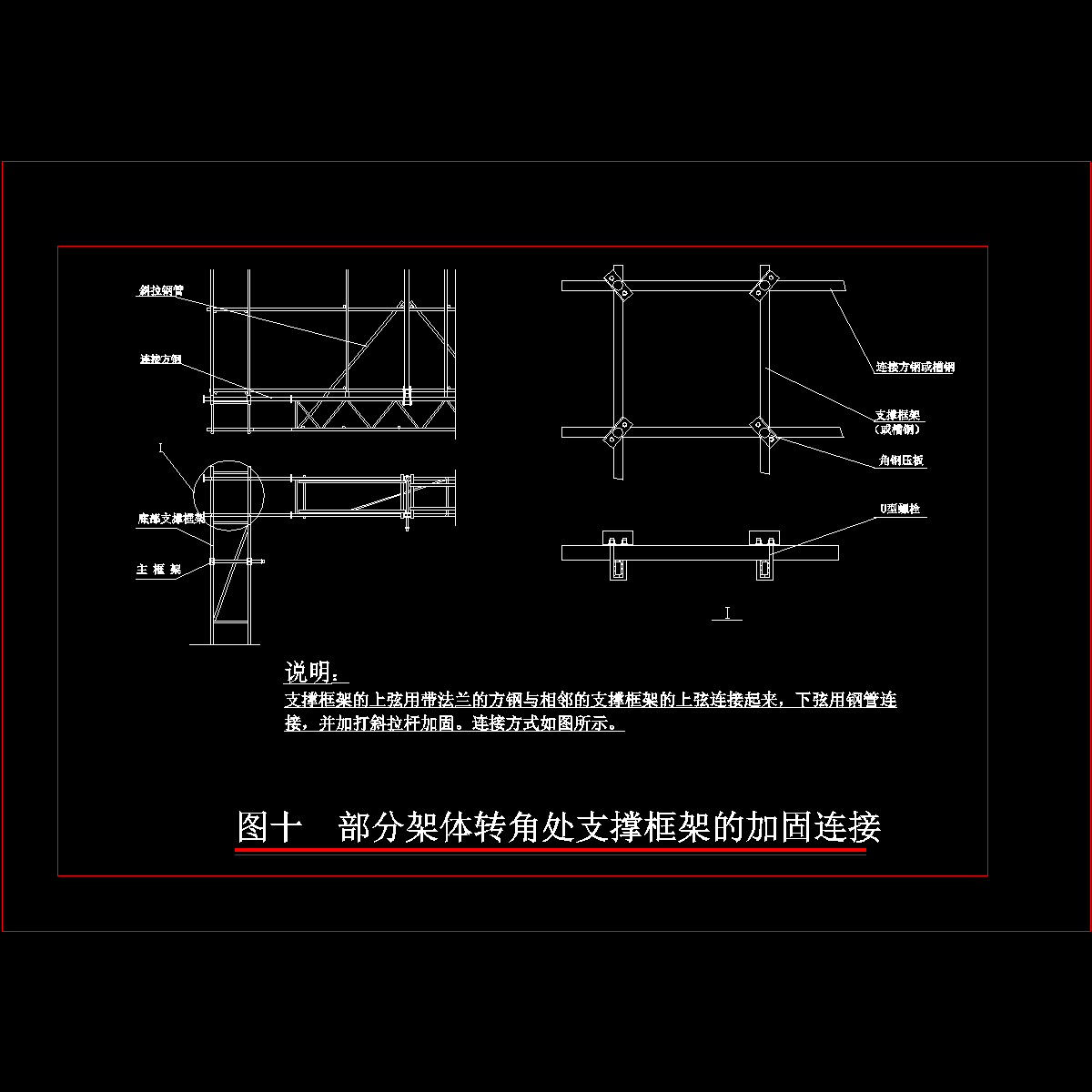

  • 图10 支撑斜拉.dwg
    图10 支撑斜拉.dwg
  • 图7外架正立面图.dwg
    图7外架正立面图.dwg

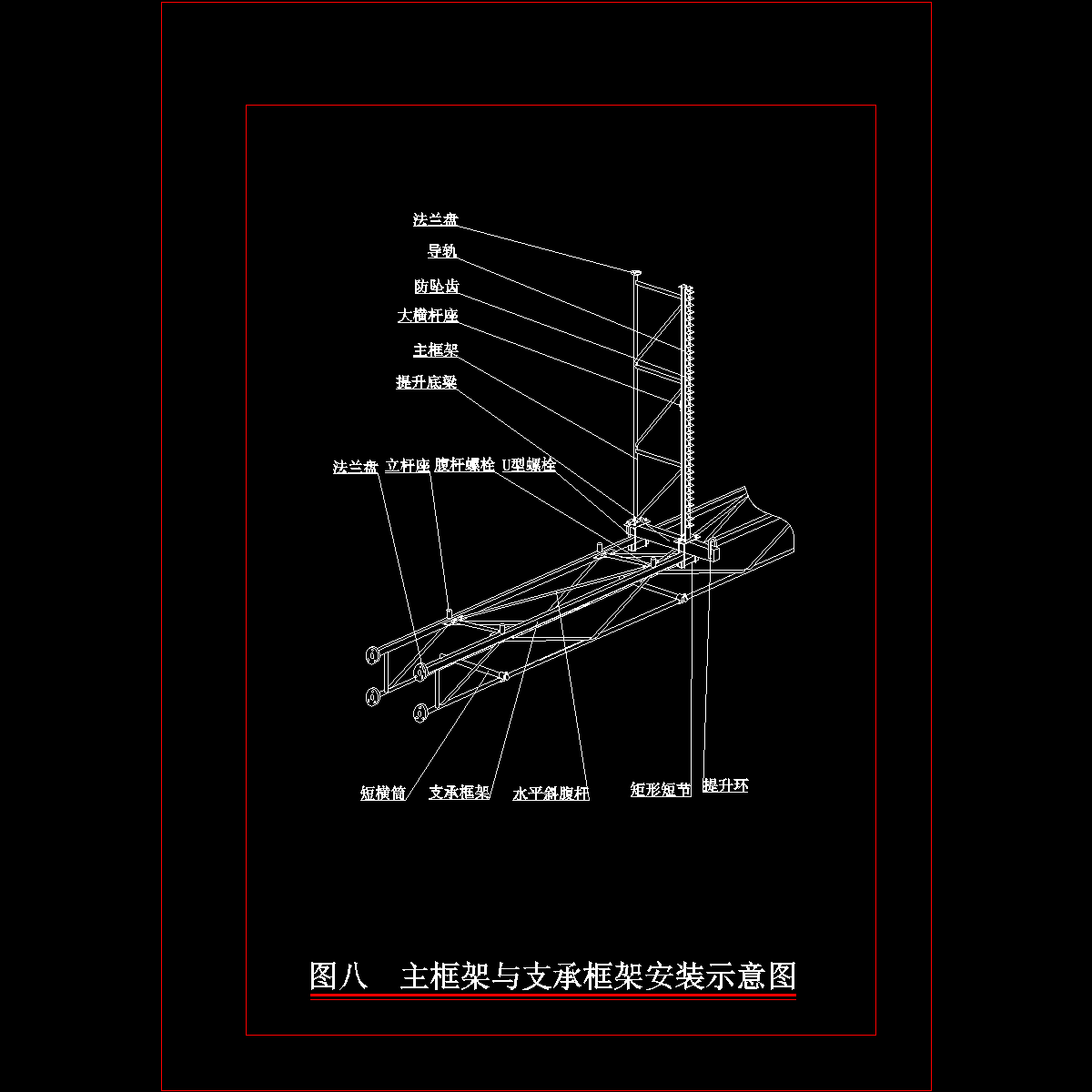

  • 图8外架安装图.dwg
    图8外架安装图.dwg
以上是部分截图,请下载附件后查看完整高清内容
