PJ-01型附着式升降脚手架施工方案

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:附着升降脚手架
  • 连接方式:扣件式
  • 脚手架计算书:附着升降脚手架
  • 编制时间:近代年
  • 基本参数:使用建筑工程通用48钢管搭设的外双排脚手架,架体内外排间距900mm,距墙间距一般为450mm
  • 施工重点、难点: 升降脚手架在组装完成后要进行一次全面的检查(依据《附着式提升架施工验收表》见附表1),合格并领取《提升架每次升(降)作业前检查记录》(附表2)后,方能开始升降作业。

附件详情

该项目采用附着式升降脚手架(简称提升架)为外防护用脚手架。提升架架体从2层底板标高上1.2米位置开始组装。材料进场组装后,根据主框架位置结构从架体组装搂层以上楼层开始下预埋。塔吊位置提升架(图一)所示塔吊在附墙时,30、31、32#楼塔吊附臂均从18号和19号机位间穿过,其附墙杆应避开提升架的主框架和立杆或设立附墙杆始终在架体底部.提升架在升降时其大横杆碰到塔吊附墙杆时应采用先加固后拆除的方法,严禁横杆未恢复到位升降外架,严禁一次拆除1.8米以上的大横杆及小横杆,确保架体的整体性。施工电梯位置所示当架体首次提升后可以考虑安装施工电梯,在主体施工阶段,施工电梯要设置在提升架下方。
……
第二节 提升架架体构成
PJ-01型附着式升降脚手架系统由六部分构成:架体主结构、提升机构、防坠系统、架体、动力与电气控制系统、安全防护等。
1. 架体主结构:由导轨主框架、水平支承桁架构成。主框架与水平桁架采用标准模数的构件在现场组装而成,便于运输与存放。
2. 提升机构:由穿墙螺栓、附着支承钢梁、可调拉杆、钢丝绳等构成。
3. 防坠系统:每个提升点均设有一套独立的防坠装置并与悬挂葫芦的吊点完全分开设置。
4. 架体:使用建筑工程通用48钢管搭设的外双排脚手架,架体内外排间距900mm,距墙间距一般为450mm。
……
第七节 PJ-01型附着式提升架的升降
升降脚手架在组装完成后要进行一次全面的检查(依据《附着式提升架施工验收表》见附表1),合格并领取《提升架每次升(降)作业前检查记录》(附表2)后,方能开始升降作业。
提升架升降程序:
准备工作→升(降)架前检查→上吊点悬挂葫芦→葫芦预紧→升降前安全检查并签字→升(降)架→过程监控→提升(下降)到位→架体上部拉结钢管以及架体底部水平顶杆和卸荷钢管→拉结拉架钢丝绳→ 架体加固后安全检查并签字→ 松开葫芦→恢复组间连接及安全防护→检查验收
……
附图:
01 30、31、32#楼工程附着式升降脚手架 平面布置图
02 附着式升降脚手架立面图
03 预埋位置尺寸图
04 预埋孔剖面图
附表:
01 附着式提升架施工验收表
02 提升架每次升(降)作业前检查记录
03 提升架升降中安全检查表
04 升降到位后加固维护安全检查表
05 安全 技术交底
……
共计40余页

图5

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

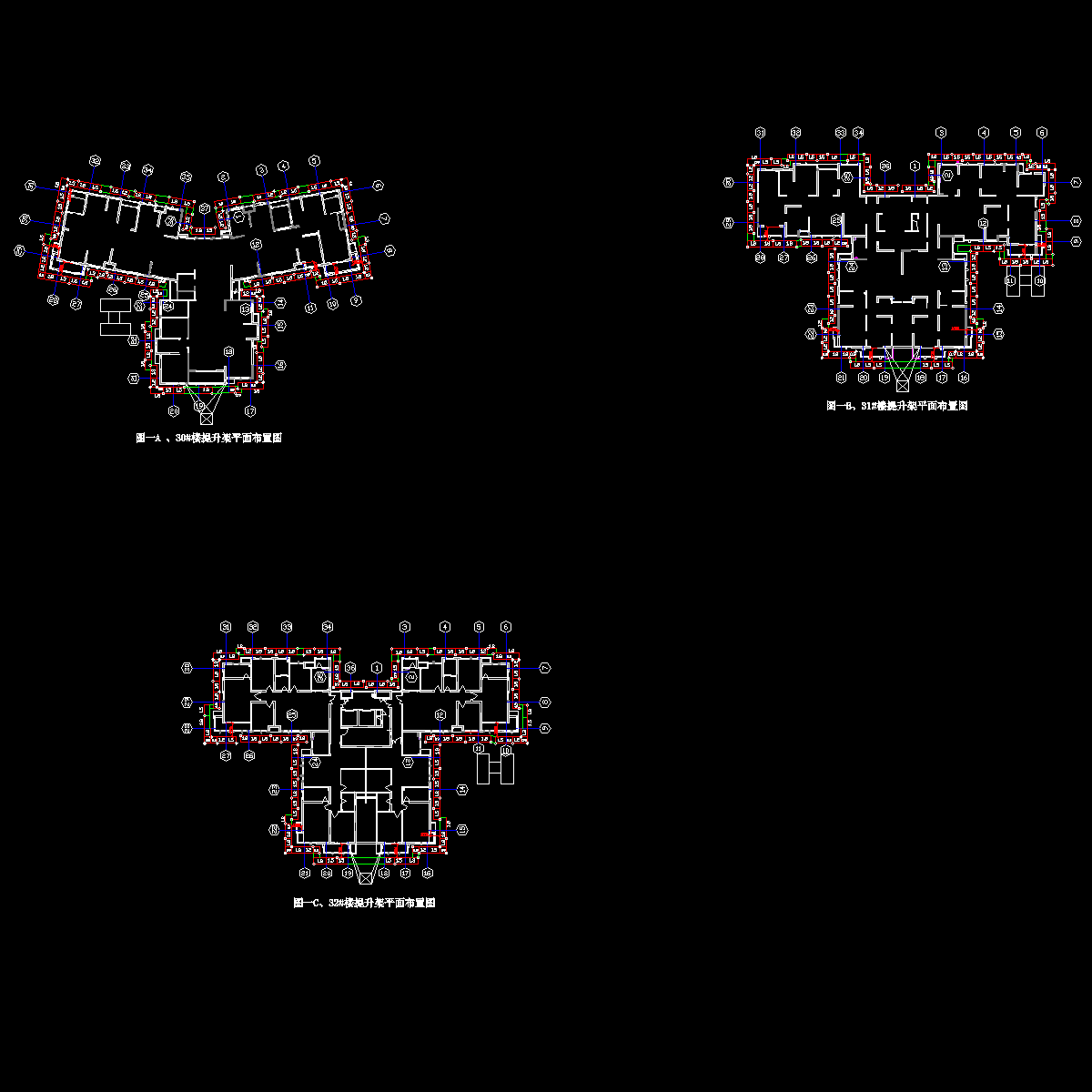

  • 图一、30、31、32#楼平面布置图.dwg
    图一、30、31、32#楼平面布置图.dwg

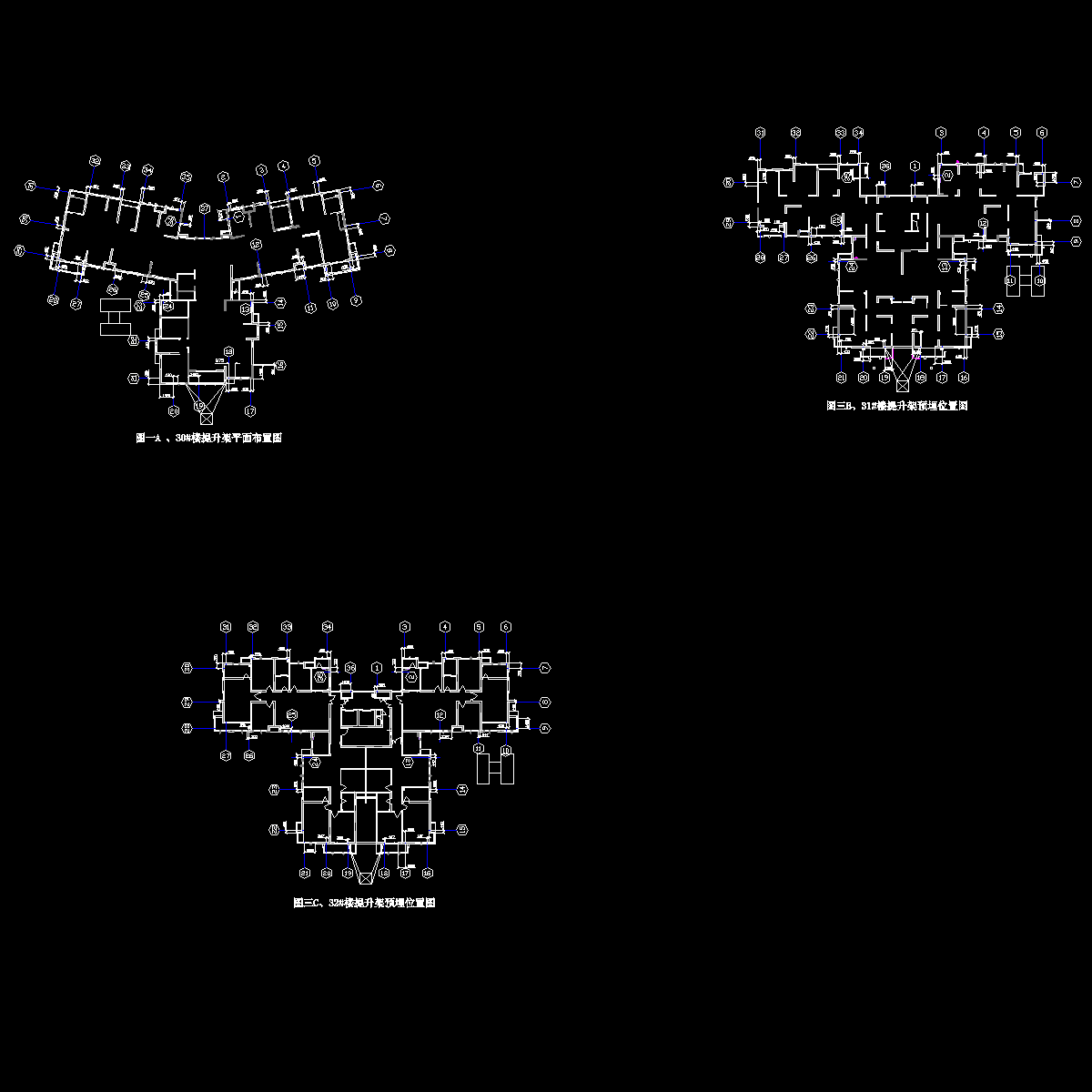

  • 图三、30、31、32#楼预埋位置尺寸图.dwg
    图三、30、31、32#楼预埋位置尺寸图.dwg

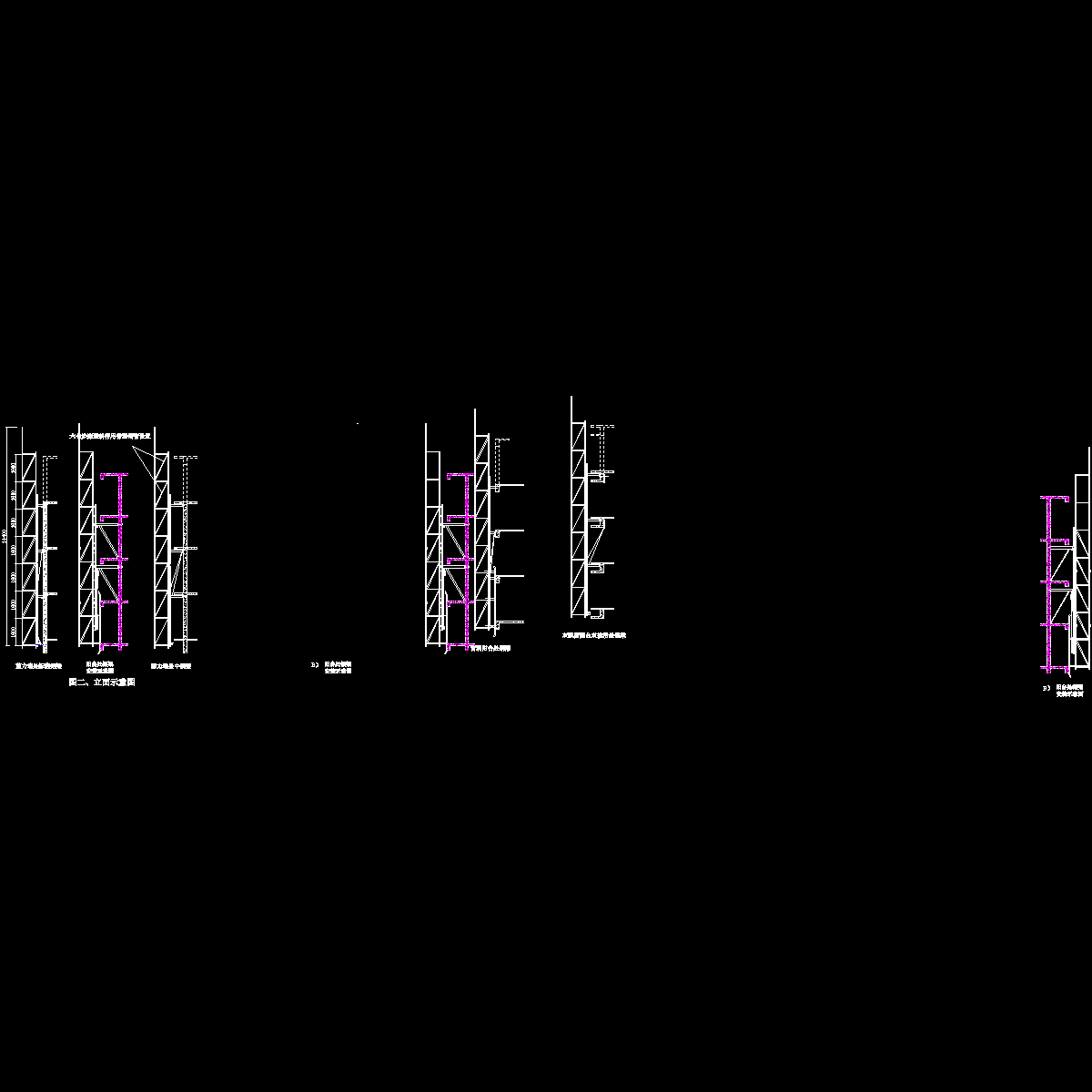

  • 图二、立面示意图.dwg
    图二、立面示意图.dwg

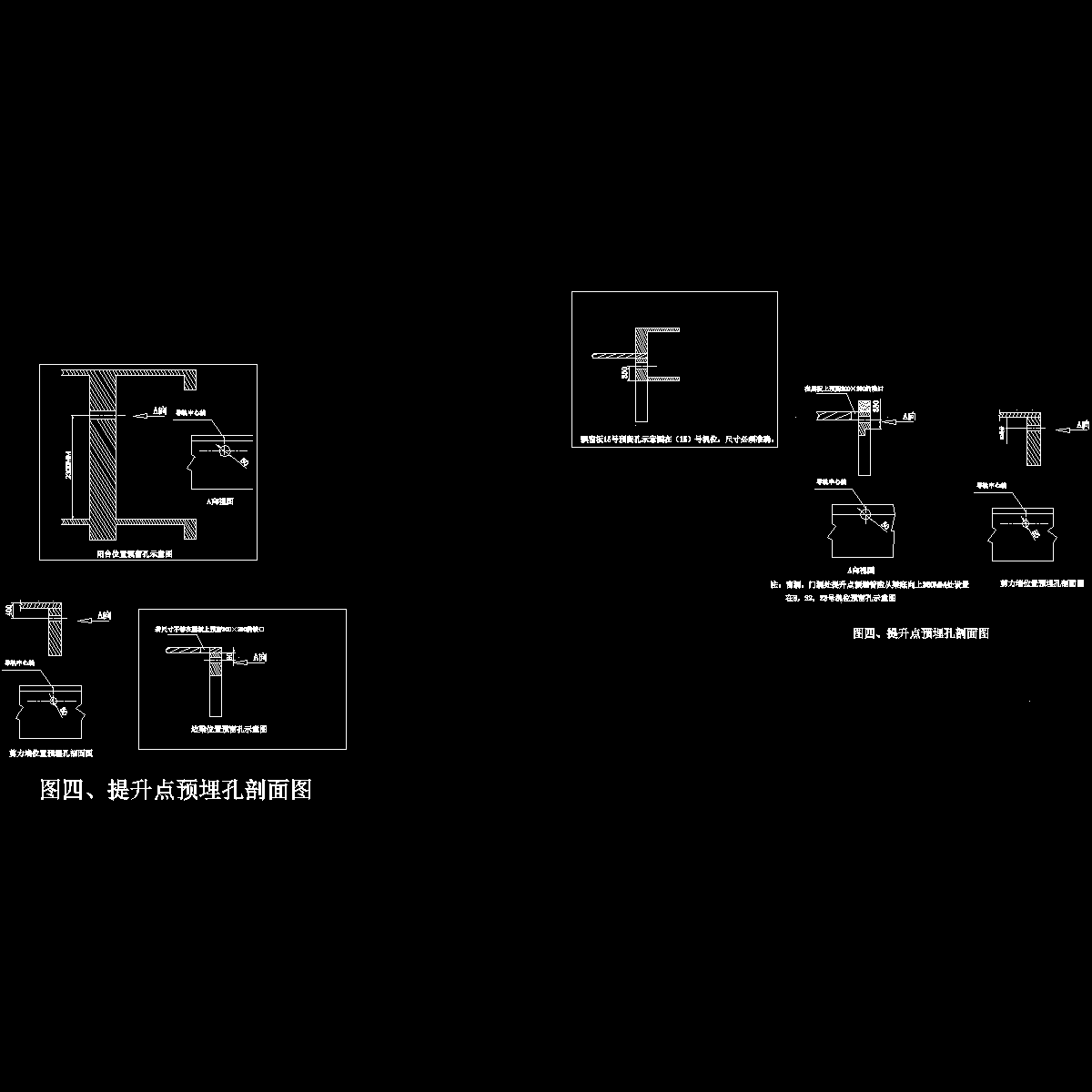

  • 图四、预留孔.dwg
    图四、预留孔.dwg
以上是部分截图,请下载附件后查看完整高清内容
