高层导轨式提升架施工方案(PJ-01)

  • 建筑高度类型:高层建筑
  • 脚手架支固:附着升降 脚手架
  • 编制时间:近代年年
  • 基本参数:架体高度约13.5m 架体步高1.8m 两提升点最大水平间距6m 架体廊道宽度0.9m 架体离墙距离0.45m 架体立杆间距最大1.8m

附件详情

  • 一、工 程 概 况
  • 二、施 工 方 案
  • 三、提升架技术性能指标
  • 四、组织机构
  • 五、提升架安装操作规程
  • 六、提升架搭设安装流程
  • 七、升降过程工艺流程图
  • 八、提升架 质量验收 检查标准
  • 九、提升架在使用过程中应注意的事项
  • 十、导轨式提升架维护保养制度
  • 十一、安全 技术交底 制度
  • 附相应安全管理制度、安全交底及检查表、防护标准
  • 附相应图纸(9张)

附件详情

一、工 程 概 况
307号高层住宅楼主体施工外脚手架采用PJ-01导轨式提升架,它能够起到结构施工外防护和外墙装修操作等作用。该系统为一次性安装,多次使用,不占用塔吊工作时间。
考虑到工程的结构特点和提升架的安装原理,提升架的工作范围是:从第一层顶板处开始搭设:随着工程的施工进度,工程施工一层,架子搭设一层,搭设够四层半后开始爬升;随着工程的施工进度,工程施工一层,架子爬升一层,一直爬升到顶层;外装修时开始下降,随着工程的外装修进度,装修一层,架子下降一层,到起始搭设位置后拆除。
二、施 工 方 案
1、概述

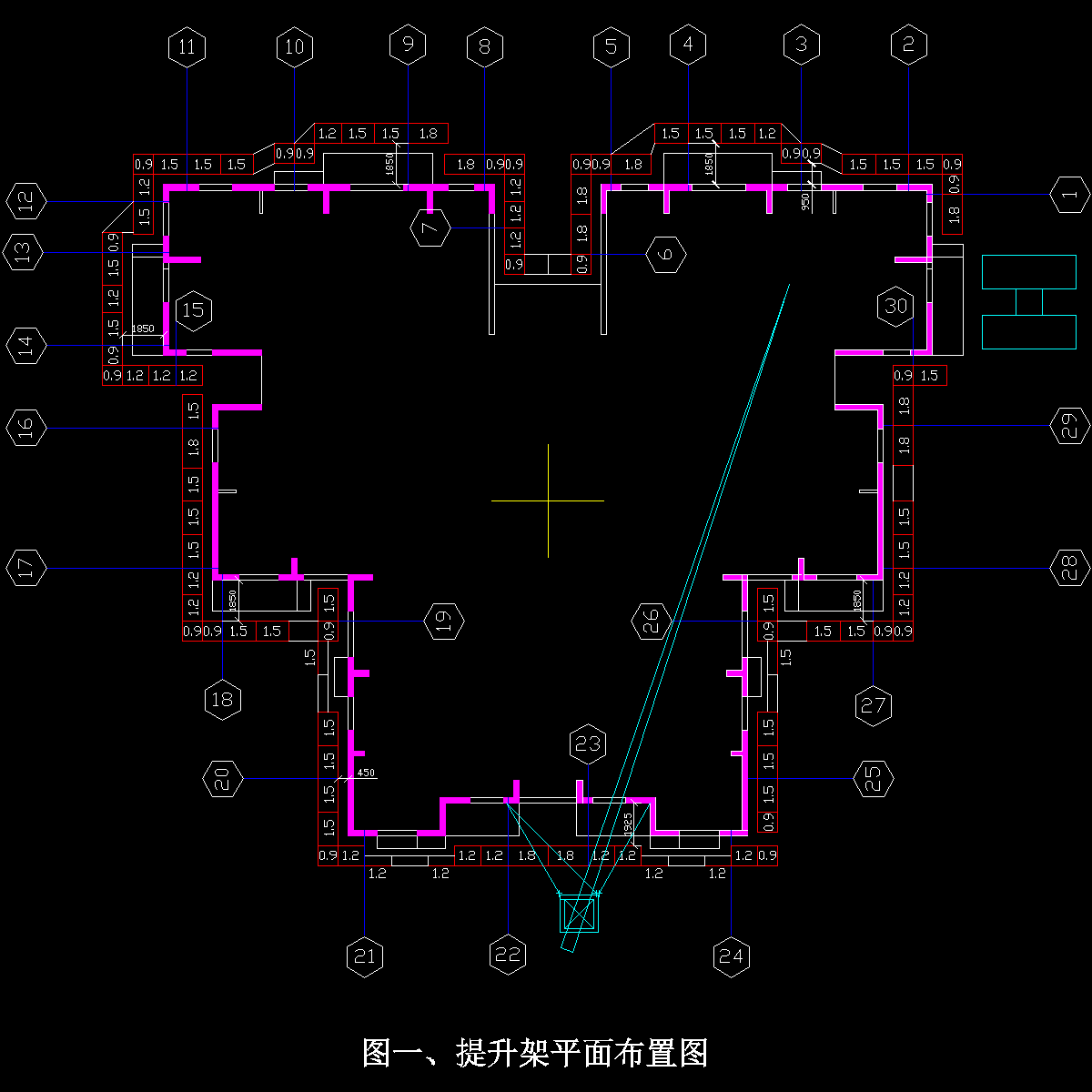

① 提升架平面布置方案如图一、图二所示,根据工程的结构特点和施工需要,共设30个提升机位,采用电动葫芦分片升降,最大片设9个提升机位;
② 提升架安装操作平台从标准层楼面开始搭设,提升架从操作平台上开始随主体施工进度向上搭设,架体覆盖4.5层楼后开始提升。
③ 预埋孔从标准层的上一层开始设置,其相关尺寸应符合图二、图三要求。为了确保提升架不影响工程进度,每次浇砼后3日内须将预埋孔处的内外墙 (梁)侧模拆除,以便于及时安装提升机构。主体施工时,用于支模的钢管、 木方等不得伸入架体内,不能以外架作为支撑体支顶墙(梁)模。
④ 施工电梯位置未设提升架(如图一、图二所示),塔吊在附墙时,其附墙杆应始终在提升架的底部,不得与提升架架体干涉。
⑤ 提升架在运动时,架体上不得有钢筋、模板、木方等杂物,除外架操作人员外其它工种人员不得在架体上施工或走动。


五、提升架安装操作规程
(一)、提升架架体的搭设
1、提升架组装平台的搭设
提升架从标准层楼面开始搭设,从与标准层首层板面相齐平处搭设一个组装平台。平台的水平度应控制在±20mm范围内,宽度为1.4米,离墙距离0.2米,平台要求能承载10KN/m2。
2、预留孔的设置
根据导轨式提升架预留孔位置尺寸图(图二、图三)设置预留孔,预留孔应从安装平台的上一层楼开始设置。
3、 安装第一节立面主框架(图五)



2

3

4

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

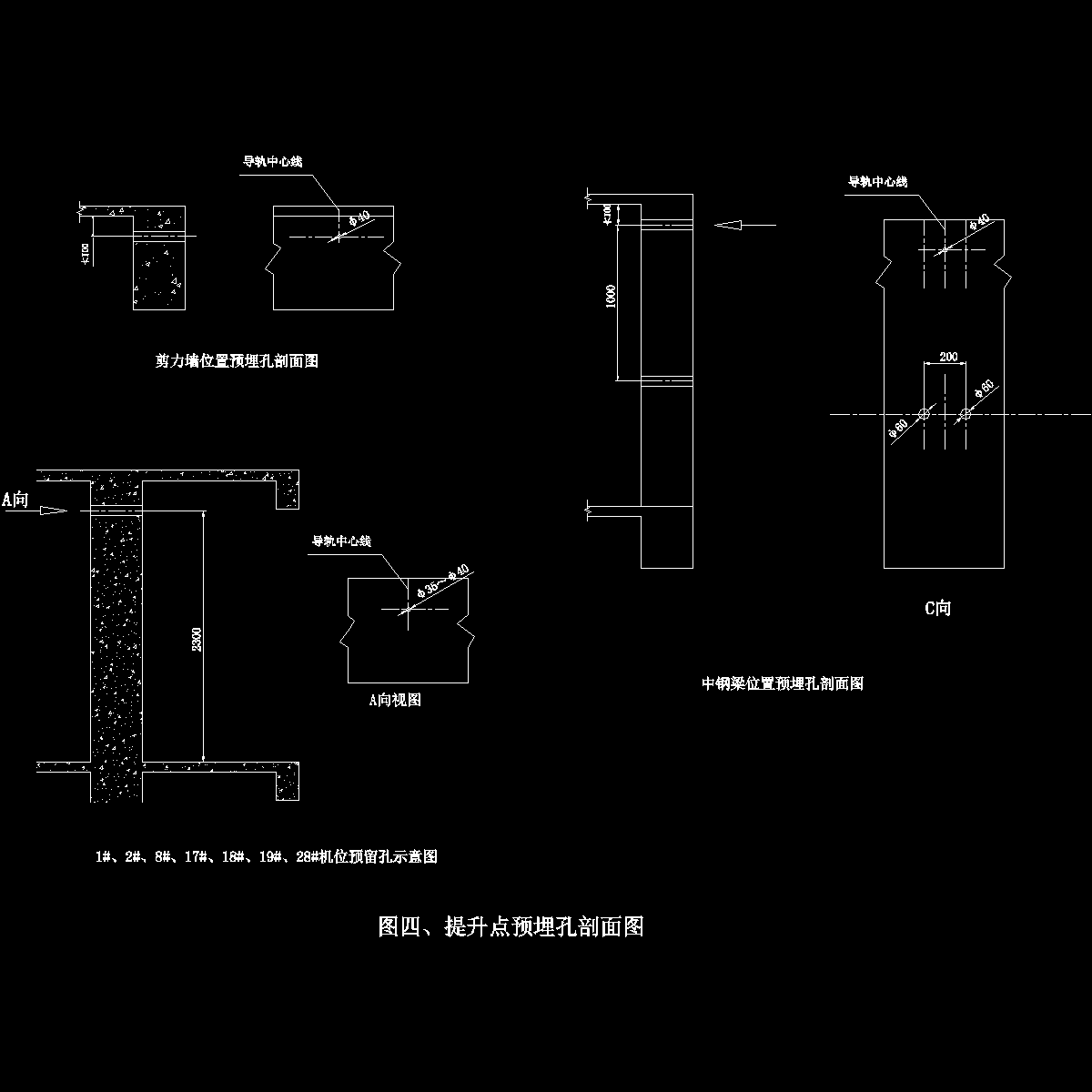

  • 图四、预留孔.dwg
    图四、预留孔.dwg

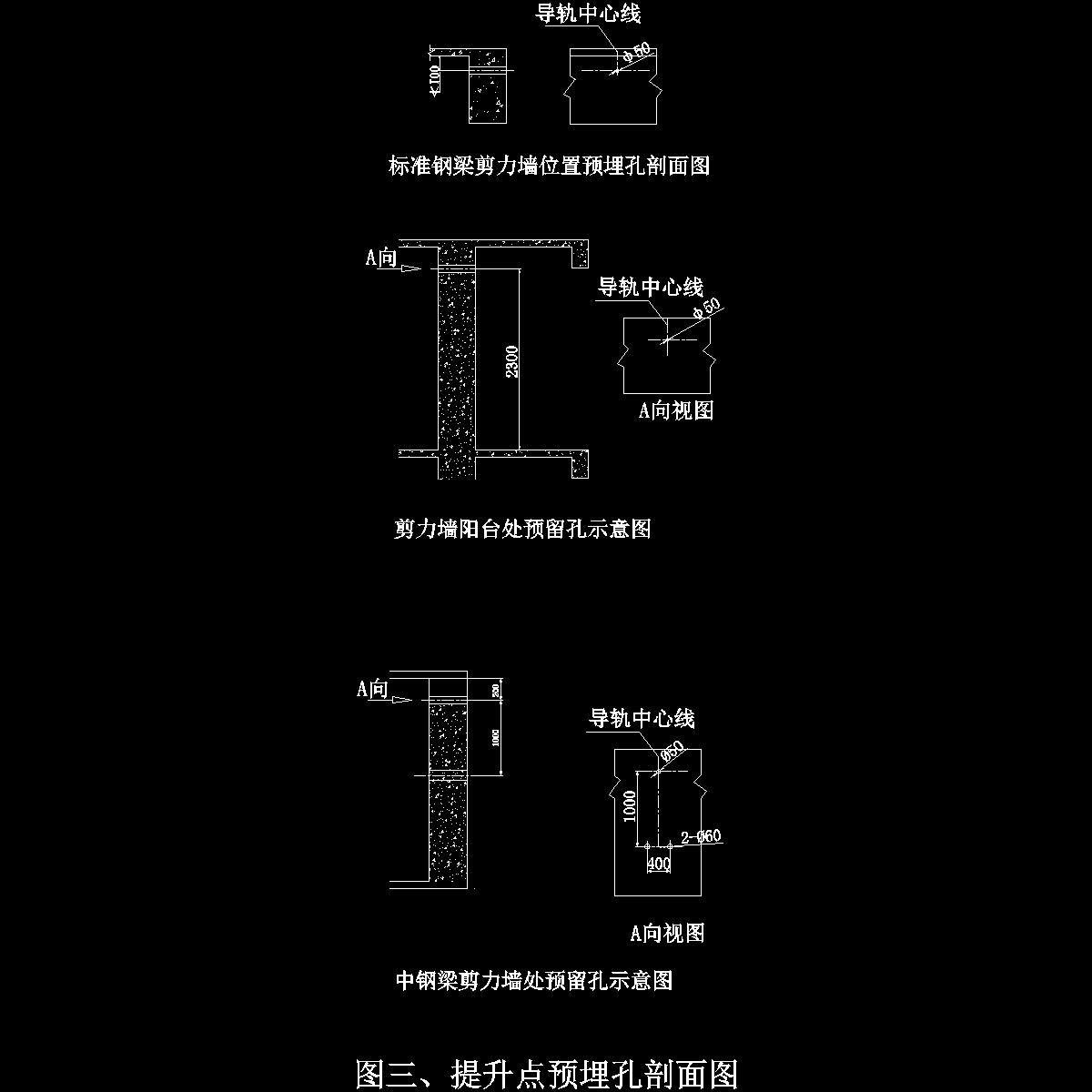

  • 图三、预留孔剖面图.dwg
    图三、预留孔剖面图.dwg
  • 307号高住.dwg
    307号高住.dwg

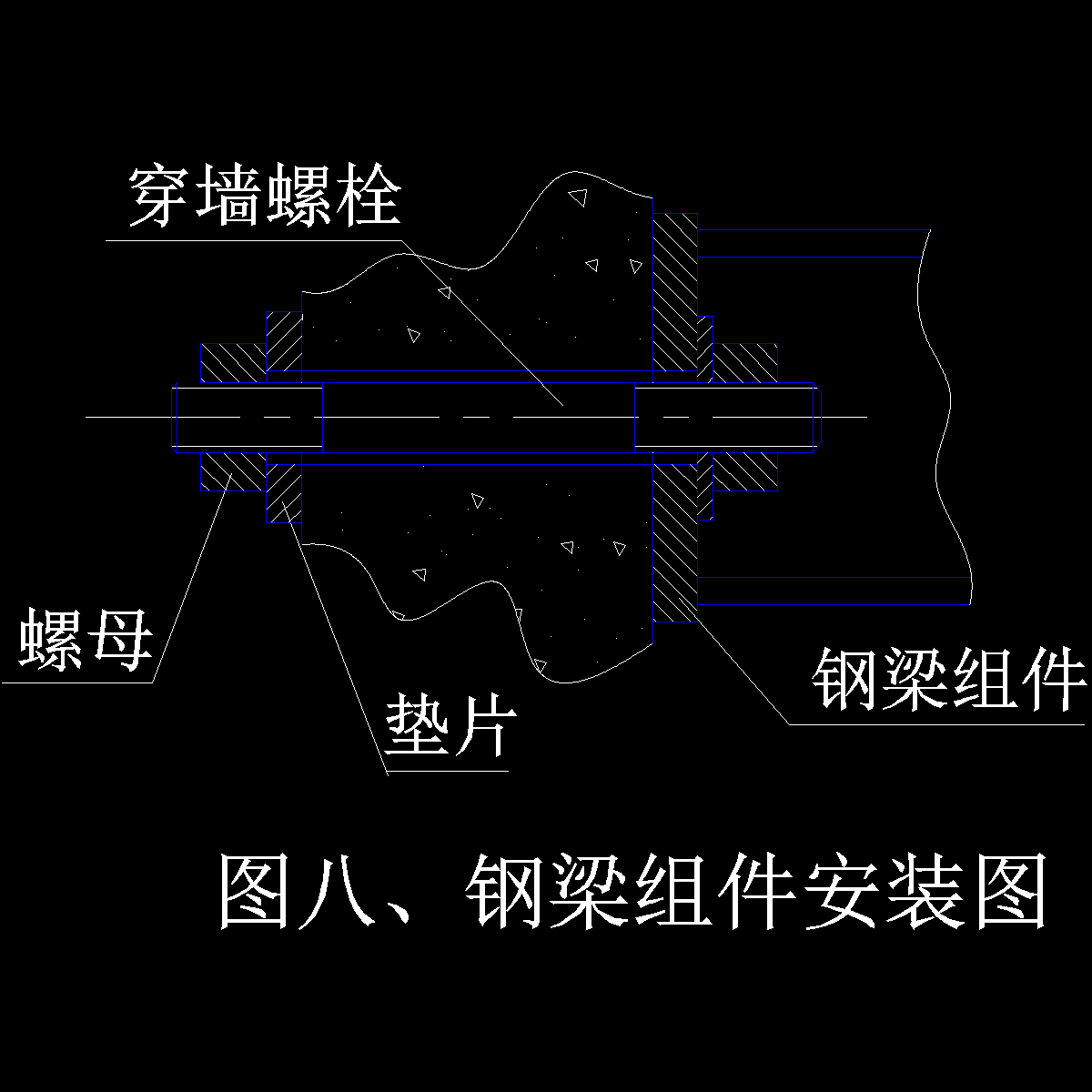

  • 图八、钢梁安装图.dwg
