11层框架结构商业住宅楼建筑施工CAD图纸(知名设计院设计)

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:10262.9平方米
  • 建筑高度:34.8m
  • 地上层数:11层
  • 地下层数:1层
  • 设计效果图:无

附件详情

总建筑设计面积:10262.9平方米
该工程地上11层,地下1层。
总高度:34.800米
建筑设计结构形式:住宅为剪力墙结构体系
用途:商业
为钢筋混凝框架结构体系
7度抗震设防烈度设防


立面

平面

剖面图

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

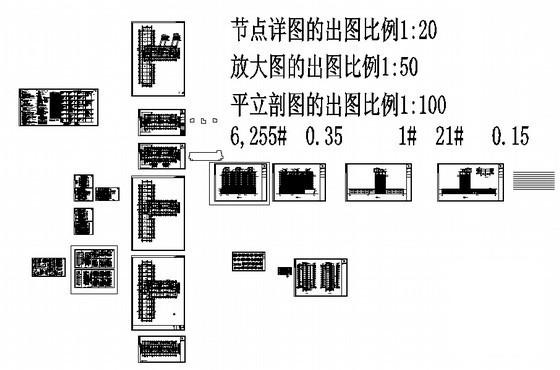

  • 11层框架结构商业住宅楼建筑施工CAD图纸(知名设计院设计) - 1
    第 1 张图

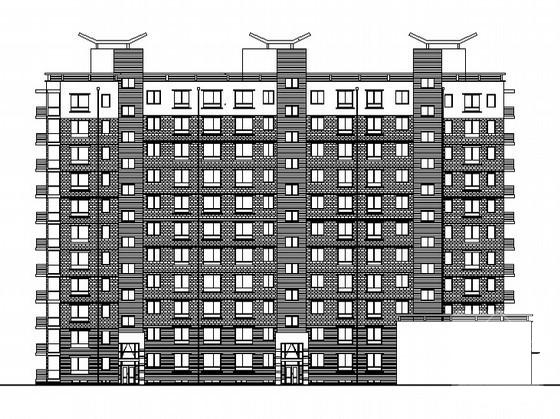

  • 11层框架结构商业住宅楼建筑施工CAD图纸(知名设计院设计) - 2
    第 2 张图

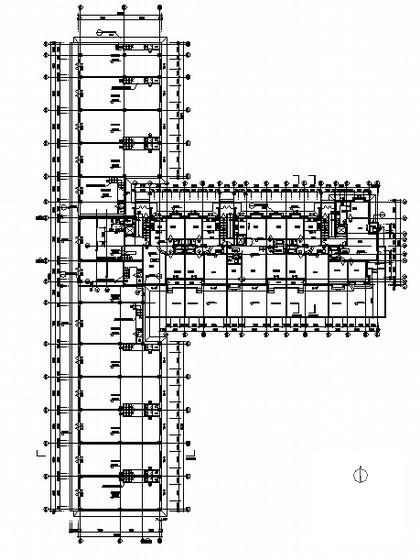

  • 11层框架结构商业住宅楼建筑施工CAD图纸(知名设计院设计) - 3
    第 3 张图

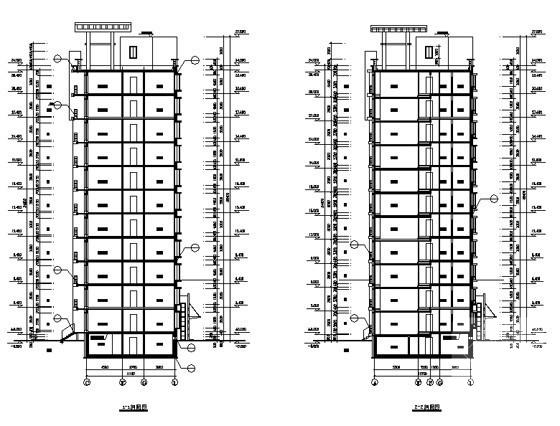

  • 11层框架结构商业住宅楼建筑施工CAD图纸(知名设计院设计) - 4
    第 4 张图

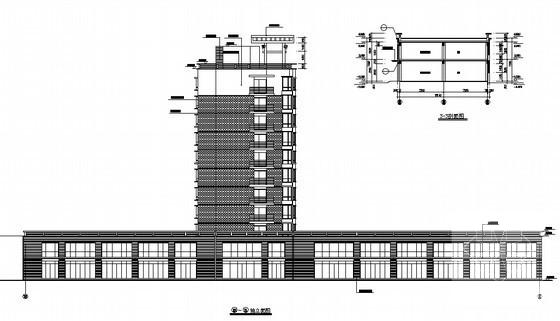

  • 11层框架结构商业住宅楼建筑施工CAD图纸(知名设计院设计) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
